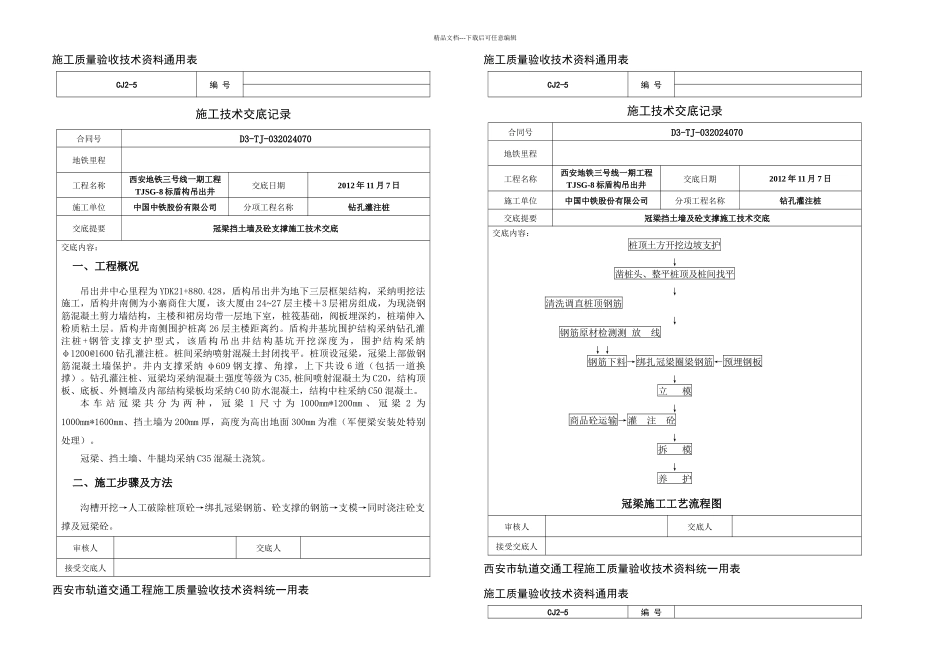

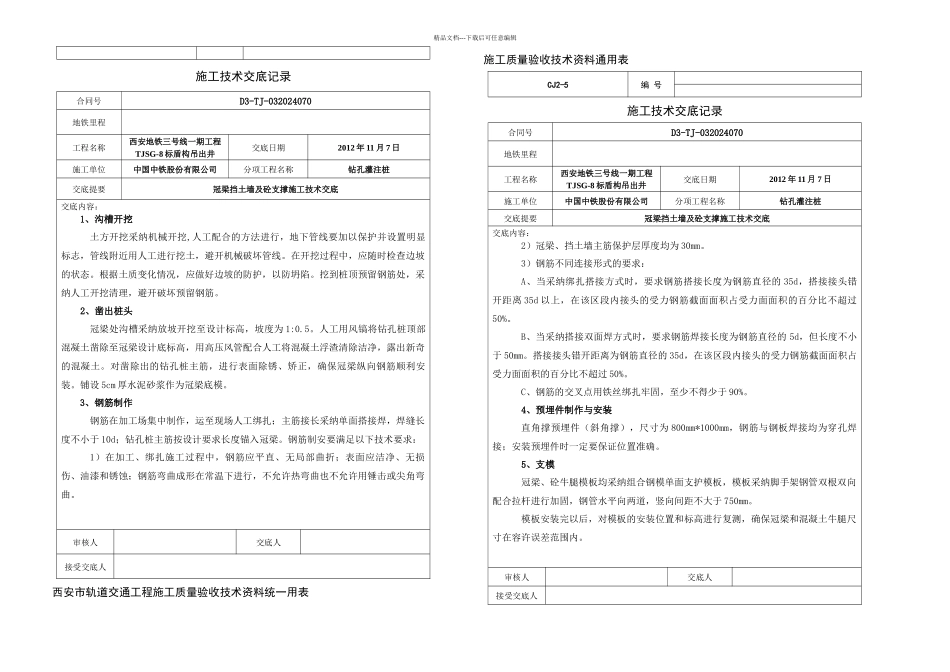

精品文档---下载后可任意编辑施工质量验收技术资料通用表CJ2-5编 号施工技术交底记录合同号D3-TJ-032024070地铁里程工程名称西安地铁三号线一期工程TJSG-8 标盾构吊出井交底日期2012 年 11 月 7 日施工单位中国中铁股份有限公司分项工程名称钻孔灌注桩交底提要冠梁挡土墙及砼支撑施工技术交底交底内容：一、工程概况吊出井中心里程为 YDK21+880.428，盾构吊出井为地下三层框架结构，采纳明挖法施工，盾构井南侧为小寨商住大厦，该大厦由 24~27 层主楼＋3 层裙房组成，为现浇钢筋混凝土剪力墙结构，主楼和裙房均带一层地下室，桩筏基础，阀板埋深约，桩端伸入粉质粘土层。盾构井南侧围护桩离 26 层主楼距离约。盾构井基坑围护结构采纳钻孔灌注桩+钢管支撑支护型式，该盾构吊出井结构基坑开挖深度为，围护结构采纳φ1200@1600 钻孔灌注桩。桩间采纳喷射混凝土封闭找平。桩顶设冠梁，冠梁上部做钢筋混凝土墙保护。井内支撑采纳 φ609 钢支撑、角撑，上下共设 6 道（包括一道换撑）。钻孔灌注桩、冠梁均采纳混凝土强度等级为 C35,桩间喷射混凝土为 C20，结构顶板、底板、外侧墙及内部结构梁板均采纳 C40 防水混凝土，结构中柱采纳 C50 混凝土。本 车 站 冠 梁 共 分 为 两 种 ， 冠 梁 1 尺 寸 为 1000mm*1200mm 、 冠 梁 2 为1000mm*1600mm、挡土墙为 200mm 厚，高度为高出地面 300mm 为准（军便梁安装处特别处理）。冠梁、挡土墙、牛腿均采纳 C35 混凝土浇筑。二、施工步骤及方法沟槽开挖→人工破除桩顶砼→绑扎冠梁钢筋、砼支撑的钢筋→支模→同时浇注砼支撑及冠梁砼。审核人交底人接受交底人西安市轨道交通工程施工质量验收技术资料统一用表施工质量验收技术资料通用表CJ2-5编 号施工技术交底记录合同号D3-TJ-032024070地铁里程工程名称西安地铁三号线一期工程TJSG-8 标盾构吊出井交底日期2012 年 11 月 7 日施工单位中国中铁股份有限公司分项工程名称钻孔灌注桩交底提要冠梁挡土墙及砼支撑施工技术交底交底内容：桩顶土方开挖边坡支护↓凿桩头、整平桩顶及桩间找平↓清洗调直桩顶钢筋↓钢筋原材检测测 放 线↓↓钢筋下料→绑扎冠梁圈梁钢筋←预埋钢板↓立 模↓商品砼运输→灌 注 砼↓拆 模↓养 护冠梁施工工艺流程图审核人交底人接受交底人西安市轨道交通工程施工质量验收技术资料统一用表施工质量验收技术资料通用表CJ2-5编 号精品文档---下载后可任意编辑施工技术交底记录...
