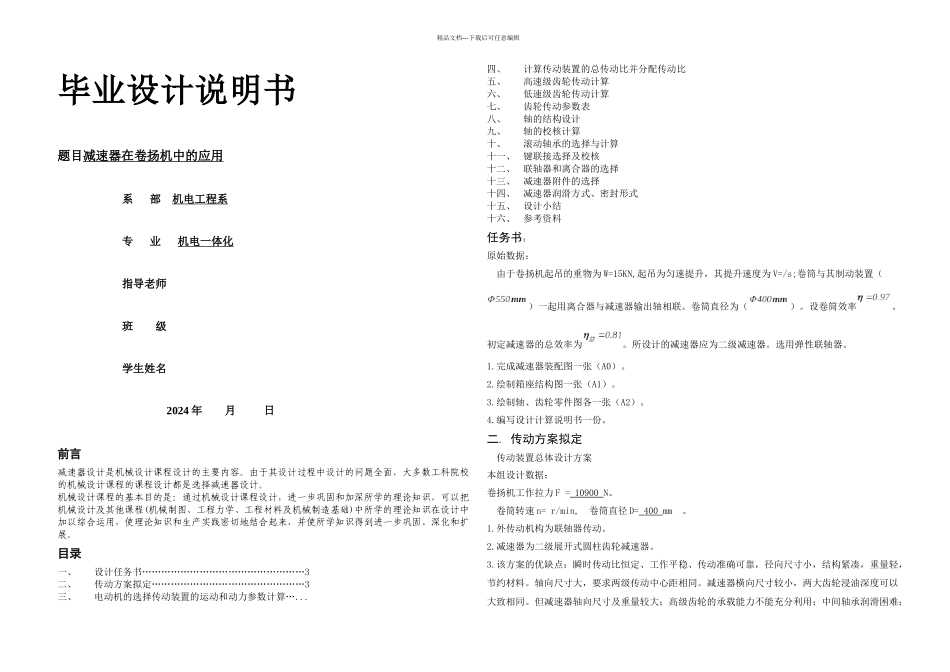

精品文档---下载后可任意编辑毕业设计说明书题目减速器在卷扬机中的应用系 部 机电工程系专 业 机电一体化指导老师 班 级学生姓名2024 年 月 日前言减速器设计是机械设计课程设计的主要内容。由于其设计过程中设计的问题全面，大多数工科院校的机械设计课程的课程设计都是选择减速器设计。机械设计课程的基本目的是：通过机械设计课程设计，进一步巩固和加深所学的理论知识，可以把机械设计及其他课程(机械制图、工程力学、工程材料及机械制造基础)中所学的理论知识在设计中加以综合运用，使理论知识和生产实践密切地结合起来，并使所学知识得到进一步巩固、深化和扩展。目录一、设计任务书……………………………………………3 二、传动方案拟定…………………………………………3 三、电动机的选择传动装置的运动和动力参数计算…... 四、计算传动装置的总传动比并分配传动比五、高速级齿轮传动计算 六、低速级齿轮传动计算 七、齿轮传动参数表 八、轴的结构设计 九、轴的校核计算 十、滚动轴承的选择与计算 十一、键联接选择及校核 十二、联轴器和离合器的选择十三、减速器附件的选择 十四、减速器润滑方式、密封形式十五、设计小结 十六、参考资料 任务书：原始数据： 由于卷扬机起吊的重物为 W=15KN,起吊为匀速提升，其提升速度为 V=/s;卷筒与其制动装置（）一起用离合器与减速器输出轴相联。卷筒直径为（）。设卷筒效率。初定减速器的总效率为。所设计的减速器应为二级减速器。选用弹性联轴器。1.完成减速器装配图一张（A0）。2.绘制箱座结构图一张（A1）。3.绘制轴、齿轮零件图各一张（A2）。4.编写设计计算说明书一份。二. 传动方案拟定 传动装置总体设计方案本组设计数据：卷扬机工作拉力 F = 10900 N。卷筒转速 n= r/min, 卷筒直径 D= 400 mm 。1.外传动机构为联轴器传动。2.减速器为二级展开式圆柱齿轮减速器。3.该方案的优缺点：瞬时传动比恒定、工作平稳、传动准确可靠，径向尺寸小，结构紧凑，重量轻，节约材料。轴向尺寸大，要求两级传动中心距相同。减速器横向尺寸较小，两大齿轮浸油深度可以大致相同。但减速器轴向尺寸及重量较大；高级齿轮的承载能力不能充分利用；中间轴承润滑困难；精品文档---下载后可任意编辑中间轴较长，刚度差；仅能有一个输入和输出端，限制了传动布置的灵活性。原动机部分为 YZR 系列三相沟通异步电动机。总体来讲，该传动方案满足工作机的性能要求，适应工作...
