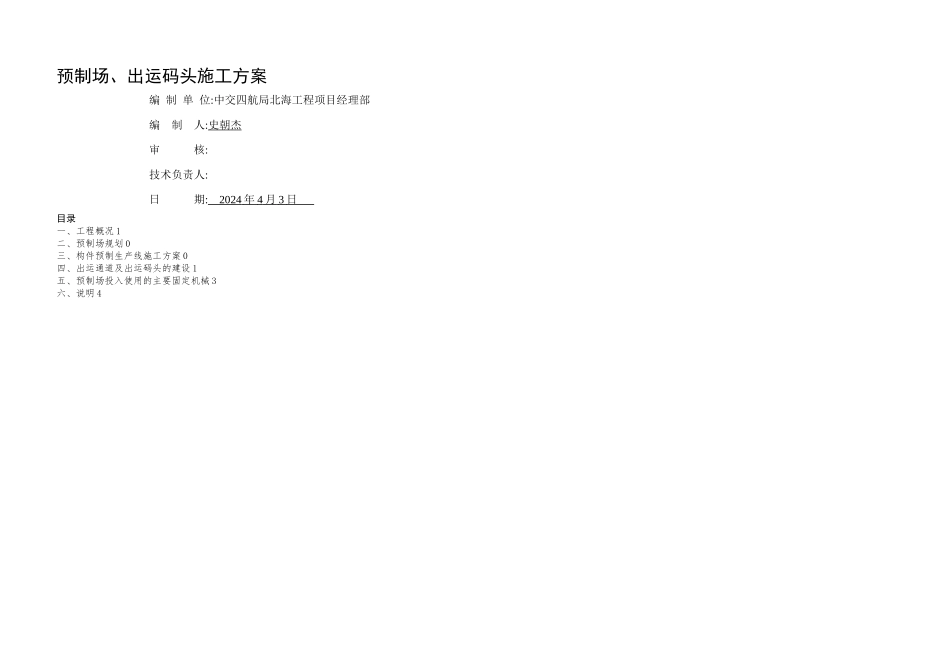

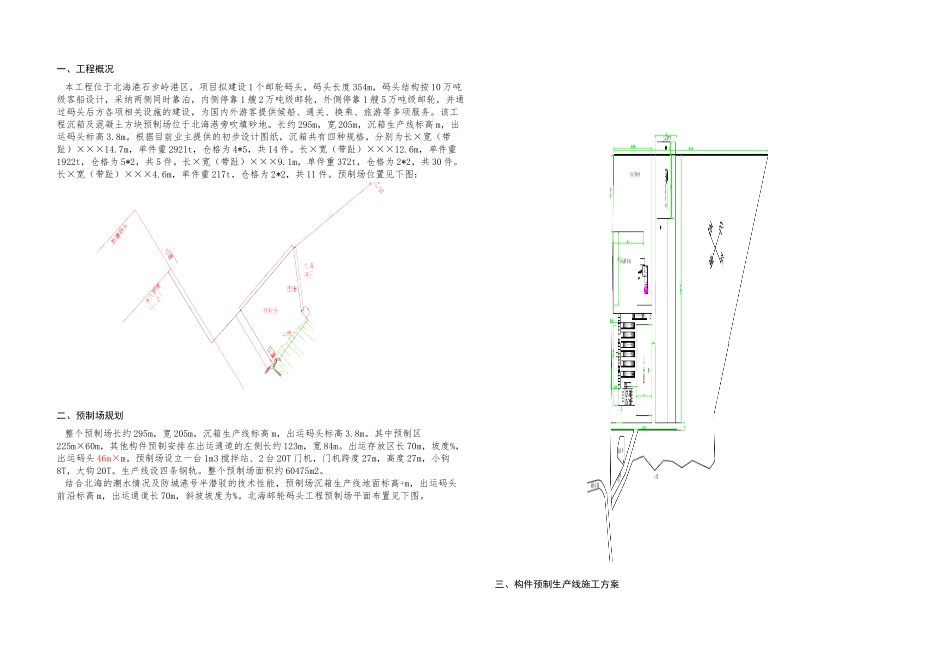

预制场、出运码头施工方案编 制 单 位:中交四航局北海工程项目经理部编 制 人:史朝杰审 核:技术负责人:日 期: 2024 年 4 月 3 日 目录一、工程概况 1二、预制场规划 0三、构件预制生产线施工方案 0四、出运通道及出运码头的建设 1五、预制场投入使用的主要固定机械 3六、说明 4一、工程概况本工程位于北海港石步岭港区，项目拟建设 1 个邮轮码头，码头长度 354m，码头结构按 10 万吨级客船设计，采纳两侧同时靠泊，内侧停靠 1 艘 2 万吨级邮轮，外侧停靠 1 艘 5 万吨级邮轮，并通过码头后方各项相关设施的建设，为国内外游客提供候船、通关、换乘、旅游等多项服务。该工程沉箱及混凝土方块预制场位于北海港旁吹填砂地。长约 295m，宽 205m，沉箱生产线标高 m，出运码头标高 3.8m。根据目前业主提供的初步设计图纸，沉箱共有四种规格，分别为长×宽（带趾）×××14.7m，单件重 2921t，仓格为 4*5，共 14 件。长×宽（带趾）×××12.6m，单件重1922t，仓格为 5*2，共 5 件。长×宽（带趾）×××9.1m，单件重 372t，仓格为 2*2，共 30 件。长×宽（带趾）×××4.6m，单件重 217t，仓格为 2*2，共 11 件。预制场位置见下图：二、预制场规划整个预制场长约 295m，宽 205m，沉箱生产线标高 m，出运码头标高 3.8m。其中预制区225m×60m，其他构件预制安排在出运通道的左侧长约 123m，宽 84m。出运存放区长 70m，坡度%，出运码头 46m×m。预制场设立一台 1m3 搅拌站、2 台 20T 门机，门机跨度 27m，高度 27m，小钩8T，大钩 20T。生产线设四条钢轨。整个预制场面积约 60475m2。结合北海的潮水情况及防城港号半潜驳的技术性能，预制场沉箱生产线地面标高+m，出运码头前沿标高 m，出运通道长 70m，斜坡坡度为%。北海邮轮码头工程预制场平面布置见下图。三、构件预制生产线施工方案精品文档---下载后可任意编辑根据现场原地面的土质结构及以往的施工经验，本工程沉箱预制生产线的基础采纳原地面回填砂，铺设 30cm 级配碎石，浇筑 20cm 的 C30 素砼作为面层。轨道梁为 50cm×50cm 的 C30 素砼。生产线断面图如下：预制场区断面图因目前沉箱尺寸未定，根据以往经验，每条生产线可预制 7 个沉箱，出运通道可存放 3 个，留有一个横移门机模板位。生产线总长 225m，宽 60m，采纳跨度 27m，高度 27m 的门吊两台。夯实整平 放样 铺级配碎石 压实 浇筑轨道梁及面层...
