基准站GPS维护手册

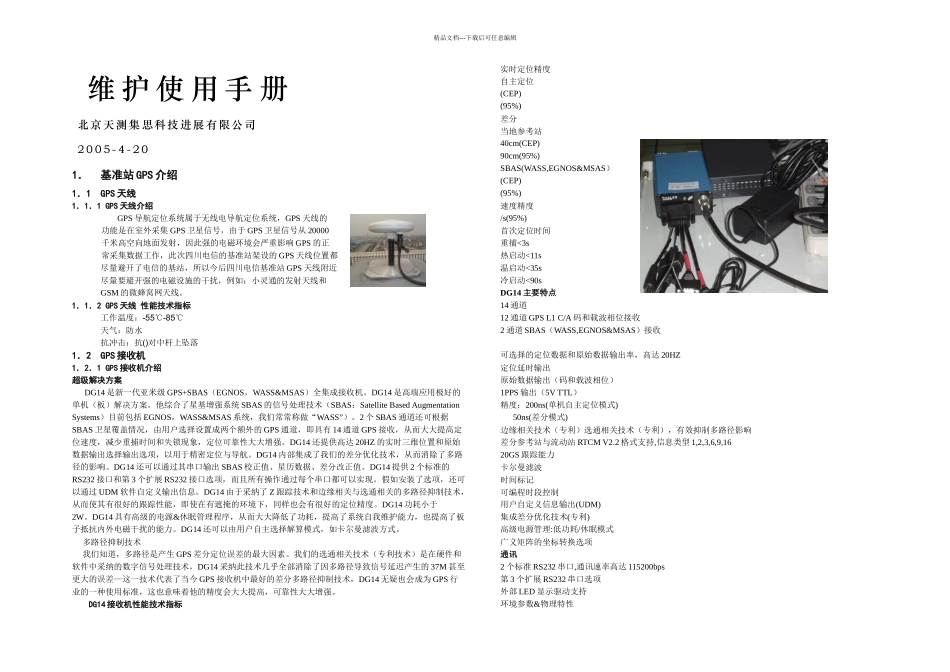

精品文档---下载后可任意编辑维 护 使 用 手 册北京天测集思科技进展有限公司2005-4-201．基准站 GPS 介绍1．1GPS 天线1．1．1 GPS 天线介绍GPS 导航定位系统属于无线电导航定位系统，GPS 天线的功能是在室外采集 GPS 卫星信号，由于 GPS 卫星信号从 20000千米高空向地面发射，因此强的电磁环境会严重影响 GPS 的正常采集数据工作，此次四川电信的基准站架设的 GPS 天线位置都尽量避开了电信的基站，所以今后四川电信基准站 GPS 天线附近尽量要避开强的电磁设施的干扰，例如：小灵通的发射天线和GSM 的微蜂窝网天线。1．1．2 GPS 天线 性能技术指标工作温度：-55℃-85℃天气：防水抗冲击：抗()对中杆上坠落1．2GPS 接收机1．2．1 GPS 接收机介绍超级解决方案 DG14 是新一代亚米级 GPS+SBAS（EGNOS，WASS&MSAS）全集成接收机。DG14 是高端应用极好的单机（板）解决方案。他综合了星基增强系统 SBAS 的信号处理技术（SBAS：Satellite Based Augmentation Systems）目前包括 EGNOS，WASS&MSAS 系统，我们常常称做“WASS”）。2 个 SBAS 通道还可根据SBAS 卫星覆盖情况，由用户选择设置成两个额外的 GPS 通道，即具有 14 通道 GPS 接收，从而大大提高定位速度，减少重捕时间和失锁现象，定位可靠性大大增强。DG14 还提供高达 20HZ 的实时三维位置和原始数据输出选择输出选项，以用于精密定位与导航。DG14 内部集成了我们的差分优化技术，从而消除了多路径的影响。DG14 还可以通过其串口输出 SBAS 校正值、星历数据、差分改正值。DG14 提供 2 个标准的RS232 接口和第 3 个扩展 RS232 接口选项，而且所有操作通过每个串口都可以实现。假如安装了选项，还可以通过 UDM 软件自定义输出信息。DG14 由于采纳了 Z 跟踪技术和边缘相关与选通相关的多路径抑制技术，从而使其有很好的跟踪性能，即使在有遮掩的环境下，同样也会有很好的定位精度。DG14 功耗小于2W。DG14 具有高级的电源&休眠管理程序，从而大大降低了功耗，提高了系统自我维护能力，也提高了板子抵抗内外电磁干扰的能力。DG14 还可以由用户自主选择解算模式，如卡尔曼滤波方式。 多路径抑制技术 我们知道，多路径是产生 GPS 差分定位误差的最大因素。我们的选通相关技术（专利技术）是在硬件和软件中采纳的数字信号处理技术，DG14 采纳此技术几乎全部消除了因多路径导致信号延迟产生的 37M 甚至更大的误差—这...
