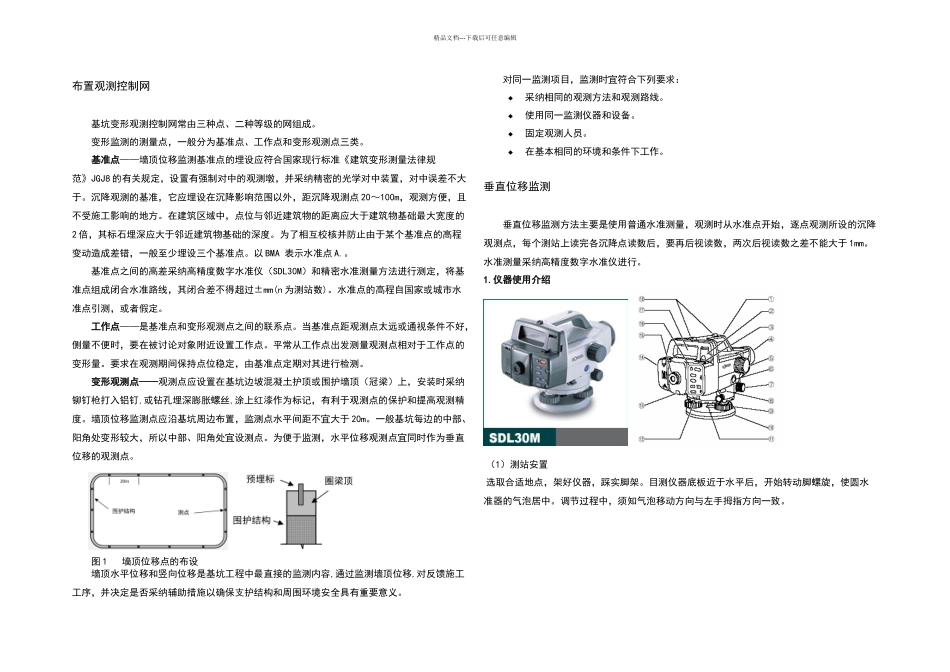

精品文档---下载后可任意编辑布置观测控制网基坑变形观测控制网常由三种点、二种等级的网组成。变形监测的测量点,一般分为基准点、工作点和变形观测点三类。基准点——墙顶位移监测基准点的埋设应符合国家现行标准《建筑变形测量法律规范》JGJ8 的有关规定,设置有强制对中的观测墩,并采纳精密的光学对中装置,对中误差不大于。沉降观测的基准,它应埋设在沉降影响范围以外,距沉降观测点 20~100m,观测方便,且不受施工影响的地方。在建筑区域中,点位与邻近建筑物的距离应大于建筑物基础最大宽度的2 倍,其标石埋深应大于邻近建筑物基础的深度。为了相互校核并防止由于某个基准点的高程变动造成差错,一般至少埋设三个基准点。以 BMA 表示水准点 A.。基准点之间的高差采纳高精度数字水准仪(SDL30M)和精密水准测量方法进行测定,将基准点组成闭合水准路线,其闭合差不得超过±mm(n 为测站数)。水准点的高程自国家或城市水准点引测,或者假定。工作点——是基准点和变形观测点之间的联系点。当基准点距观测点太远或通视条件不好,侧量不便时,要在被讨论对象附近设置工作点。平常从工作点出发测量观测点相对于工作点的变形量。要求在观测期间保持点位稳定,由基准点定期对其进行检测。变形观测点——观测点应设置在基坑边坡混凝土护顶或围护墙顶(冠梁)上,安装时采纳铆钉枪打入铝钉,或钻孔埋深膨胀螺丝,涂上红漆作为标记,有利于观测点的保护和提高观测精度。墙顶位移监测点应沿基坑周边布置,监测点水平间距不宜大于 20m。一般基坑每边的中部、阳角处变形较大,所以中部、阳角处宜设测点。为便于监测,水平位移观测点宜同时作为垂直位移的观测点。图 1 墙顶位移点的布设墙顶水平位移和竖向位移是基坑工程中最直接的监测内容,通过监测墙顶位移,对反馈施工工序,并决定是否采纳辅助措施以确保支护结构和周围环境安全具有重要意义。对同一监测项目,监测时宜符合下列要求:采纳相同的观测方法和观测路线。使用同一监测仪器和设备。固定观测人员。在基本相同的环境和条件下工作。垂直位移监测垂直位移监测方法主要是使用普通水准测量,观测时从水准点开始,逐点观测所设的沉降观测点,每个测站上读完各沉降点读数后,要再后视读数,两次后视读数之差不能大于 1mm。水准测量采纳高精度数字水准仪进行。1.仪器使用介绍(1)测站安置选取合适地点,架好仪器,踩实脚架。目测仪器底板近于水平后,开始转动脚螺旋,使圆水准器的...
