基本电子电路装调

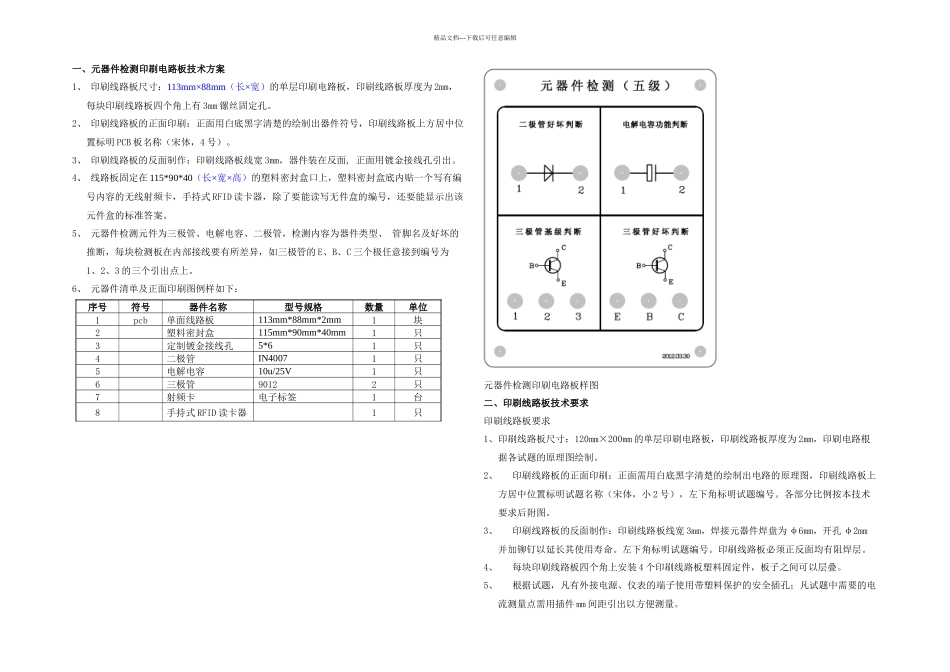

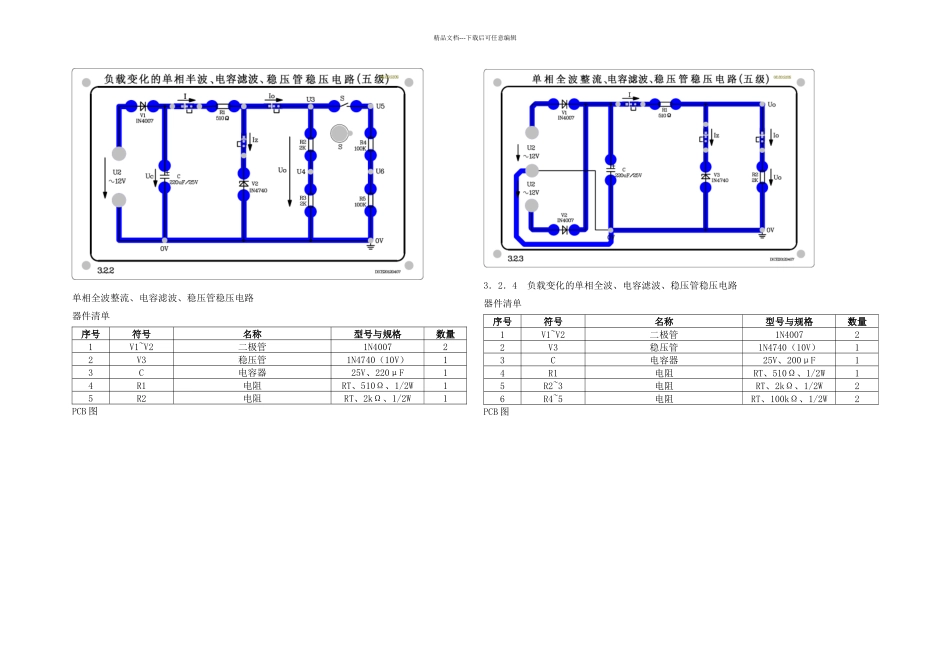

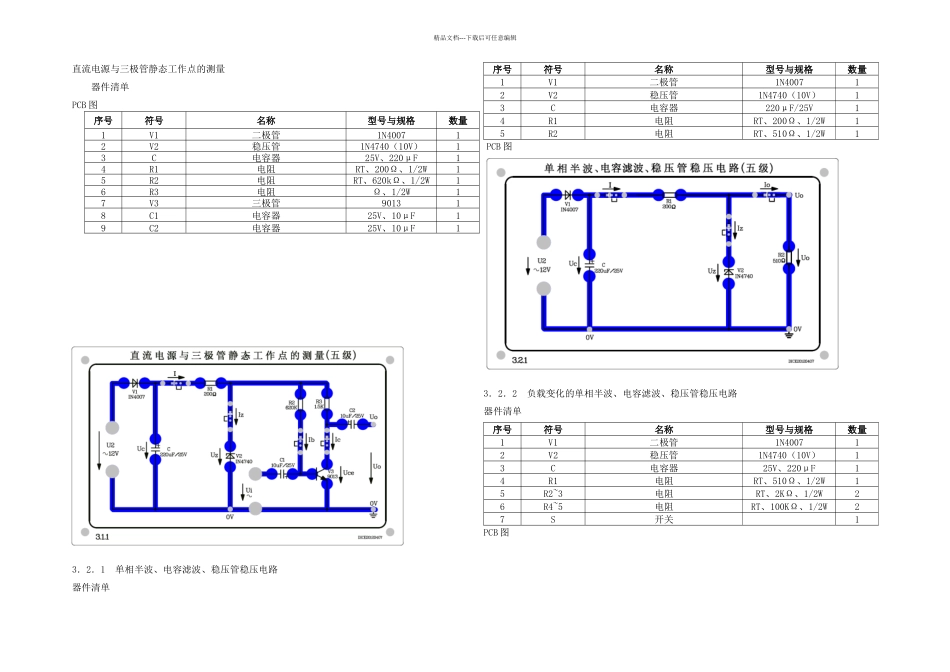

精品文档---下载后可任意编辑一、元器件检测印刷电路板技术方案1、 印刷线路板尺寸：113mm×88mm（长×宽）的单层印刷电路板，印刷线路板厚度为 2mm，每块印刷线路板四个角上有 3mm 镙丝固定孔。2、 印刷线路板的正面印刷：正面用白底黑字清楚的绘制出器件符号，印刷线路板上方居中位置标明 PCB 板名称（宋体，4 号）。3、 印刷线路板的反面制作：印刷线路板线宽 3mm，器件装在反面, 正面用镀金接线孔引出。4、 线路板固定在 115*90*40（长×宽×高）的塑料密封盒口上，塑料密封盒底内贴一个写有编号内容的无线射频卡，手持式 RFID 读卡器，除了要能读写无件盒的编号，还要能显示出该元件盒的标准答案。5、 元器件检测元件为三极管、电解电容、二极管，检测内容为器件类型、 管脚名及好坏的推断，每块检测板在内部接线要有所差异，如三极管的 E、B、C 三个极任意接到编号为1、2、3 的三个引出点上。6、 元器件清单及正面印刷图例样如下：序号符号器件名称型号规格数量单位1pcb单面线路板113mm*88mm*2mm1块2塑料密封盒115mm*90mm*40mm1只3定制镀金接线孔5*61只4二极管IN40071只5电解电容10u/25V1只6三极管90122只7射频卡电子标签1台8手持式 RFID 读卡器1只元器件检测印刷电路板样图二、印刷线路板技术要求印刷线路板要求1、印刷线路板尺寸：120mm×200mm 的单层印刷电路板，印刷线路板厚度为 2mm，印刷电路根据各试题的原理图绘制。2、印刷线路板的正面印刷：正面需用白底黑字清楚的绘制出电路的原理图，印刷线路板上方居中位置标明试题名称（宋体，小 2 号），左下角标明试题编号。各部分比例按本技术要求后附图。3、印刷线路板的反面制作：印刷线路板线宽 3mm，焊接元器件焊盘为 φ6mm，开孔 φ2mm并加铆钉以延长其使用寿命。左下角标明试题编号。印刷线路板必须正反面均有阻焊层。4、每块印刷线路板四个角上安装 4 个印刷线路板塑料固定件，板子之间可以层叠。5、根据试题，凡有外接电源、仪表的端子使用带塑料保护的安全插孔；凡试题中需要的电流测量点需用插件 mm 间距引出以方便测量。精品文档---下载后可任意编辑直流电源与三极管静态工作点的测量器件清单PCB 图3．2．1 单相半波、电容滤波、稳压管稳压电路器件清单序号符号名称型号与规格数量1V1二极管1N400712V2稳压管1N4740（10V）13C电容器220μF/25V14R1电阻RT、200Ω、1/2W15R2电阻RT、510Ω、1/2W1PCB 图3．2．2 负载变化的单相半波、电容滤波...
