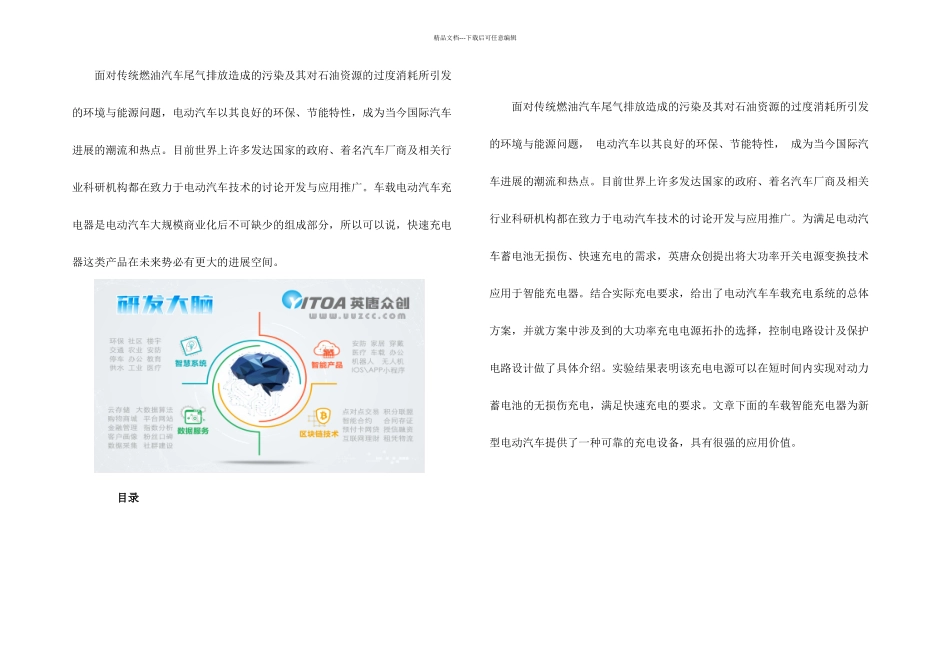

精品文档---下载后可任意编辑面对传统燃油汽车尾气排放造成的污染及其对石油资源的过度消耗所引发的环境与能源问题，电动汽车以其良好的环保、节能特性，成为当今国际汽车进展的潮流和热点。目前世界上许多发达国家的政府、着名汽车厂商及相关行业科研机构都在致力于电动汽车技术的讨论开发与应用推广。车载电动汽车充电器是电动汽车大规模商业化后不可缺少的组成部分，所以可以说，快速充电器这类产品在未来势必有更大的进展空间。目录面对传统燃油汽车尾气排放造成的污染及其对石油资源的过度消耗所引发的环境与能源问题， 电动汽车以其良好的环保、节能特性， 成为当今国际汽车进展的潮流和热点。目前世界上许多发达国家的政府、着名汽车厂商及相关行业科研机构都在致力于电动汽车技术的讨论开发与应用推广。为满足电动汽车蓄电池无损伤、快速充电的需求，英唐众创提出将大功率开关电源变换技术应用于智能充电器。结合实际充电要求，给出了电动汽车车载充电系统的总体方案，并就方案中涉及到的大功率充电电源拓扑的选择，控制电路设计及保护电路设计做了具体介绍。实验结果表明该充电电源可以在短时间内实现对动力蓄电池的无损伤充电，满足快速充电的要求。文章下面的车载智能充电器为新型电动汽车提供了一种可靠的充电设备，具有很强的应用价值。精品文档---下载后可任意编辑英唐众创给出的方案中，该智能快速充电系统总体结构设计如下：结合当前电动汽车电能供给的典型方式和充电电源的进展状况，文章设计的智能充电系统如图 1 所示。整个电路采纳了 AC /DC-DC /DC 的设计结构，首先是 220V 的沟通市电经 EMI 滤波、PFC 校正电路变为 380V 的直流，然后经 DC /DC 半桥变换及相应的控制电路，保证输出电流电压满足充电电池的需求。其中 PFC 控制电路主要由 MOSFET 管、Boost 升压电感、控制芯片 ICE2PCS01 以及直流滤波电容组成。DC /DC 变换采纳半桥式拓扑，主要由高频变压器、MOSFET 管以及 LC 滤波电路组成。控制部分通过对蓄电池端电压、电流信号的采集反馈，由SG3525 产生双路 PWM 波控制半桥拓扑中 MOSFET 管的通断时间来控制充电电流和电压，其控制部分还包括对电流、电压、温度的采集监测以及实时显示。文章设计的车载智能快速充电器用了电压回路和电流回路的双闭环控制，可以提供恒流充电、恒压充电、慢脉冲快速充电以及它们之间的自动转换等功精品文档---下载后可任意编辑能，能够实现铅酸蓄电池...
