必通水切割水刀自动供砂系统使用手册

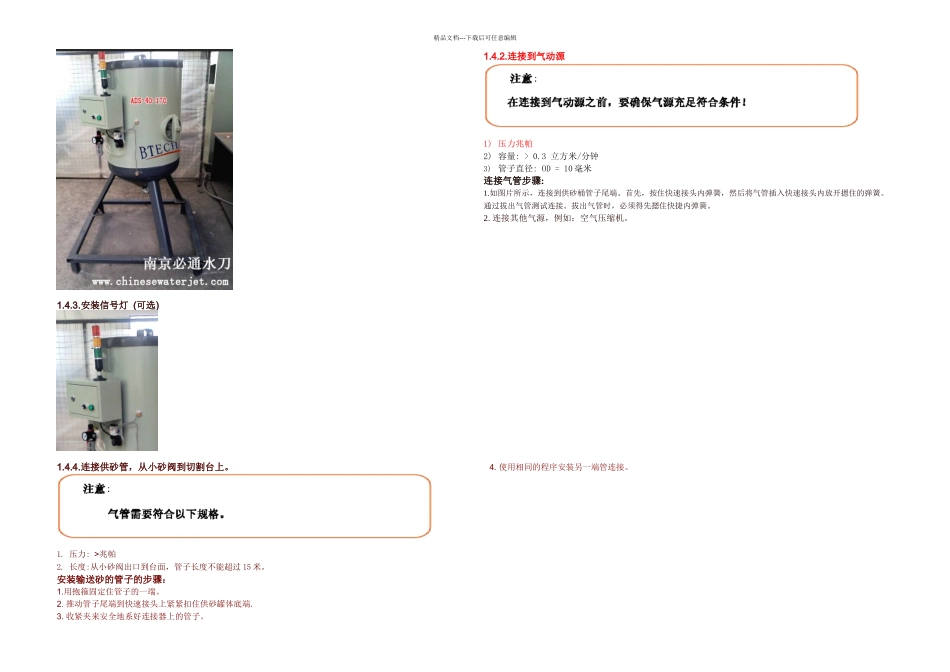

必通水切割水刀自动供砂系统使用手册_第1页
1/5

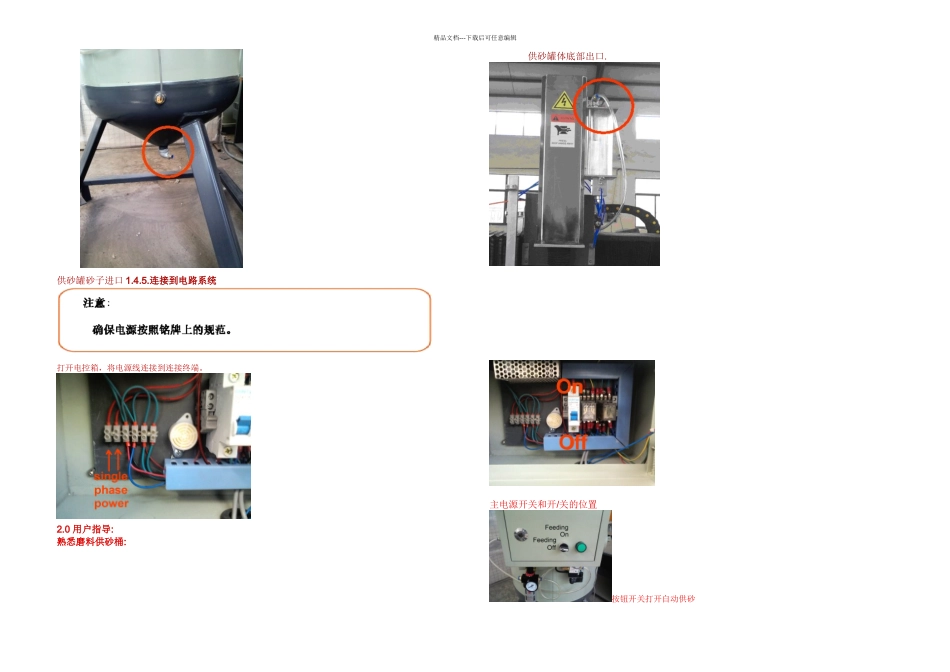

必通水切割水刀自动供砂系统使用手册_第2页
2/5

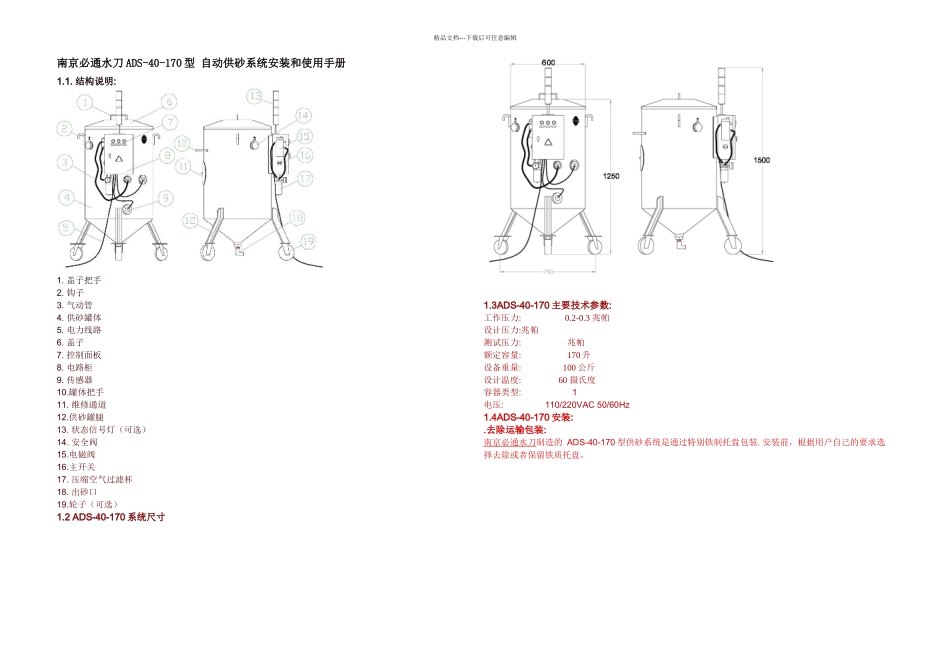

必通水切割水刀自动供砂系统使用手册_第3页
3/5
精品文档---下载后可任意编辑南京必通水刀 ADS-40-170 型 自动供砂系统安装和使用手册1.1. 结构说明:1. 盖子把手2. 钩子3. 气动管4. 供砂罐体5. 电力线路6. 盖子7. 控制面板8. 电路柜9. 传感器10.罐体把手11. 维修通道12.供砂罐腿13. 状态信号灯(可选)14. 安全阀15.电磁阀16.主开关17. 压缩空气过滤杯18. 出砂口19.轮子(可选)1.2 ADS-40-170 系统尺寸1.3ADS-40-170 主要技术参数:工作压力: 0.2-0.3 兆帕设计压力:兆帕测试压力: 兆帕额定容量: 170 升设备重量: 100 公斤设计温度: 60 摄氏度容器类型: 1电压: 110/220VAC 50/60Hz 1.4ADS-40-170 安装:.去除运输包装:南京必通水刀制造的 ADS-40-170 型供砂系统是通过特别铁制托盘包装. 安装前,根据用户自己的要求选择去除或者保留铁质托盘。精品文档---下载后可任意编辑1.4.2.连接到气动源1) 压力兆帕2) 容量: > 0.3 立方米/分钟3) 管子直径: OD = 10 毫米连接气管步骤:1.如图片所示,连接到供砂桶管子尾端。首先,按住快速接头内弹簧,然后将气管插入快速接头内放开摁住的弹簧。通过拔出气管测试连接。拔出气管时,必须得先摁住快捷内弹簧。2. 连接其他气源,例如:空气压缩机。1.4.3.安装信号灯 (可选)1.4.4.连接供砂管,从小砂阀到切割台上。1. 压力: >兆帕2. 长度:从小砂阀出口到台面,管子长度不能超过 15 米。安装输送砂的管子的步骤:1.用抱箍固定住管子的一端。2. 推动管子尾端到快速接头上紧紧扣住供砂罐体底端. 3. 收紧夹来安全地系好连接器上的管子。4. 使用相同的程序安装另一端管连接。精品文档---下载后可任意编辑供砂罐体底部出口. 供砂罐砂子进口 1.4.5.连接到电路系统打开电控箱,将电源线连接到连接终端。2.0 用户指导:熟悉磨料供砂桶:主电源开关和开/关的位置按钮开关打开自动供砂精品文档---下载后可任意编辑压力释放阀这种安全阀确保压力容器不超过 0.5 兆帕。手动泄压阀泄压时使用的电磁阀还不够快。压力表,空气过滤器和压力调节旋钮电磁阀:电源开的时候: 通过压缩空气进入料斗。电源关的时候: 从料斗释放压力。限位传感器表明磨料在供砂桶的高度2.2 操作磨料供砂桶1. 打开盖子,然后倒入磨料。2. 打开气动源(空气压缩机),等到 0.6-0.8 兆帕的压力。精品文档---下载后可任意编辑3. 调压到兆帕.拉钮顺时针转向调整压力反时针转向调整压力压钮完成调整4. 打开供砂桶电控制盒内的电源...
