总结对九种图及认识和如何使用RationalRose画图

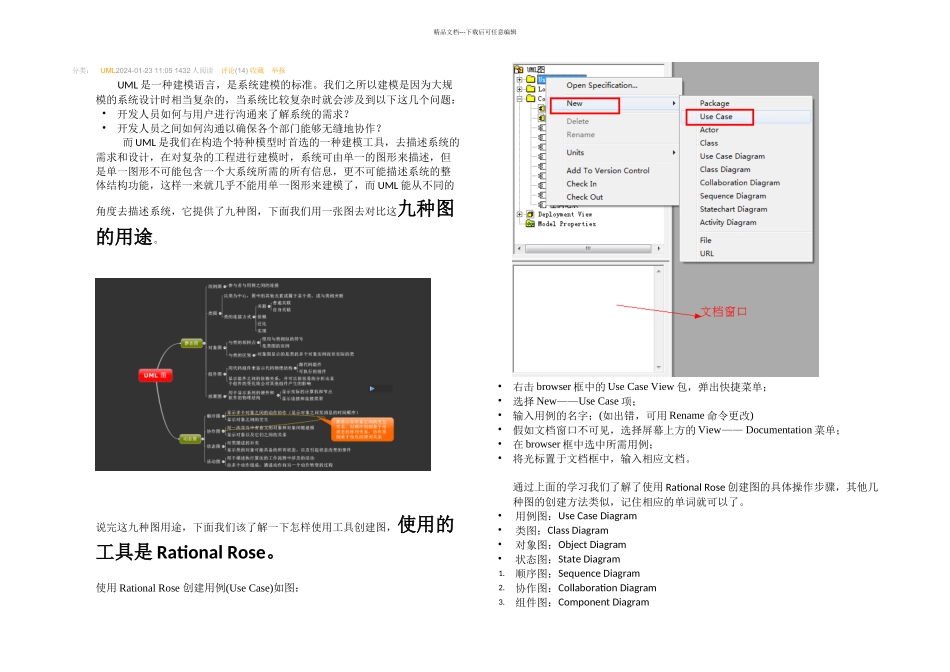

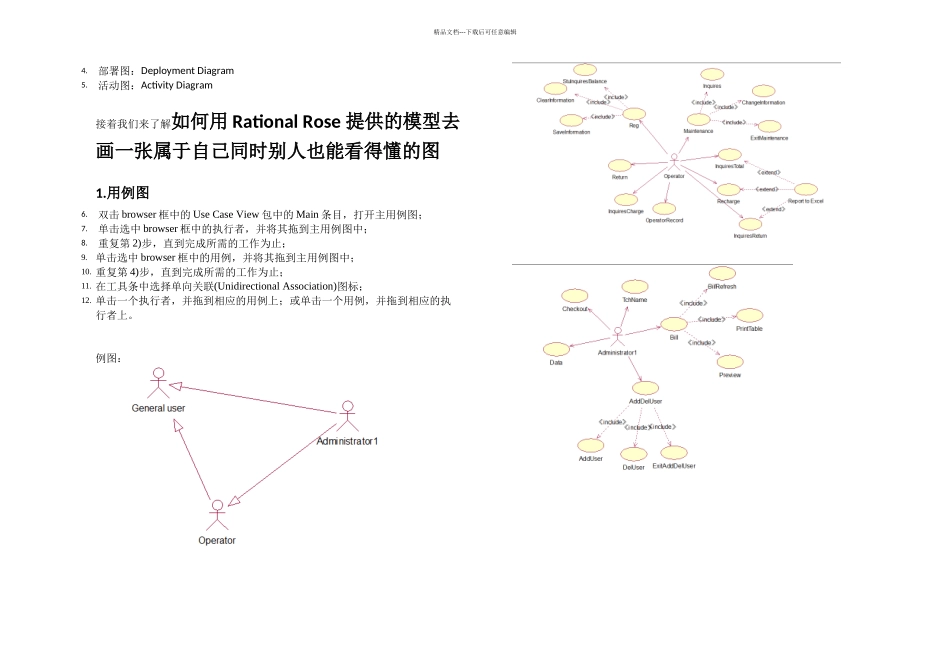

精品文档---下载后可任意编辑分类： UML2024-01-23 11:05 1432 人阅读 评论(14) 收藏 举报 UML 是一种建模语言，是系统建模的标准。我们之所以建模是因为大规模的系统设计时相当复杂的，当系统比较复杂时就会涉及到以下这几个问题：开发人员如何与用户进行沟通来了解系统的需求？开发人员之间如何沟通以确保各个部门能够无缝地协作？ 而 UML 是我们在构造个特种模型时首选的一种建模工具，去描述系统的需求和设计，在对复杂的工程进行建模时，系统可由单一的图形来描述，但是单一图形不可能包含一个大系统所需的所有信息，更不可能描述系统的整体结构功能，这样一来就几乎不能用单一图形来建模了，而 UML 能从不同的角度去描述系统，它提供了九种图，下面我们用一张图去对比这九种图的用途。 说完这九种图用途，下面我们该了解一下怎样使用工具创建图，使用的工具是 Rational Rose。 使用 Rational Rose 创建用例(Use Case)如图：右击 browser 框中的 Use Case View 包，弹出快捷菜单；选择 New——Use Case 项；输入用例的名字；(如出错，可用 Rename 命令更改)假如文档窗口不可见，选择屏幕上方的 View—— Documentation 菜单；在 browser 框中选中所需用例；将光标置于文档框中，输入相应文档。 通过上面的学习我们了解了使用 Rational Rose 创建图的具体操作步骤，其他几种图的创建方法类似，记住相应的单词就可以了。 用例图：Use Case Diagram 类图：Class Diagram 对象图：Object Diagram 状态图：State Diagram1. 顺序图：Sequence Diagram2. 协作图：Collaboration Diagram3. 组件图：Component Diagram精品文档---下载后可任意编辑4. 部署图：Deployment Diagram5. 活动图：Activity Diagram 接着我们来了解如何用 Rational Rose 提供的模型去画一张属于自己同时别人也能看得懂的图 1.用例图6. 双击 browser 框中的 Use Case View 包中的 Main 条目，打开主用例图；7. 单击选中 browser 框中的执行者，并将其拖到主用例图中；8. 重复第 2)步，直到完成所需的工作为止；9. 单击选中 browser 框中的用例，并将其拖到主用例图中；10. 重复第 4)步，直到完成所需的工作为止；11. 在工具条中选择单向关联(Unidirectional Association)图标；12. 单击一个执行者，并拖到相应的用例上；或单击一个用例，并拖到相应的执行者...
