恒大绿洲班中学悬挑卸料平台方案

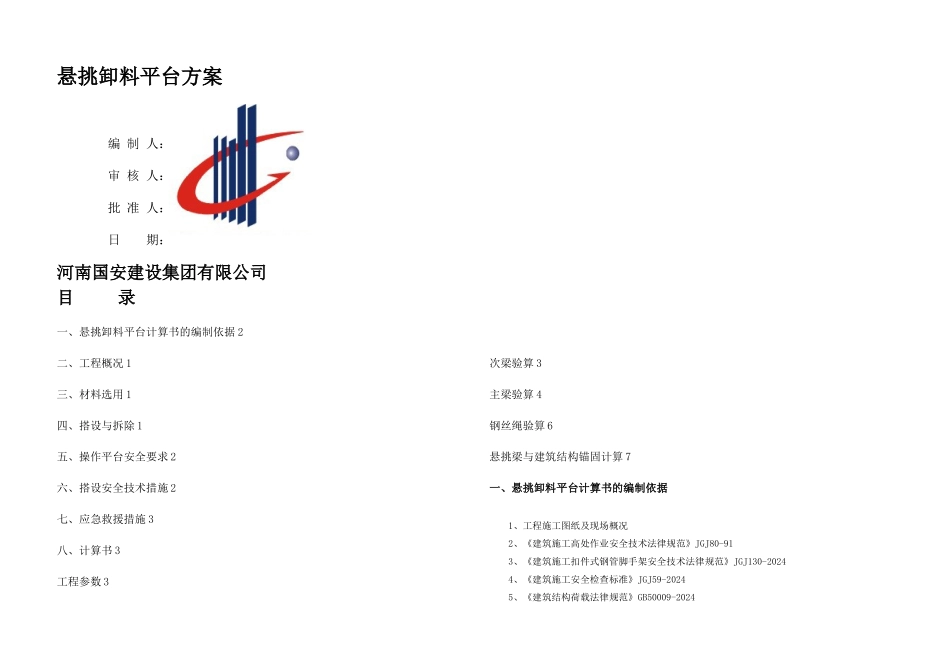

悬挑卸料平台方案编 制 人：审 核 人：批 准 人：日 期：河南国安建设集团有限公司目 录一、悬挑卸料平台计算书的编制依据 2二、工程概况 1三、材料选用 1四、搭设与拆除 1五、操作平台安全要求 2六、搭设安全技术措施 2七、应急救援措施 3八、计算书 3工程参数 3次梁验算 3主梁验算 4钢丝绳验算 6悬挑梁与建筑结构锚固计算 7一、悬挑卸料平台计算书的编制依据1、工程施工图纸及现场概况2、《建筑施工高处作业安全技术法律规范》JGJ80-913、《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ130-20244、《建筑施工安全检查标准》JGJ59-20245、《建筑结构荷载法律规范》GB50009-2024精品文档---下载后可任意编辑6、《冷弯薄壁型钢结构技术法律规范》(GB 50018-2024)7、《混凝土结构设计法律规范》GB50010-20248、《危险性较大的分部分项工程安全管理办法》建质[2024]87 号文二、工程概况本工程为洛阳恒大绿洲 48 班中学，建设地点位于洛阳市中州东路以南，安居路以西。地上 1-5层。结构形式为框架结构：建筑高度均为 M。三、材料选用主梁采纳 16 号槽钢 2 根，次梁采纳 1 号槽钢 4 根 ，6*19 16mm 钢丝绳，20mm 钢筋拉环，竹串片脚手板。四、搭设与拆除1、架设与拆除1）本工程 A、B、C 区层高均为 4 米，以上一层为拉结点，钢丝绳上下吊点的垂直距离为 8m;2）本架以梁板为拉结端点;3）本架以塔吊为垂直、水平、固定的搭设和拆除工具，并应有对讲系统统一指挥。4）搭设时程序：A、在梁内预埋 HPB30020 钢筋，预埋梁内钢筋必须与主筋焊接。B、平台架由塔吊吊装就位，悬端部抬高挠度值。C、拉力钢丝绳两端达到拉伸极限时，再固定两端，并用 6 只马蹄扣拧紧。D、做好外端连接钢丝绳固定后，再用同样做法固定内端两根钢丝绳。E、操作完毕抽查平整度是否翘脚，必须保证同一水平面平整，外端悬挑根部应比内端适当抬高 3~4cm.F、应保持每天抽查一遍，是否有下坠和扣件松动，应及时处理。G、平台安全护栏高度 1.1m，并在明显部位悬挂限重牌，注明限载重量；H、对每位进场的施工人员应技术交底，保证施工的安全。5）拆除工序：A、先用塔吊提升，塔吊刹车。B、先松掉内端拉绳及马蹄扣。C、再松掉外端拉绳及马蹄扣。D、塔吊启动上升至上一层安装。E、以上操作，必须应传呼通讯统一指挥。F、拆除工序容易出现机械失灵及人为而造成的事故，特别重申，统一指挥，安全施工。G、拆除完毕后对现场进行清理，并进行...
