愚公机械液压挖掘机企业标准

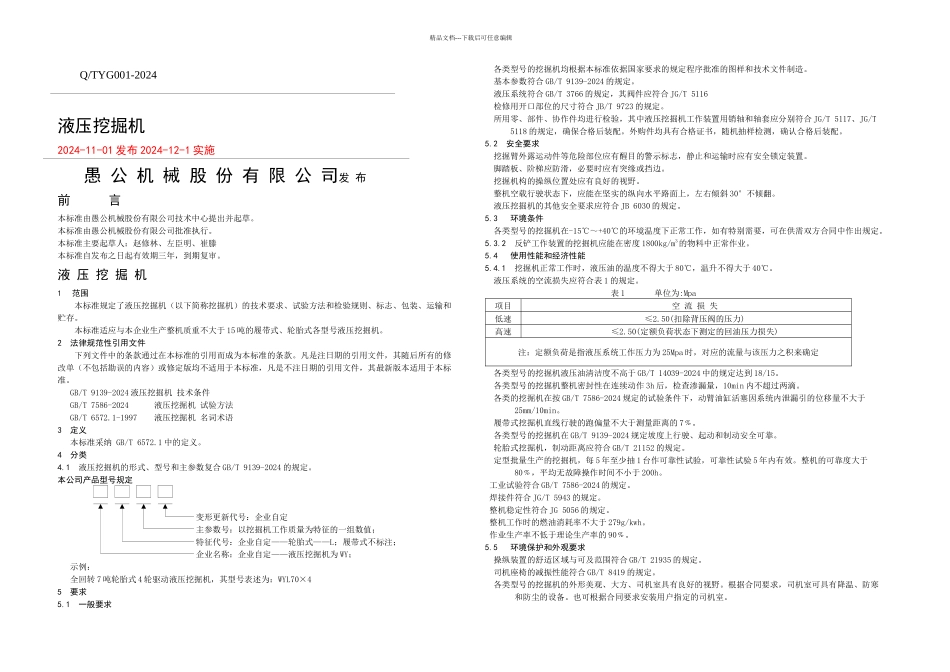

精品文档---下载后可任意编辑 Q/TYG001-2024液压挖掘机2024-11-01 发布 2024-12-1 实施愚 公 机 械 股 份 有 限 公 司发 布前 言本标准由愚公机械股份有限公司技术中心提出并起草。本标准由愚公机械股份有限公司批准执行。本标准主要起草人：赵修林、左臣明、崔滕本标准自发布之日起有效期三年，到期复审。液 压 挖 掘 机1范围 本标准规定了液压挖掘机（以下简称挖掘机）的技术要求、试验方法和检验规则、标志、包装、运输和贮存。 本标准适应与本企业生产整机质重不大于 15 吨的履带式、轮胎式各型号液压挖掘机。2 法律规范性引用文件下列文件中的条款通过在本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修定版均不适用于本标准，凡是不注日期的引用文件，其最新版本适用于本标准。GB/T 9139-2024 液压挖掘机 技术条件GB/T 7586-2024 液压挖掘机 试验方法 GB/T 6572.1-1997 液压挖掘机 名词术语 3 定义本标准采纳 GB/T 6572.1 中的定义。4 分类4.1 液压挖掘机的形式、型号和主参数复合 GB/T 9139-2024 的规定。本公司产品型号规定变形更新代号：企业自定主参数号：以挖掘机工作质量为特征的一组数值； 特征代号：企业自定——轮胎式——L；履带式不标注； 企业名称：企业自定——液压挖掘机为 WY；示例：全回转 7 吨轮胎式 4 轮驱动液压挖掘机，其型号表述为：WYL70×45 要求5.1 一般要求 各类型号的挖掘机均根据本标准依据国家要求的规定程序批准的图样和技术文件制造。 基本参数符合 GB/T 9139-2024 的规定。 液压系统符合 GB/T 3766 的规定，其阀件应符合 JG/T 5116 检修用开口部位的尺寸符合 JB/T 9723 的规定。 所用零、部件、协作件均进行检验，其中液压挖掘机工作装置用销轴和轴套应分别符合 JG/T 5117、JG/T 5118 的规定，确保合格后装配。外购件均具有合格证书，随机抽样检测，确认合格后装配。5.2 安全要求 挖掘臂外露运动件等危险部位应有醒目的警示标志，静止和运输时应有安全锁定装置。 脚踏板、阶梯应防滑，必要时应有突缘或挡边。 挖掘机构的操纵位置处应有良好的视野。 整机空载行驶状态下，应能在坚实的纵向水平路面上，左右倾斜 30°不倾翻。 液压挖掘机的其他安全要求应符合 JB 6030 的规定。5.3 环境条件 各类型号的挖掘机在-15℃～+40℃的环境温度下正常工作，如有特别需要，可...
