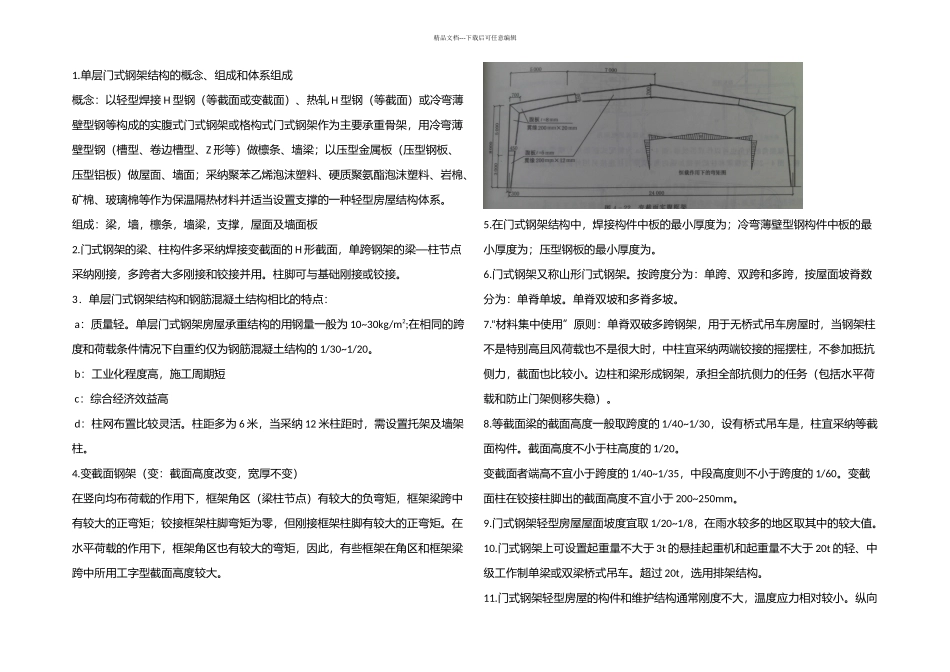

精品文档---下载后可任意编辑1.单层门式钢架结构的概念、组成和体系组成概念：以轻型焊接 H 型钢（等截面或变截面）、热轧 H 型钢（等截面）或冷弯薄壁型钢等构成的实腹式门式钢架或格构式门式钢架作为主要承重骨架，用冷弯薄壁型钢（槽型、卷边槽型、Z 形等）做檩条、墙梁；以压型金属板（压型钢板、压型铝板）做屋面、墙面；采纳聚苯乙烯泡沫塑料、硬质聚氨酯泡沫塑料、岩棉、矿棉、玻璃棉等作为保温隔热材料并适当设置支撑的一种轻型房屋结构体系。组成：梁，墙，檩条，墙梁，支撑，屋面及墙面板2.门式钢架的梁、柱构件多采纳焊接变截面的 H 形截面，单跨钢架的梁—柱节点采纳刚接，多跨者大多刚接和铰接并用。柱脚可与基础刚接或铰接。3．单层门式钢架结构和钢筋混凝土结构相比的特点： a：质量轻。单层门式钢架房屋承重结构的用钢量一般为 10~30kg/m2;在相同的跨度和荷载条件情况下自重约仅为钢筋混凝土结构的 1/30~1/20。 b：工业化程度高，施工周期短 c：综合经济效益高 d：柱网布置比较灵活。柱距多为 6 米，当采纳 12 米柱距时，需设置托架及墙架柱。4.变截面钢架（变：截面高度改变，宽厚不变）在竖向均布荷载的作用下，框架角区（梁柱节点）有较大的负弯矩，框架梁跨中有较大的正弯矩；铰接框架柱脚弯矩为零，但刚接框架柱脚有较大的正弯矩。在水平荷载的作用下，框架角区也有较大的弯矩，因此，有些框架在角区和框架梁跨中所用工字型截面高度较大。5.在门式钢架结构中，焊接构件中板的最小厚度为；冷弯薄壁型钢构件中板的最小厚度为；压型钢板的最小厚度为。6.门式钢架又称山形门式钢架。按跨度分为：单跨、双跨和多跨，按屋面坡脊数分为：单脊单坡。单脊双坡和多脊多坡。7.“材料集中使用”原则：单脊双破多跨钢架，用于无桥式吊车房屋时，当钢架柱不是特别高且风荷载也不是很大时，中柱宜采纳两端铰接的摇摆柱，不参加抵抗侧力，截面也比较小。边柱和梁形成钢架，承担全部抗侧力的任务（包括水平荷载和防止门架侧移失稳）。8.等截面梁的截面高度一般取跨度的 1/40~1/30，设有桥式吊车是，柱宜采纳等截面构件。截面高度不小于柱高度的 1/20。变截面者端高不宜小于跨度的 1/40~1/35，中段高度则不小于跨度的 1/60。变截面柱在铰接柱脚出的截面高度不宜小于 200~250mm。9.门式钢架轻型房屋屋面坡度宜取 1/20~1/8，在雨水较多的地区取其中的较大值。10.门式钢架上可设置起重量不大于 3t 的悬挂起重机和起重量不...
