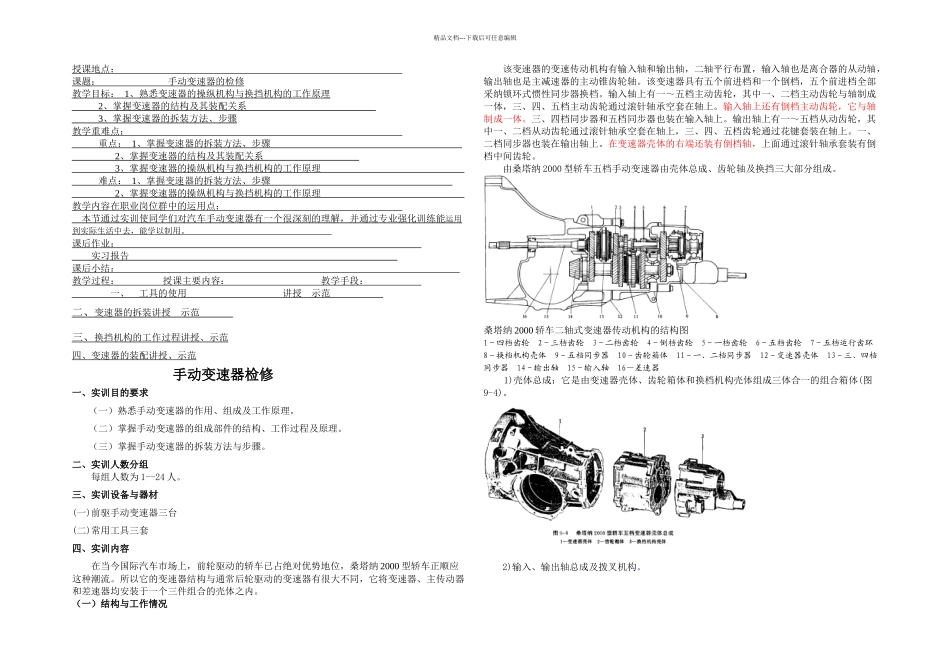

精品文档---下载后可任意编辑授课地点: 课题: 手动变速器的检修教学目标: 1 、熟悉变速器的操纵机构与换挡机构的工作原理 2 、掌握变速器的结构及其装配关系 3 、掌握变速器的拆装方法、步骤 教学重难点: 重点: 1 、掌握变速器的拆装方法、步骤 2 、掌握变速器的结构及其装配关系 3 、掌握变速器的操纵机构与换挡机构的工作原理 难点: 1 、掌握变速器的拆装方法、步骤 2 、掌握变速器的操纵机构与换挡机构的工作原理 教学内容在职业岗位群中的运用点: 本节通过实训使同学们对汽车手动变速器有一个很深刻的理解,并通过专业强化训练能 运用 到实际生活中去,能学以制用。 课后作业: 实习报告 课后小结: 教学过程: 授课主要内容: 教学手段: 一、 工具的使用 讲授 示范 二、 变速器的拆装讲授 示范 三、 换挡机构的工作过程讲授、示范 四、变速器的装配讲授、示范手动变速器检修一、实训目的要求(一)熟悉手动变速器的作用、组成及工作原理。(二)掌握手动变速器的组成部件的结构、工作过程及原理。(三)掌握手动变速器的拆装方法与步骤。二、实训人数分组每组人数为 1--24 人。三、实训设备与器材(一)前驱手动变速器三台(二)常用工具三套四、实训内容在当今国际汽车市场上,前轮驱动的轿车已占绝对优势地位,桑塔纳 2000 型轿车正顺应这种潮流。所以它的变速器结构与通常后轮驱动的变速器有很大不同,它将变速器、主传动器和差速器均安装于一个三件组合的壳体之内。(一)结构与工作情况该变速器的变速传动机构有输入轴和输出轴,二轴平行布置,输入轴也是离合器的从动轴,输出轴也是主减速器的主动锥齿轮轴。该变速器具有五个前进档和一个倒档,五个前进档全部采纳锁环式惯性同步器换档。输入轴上有一~五档主动齿轮,其中一、二档主动齿轮与轴制成一体,三、四、五档主动齿轮通过滚针轴承空套在轴上。输入轴上还有倒档主动齿轮,它与轴制成一体。三、四档同步器和五档同步器也装在输入轴上。输出轴上有一~五档从动齿轮,其中一、二档从动齿轮通过滚针轴承空套在轴上,三、四、五档齿轮通过花键套装在轴上。一、二档同步器也装在输出轴上。在变速器壳体的右端还装有倒档轴,上面通过滚针轴承套装有倒档中间齿轮。由桑塔纳 2000 型轿车五档手动变速器由壳体总成、齿轮轴及换挡三大部分组成。桑塔纳 2000 轿车二轴式变速器传动机构的结构图1-四档齿轮 2-三档齿轮 3-二档齿轮 ...
