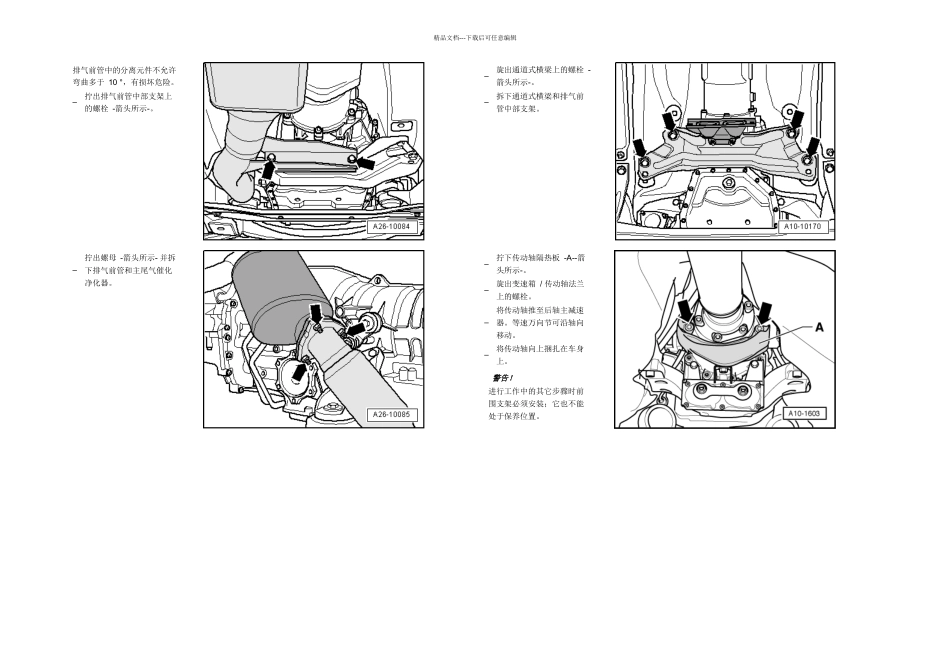

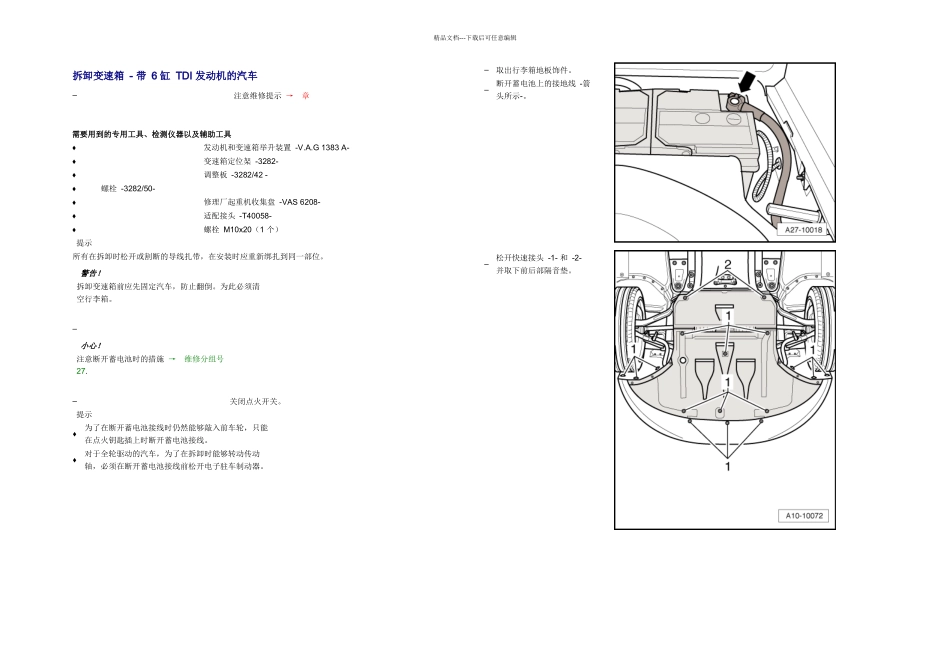

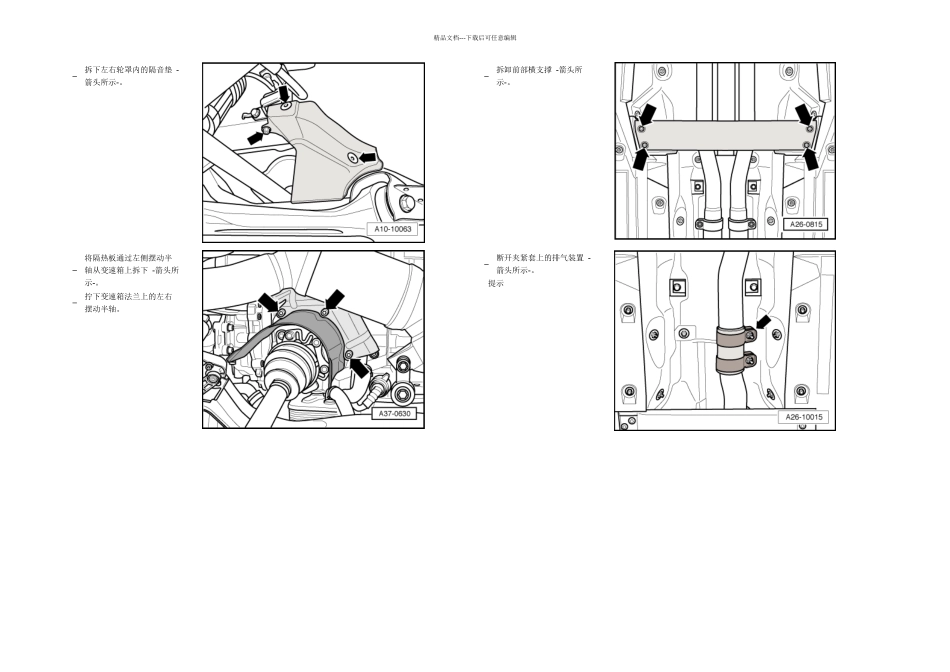

精品文档---下载后可任意编辑拆卸变速箱 - 带 6 缸 TDI 发动机的汽车– 注意维修提示 → 章 需要用到的专用工具、检测仪器以及辅助工具 发动机和变速箱举升装置 -V.A.G 1383 A- 变速箱定位架 -3282- 调整板 -3282/42 - 螺栓 -3282/50- 修理厂起重机收集盘 -VAS 6208- 适配接头 -T40058- 螺栓 M10x20（1 个） 提示所有在拆卸时松开或割断的导线扎带，在安装时应重新绑扎到同一部位。 警告！拆卸变速箱前应先固定汽车，防止翻倒。为此必须清空行李箱。– 小心！注意断开蓄电池时的措施 → 维修分组号 27.– 关闭点火开关。 提示 为了在断开蓄电池接线时仍然能够敲入前车轮，只能在点火钥匙插上时断开蓄电池接线。 对于全轮驱动的汽车，为了在拆卸时能够转动传动轴，必须在断开蓄电池接线前松开电子驻车制动器。 – 取出行李箱地板饰件。– 断开蓄电池上的接地线 -箭头所示-。 – 松开快速接头 -1- 和 -2- 并取下前后部隔音垫。 精品文档---下载后可任意编辑– 拆下左右轮罩内的隔音垫 -箭头所示-。 – 将隔热板通过左侧摆动半轴从变速箱上拆下 -箭头所示-。– 拧下变速箱法兰上的左右摆动半轴。 – 拆卸前部横支撑 -箭头所示-。 – 断开夹紧套上的排气装置 -箭头所示-。 提示 精品文档---下载后可任意编辑排气前管中的分离元件不允许弯曲多于 10 °，有损坏危险。– 拧出排气前管中部支架上的螺栓 -箭头所示-。 – 拧出螺母 -箭头所示- 并拆下排气前管和主尾气催化净化器。 – 旋出通道式横梁上的螺栓 -箭头所示-。– 拆下通道式横梁和排气前管中部支架。 – 拧下传动轴隔热板 -A--箭头所示-。– 旋出变速箱 / 传动轴法兰上的螺栓。– 将传动轴推至后轴主减速器。等速万向节可沿轴向移动。– 将传动轴向上捆扎在车身上。 警告！进行工作中的其它步骤时前围支架必须安装；它也不能处于保养位置。 精品文档---下载后可任意编辑– 松开扭矩支撑挡块上的螺栓 -箭头所示-。– 向上按压扭矩支撑挡块，重新拧紧螺栓。 提示调整扭矩支承挡块可以防止发动机在拔下变速箱前端后下沉。 – 将变速箱定位架 -3282-安装到发动机和变速箱举升装置 -V.A.G 1383 A-上。 提示插入变速箱中后，螺栓 -3282/50-的一侧平端 -箭头所示- 必须指向油底壳。– 如图所示，将调整板 -3282/42-放到变速箱定位件 -3282-上。– 变速箱定位件的托臂对准...
