挡水及泄水坝段混凝土施工

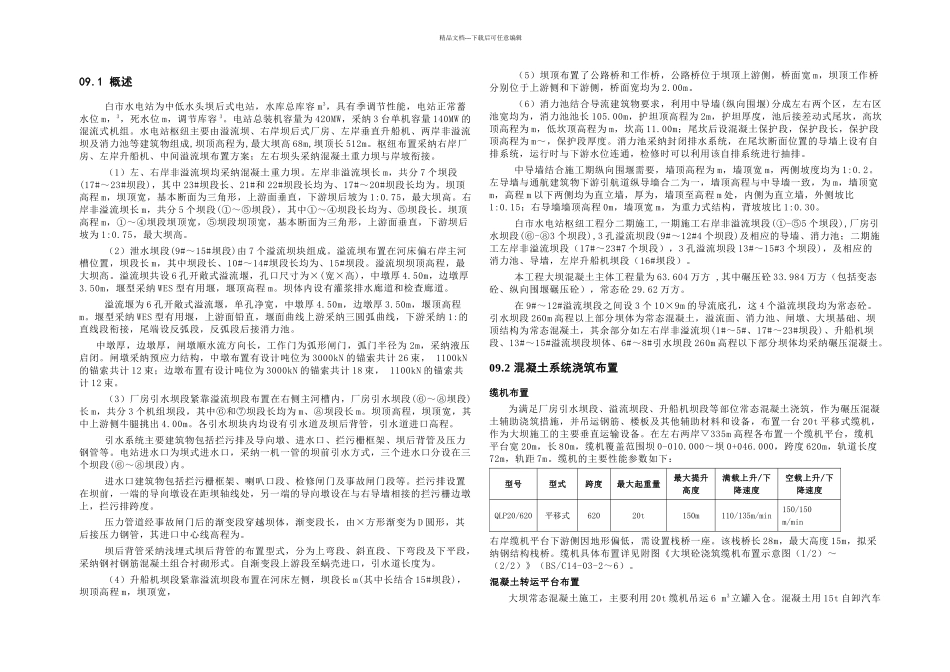

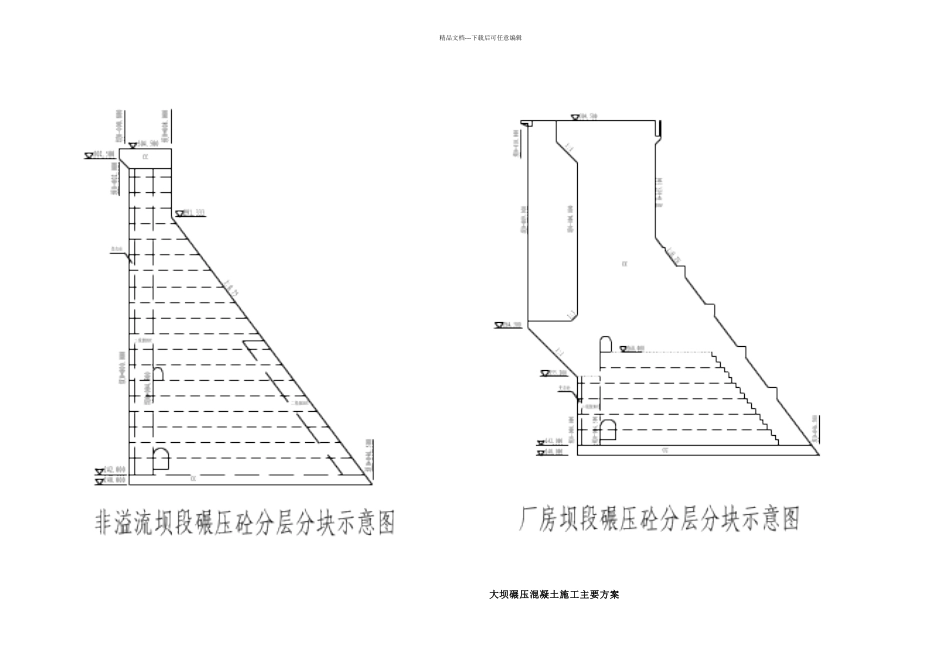

精品文档---下载后可任意编辑09.1 概述白市水电站为中低水头坝后式电站，水库总库容 m3，具有季调节性能，电站正常蓄水位 m，3，死水位 m，调节库容 3。电站总装机容量为 420MW，采纳 3 台单机容量 140MW 的混流式机组。水电站枢纽主要由溢流坝、右岸坝后式厂房、左岸垂直升船机、两岸非溢流坝及消力池等建筑物组成,坝顶高程为,最大坝高 68m,坝顶长 512m。枢纽布置采纳右岸厂房、左岸升船机、中间溢流坝布置方案；左右坝头采纳混凝土重力坝与岸坡衔接。（1）左、右岸非溢流坝均采纳混凝土重力坝。左岸非溢流坝长 m，共分 7 个坝段(17#～23#坝段)，其中 23#坝段长、21#和 22#坝段长均为、17#～20#坝段长均为。坝顶高程 m，坝顶宽，基本断面为三角形，上游面垂直，下游坝后坡为 1:0.75，最大坝高。右岸非溢流坝长 m，共分 5 个坝段(①～⑤坝段)，其中①～④坝段长均为、⑤坝段长。坝顶高程 m，①～④坝段坝顶宽，⑤坝段坝顶宽，基本断面为三角形，上游面垂直，下游坝后坡为 1:0.75，最大坝高。（2）泄水坝段(9#～15#坝段)由 7 个溢流坝块组成。溢流坝布置在河床偏右岸主河槽位置，坝段长 m，其中坝段长、10#～14#坝段长均为、15#坝段。溢流坝坝顶高程，最大坝高。溢流坝共设 6 孔开敞式溢流堰，孔口尺寸为×(宽×高)，中墩厚 4.50m，边墩厚3.50m，堰型采纳 WES 型有用堰，堰顶高程 m。坝体内设有灌浆排水廊道和检查廊道。溢流堰为 6 孔开敞式溢流堰，单孔净宽，中墩厚 4.50m，边墩厚 3.50m，堰顶高程m。堰型采纳 WES 型有用堰，上游面铅直，堰面曲线上游采纳三圆弧曲线，下游采纳 1:的直线段衔接，尾端设反弧段，反弧段后接消力池。中墩厚，边墩厚，闸墩顺水流方向长，工作门为弧形闸门，弧门半径为 2m，采纳液压启闭。闸墩采纳预应力结构，中墩布置有设计吨位为 3000kN 的锚索共计 26 束， 1100kN的锚索共计 12 束；边墩布置有设计吨位为 3000kN 的锚索共计 18 束， 1100kN 的锚索共计 12 束。（3）厂房引水坝段紧靠溢流坝段布置在右侧主河槽内，厂房引水坝段(⑥～⑧坝段)长 m，共分 3 个机组坝段，其中⑥和⑦坝段长均为 m、⑧坝段长 m。坝顶高程，坝顶宽，其中上游侧牛腿挑出 4.00m。各引水坝块内均设有引水道及坝后背管，引水道进口高程。引水系统主要建筑物包括拦污排及导向墩、进水口、拦污栅框架、坝后背管及压力钢管等。电站进水口为坝式进水口，采纳一机一管的坝前引水方式，...
