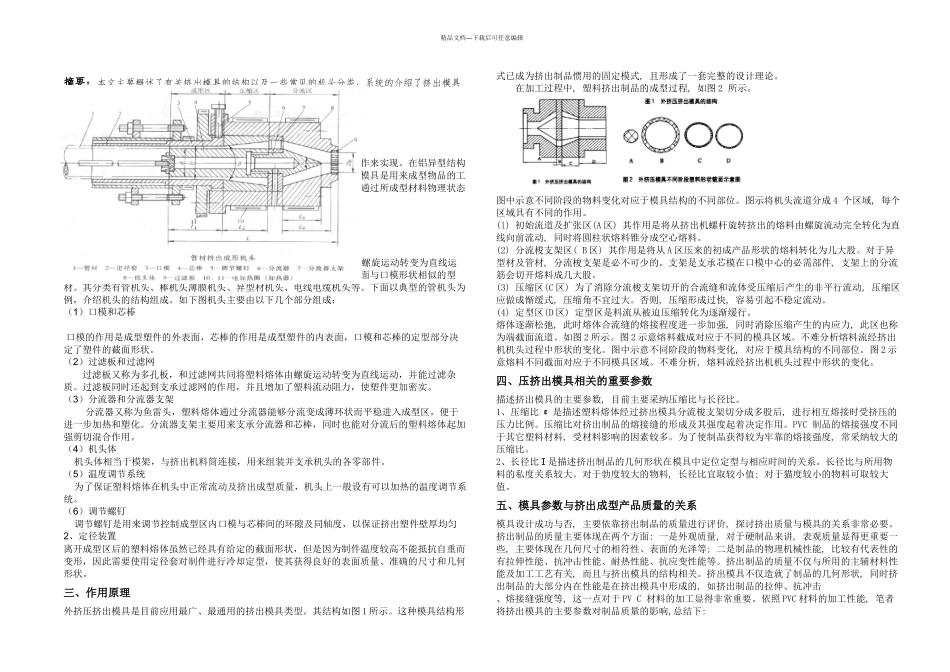

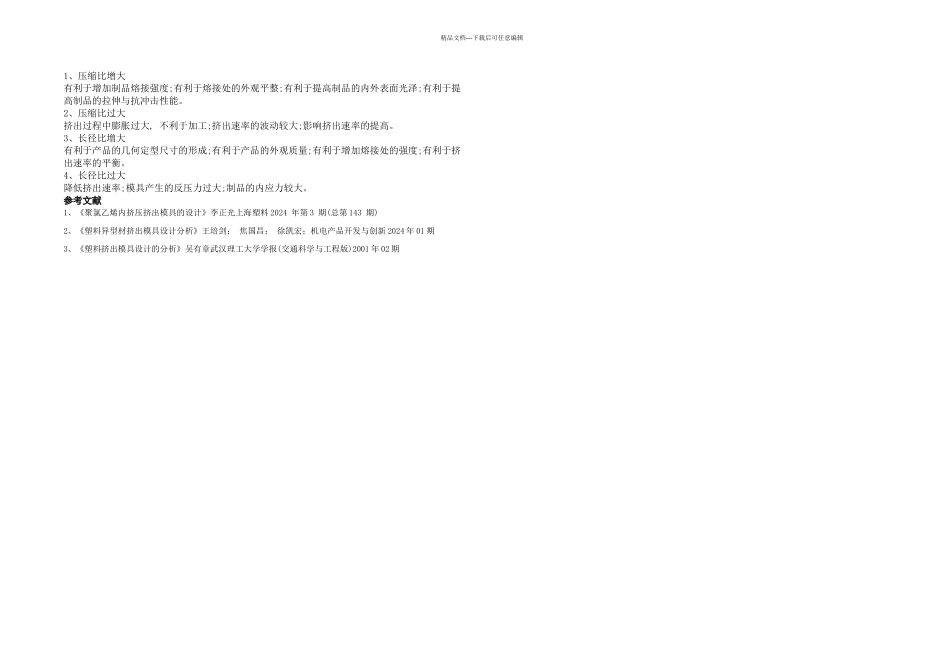

精品文档---下载后可任意编辑摘要：本文主要概述了有关挤出模具的结构以及一些常见的机头分类，系统的介绍了挤出模具的生产系统的结构、原理和其中涉及影响参数设定因素等。关键词:外挤压挤出模具 结构组成 工作原理 一、概念挤出模具属于成型模具的一种，只不过他的出料方式是通过挤出这个动作来实现。在铝异型结构广泛应用，也用在塑胶件中。在挤出机前端，用于做管材，或异型材。模具是用来成型物品的工具，这种工具有各种零件构成，不同的模具由不同的零件构成。它主要通过所成型材料物理状态的改变来实现物品外形的加工。二、结构挤出模具主要有机头和定径装置组成1、机头 机头是挤出模具的主要部件，它的作用是将来自挤出机的熔融塑料由螺旋运动转变为直线运动，并进一步塑化，产生必要的成型压力，保证塑件密实，从而获得截面与口模形状相似的型材。其分类有管机头、棒机头薄膜机头、异型材机头、电线电缆机头等。下面以典型的管机头为例，介绍机头的结构组成。如下图机头主要由以下几个部分组成：（1）口模和芯棒 口模的作用是成型塑件的外表面，芯棒的作用是成型塑件的内表面，口模和芯棒的定型部分决定了塑件的截面形状。（2）过滤板和过滤网过滤板又称为多孔板，和过滤网共同将塑料熔体由螺旋运动转变为直线运动，并能过滤杂质。过滤板同时还起到支承过滤网的作用，并且增加了塑料流动阻力，使塑件更加密实。（3）分流器和分流器支架 分流器又称为鱼雷头，塑料熔体通过分流器能够分流变成薄环状而平稳进入成型区，便于进一步加热和塑化。分流器支架主要用来支承分流器和芯棒，同时也能对分流后的塑料熔体起加强剪切混合作用。（4）机头体 机头体相当于模架，与挤出机料筒连接，用来组装并支承机头的各零部件。（5）温度调节系统 为了保证塑料熔体在机头中正常流动及挤出成型质量，机头上一般设有可以加热的温度调节系统。（6）调节螺钉 调节螺钉是用来调节控制成型区内口模与芯棒间的环隙及同轴度，以保证挤出塑件壁厚均匀2、定径装置离开成型区后的塑料熔体虽然已经具有给定的截面形状，但是因为制件温度较高不能抵抗自重而变形，因此需要使用定径套对制件进行冷却定型，使其获得良好的表面质量、准确的尺寸和几何形状。三、作用原理外挤压挤出模具是目前应用最广、最通用的挤出模具类型。其结构如图 1 所示。这种模具结构形式已成为挤出制品惯用的固定模式, 且形成了一套完整的设计理论。在加工过程中, 塑料挤出制品的成...
