操作与保养规范奥宝Discovery

操作与保养规范奥宝Discovery_第1页
1/4
操作与保养规范奥宝Discovery_第2页
2/4
操作与保养规范奥宝Discovery_第3页
3/4

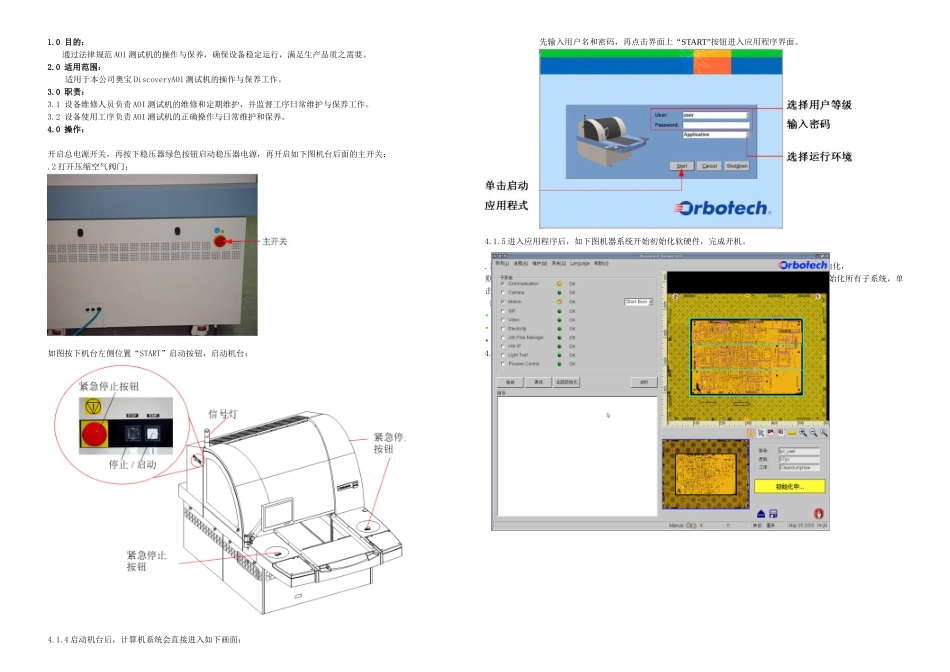

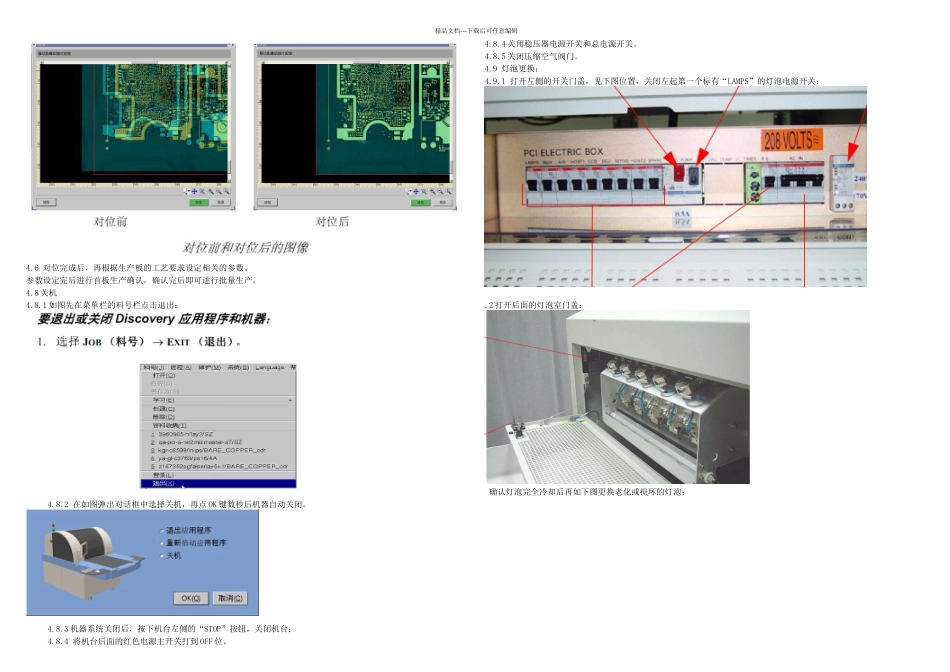

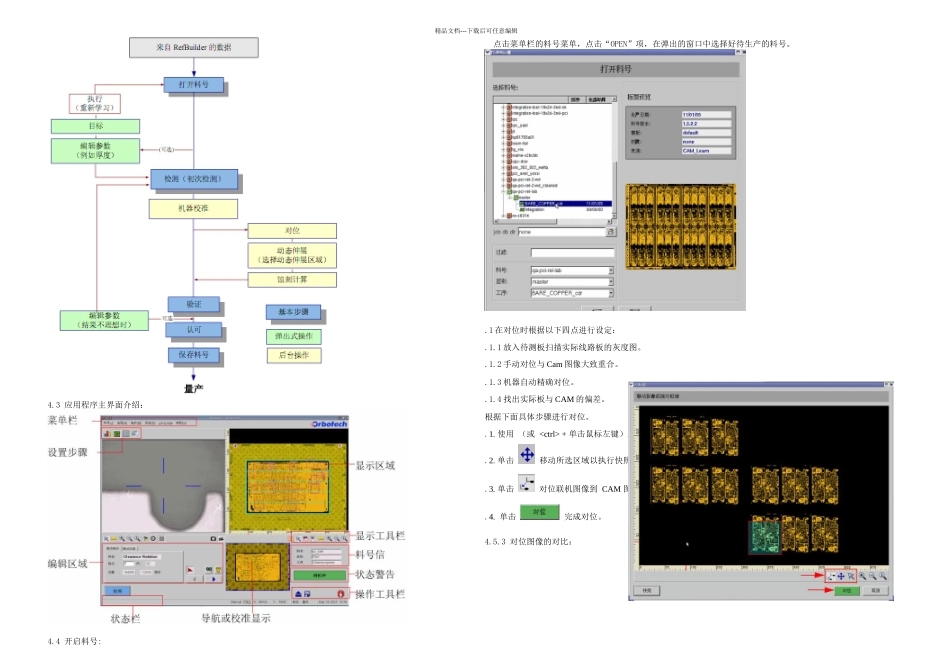

1.0 目的:通过法律规范 AOI 测试机的操作与保养,确保设备稳定运行,满足生产品质之需要。2.0 适用范围:适用于本公司奥宝 DiscoveryAOI 测试机的操作与保养工作。3.0 职责:3.1 设备维修人员负责 AOI 测试机的维修和定期维护,并监督工序日常维护与保养工作。3.2 设备使用工序负责 AOI 测试机的正确操作与日常维护和保养。4.0 操作:开启总电源开关,再按下稳压器绿色按钮启动稳压器电源,再开启如下图机台后面的主开关;.2 打开压缩空气阀门;如图按下机台左侧位置“START”启动按钮,启动机台;4.1.4 启动机台后,计算机系统会直接进入如下画面:先输入用户名和密码,再点击界面上“START”按钮进入应用程序界面。4.1.5 进入应用程序后,如下图机器系统开始初始化软硬件,完成开机。.1 手动初始化:每次启动应用程序时,系统会在首次登录后自动开始初始化。如需要手动初始化,则在菜单栏中选择“MAINTENANCE” (维护) > “INIT” (初始化)手动执行初始化。要初始化所有子系统,单击 “INIT ALL” (全部初始化),或者选择相关的子系统,然后单击“RETRY” (重试)。每个子系统初始化的结果都有 3 个状态:• OK - 该子系统已成功通过初始化• Idle - 该子系统仍需初始化• Fail - 该子系统初始化失败 (在报告中可以查看详情)4.2 AOI 检测操作步骤简介:精品文档---下载后可任意编辑4.3 应用程序主界面介绍:4.4 开启料号: 点击菜单栏的料号菜单,点击“OPEN”项,在弹出的窗口中选择好待生产的料号。.1 在对位时根据以下四点进行设定:.1.1 放入待测板扫描实际线路板的灰度图。.1.2 手动对位与 Cam 图像大致重合。.1.3 机器自动精确对位。.1.4 找出实际板与 CAM 的偏差。根据下面具体步骤进行对位。.1. 使用 (或 + 单击鼠标左键)选择要放大的区域。.2. 单击 移动所选区域以执行快照扫描。.3. 单击 对位联机图像到 CAM 图像。.4. 单击 完成对位。4.5.3 对位图像的对比:来自文件服务器的数据精品文档---下载后可任意编辑4.6 对位完成后,再根据生产板的工艺要求设定相关的参数。参数设定完后进行首板生产确认,确认完后即可进行批量生产。4.8 关机4.8.1 如图先在菜单栏的料号栏点击退出;4.8.2 在如图弹出对话框中选择关机,再点 OK 键数秒后机器自动关闭。4.8.3 机器系统关闭后,按下机台左侧的“STOP”按钮,关闭机台;4.8.4 将机台后面的红色电...
