改善有机电致发光器件的效率和稳定性的研究

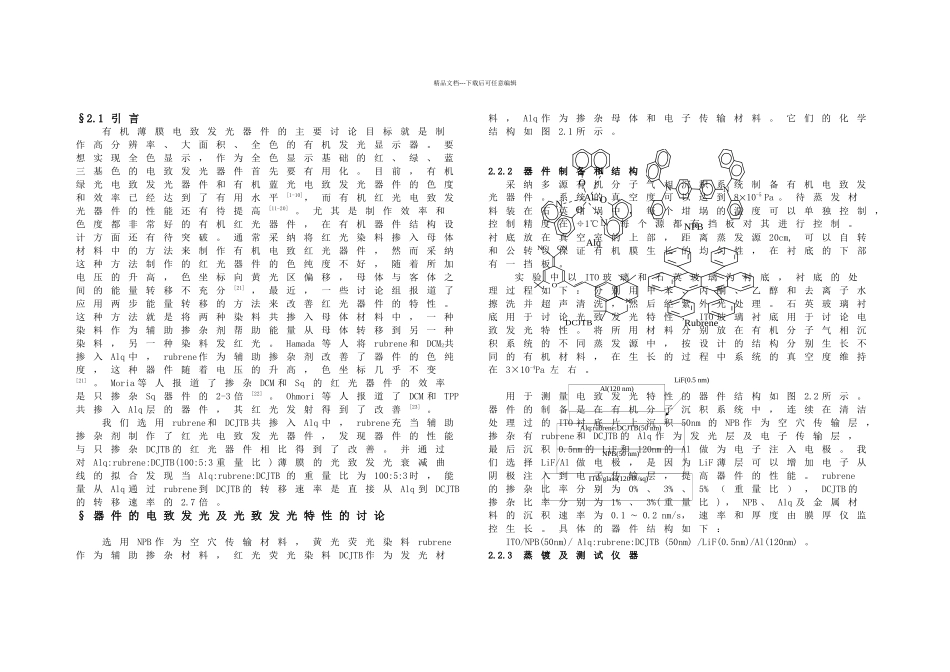

Alq AlNONONONPBNNONNCCNDCJTBRubreneAl(120 nm)LiF(0.5 nm)ITO/glass(120Ω/sq)NPB(50 nm)Alq:rubrene:DCJTB(50 nm)精品文档---下载后可任意编辑§2.1 引 言有机薄膜电致发光器件的主要讨论目标就是制作高分辨率、大面积、全色的有机发光显示器。要想实现全色显示，作为全色显示基础的红、绿、蓝三基色的电致发光器件首先要有用化。目前，有机绿光电致发光器件和有机蓝光电致发光器件的色度和效率已经达到了有用水平[1-10]，而有机红光电致发光器件的性能还有待提高[11-20] 。尤其是制作效率和色度都非常好的有机红光器件，在有机器件结构设计方面还有待突破。通常采纳将红光染料掺入母体材料中的方法来制作有机电致红光器件，然而采纳这种方法制作的红光器件的色纯度不好，随着所加电压的升高，色坐标向黄光区偏移，母体与客体之间的能量转移不充分[21] ，最近，一些讨论组报道了应用两步能量转移的方法来改善红光器件的特性。这种方法就是将两种染料共掺入母体材料中，一种染料作为辅助掺杂剂帮助能量从母体转移到另一种染料，另一种染料发红光。Hamada 等人将rubrene 和DCM2共掺入Alq 中，rubrene 作为辅助掺杂剂改善了器件的色纯度，这种器件随着电压的升高，色坐标几乎不变[21] 。Moria 等人报道了掺杂DCM 和Sq的红光器件的效率是只掺杂Sq器件的2-3 倍[22] 。Ohmori 等人报道了DCM 和TPP共掺入Alq 层的器件，其红光发射得到了改善[23] 。我们选用rubrene 和DCJTB 共掺入Alq 中，rubrene 充当辅助掺杂剂制作了红光电致发光器件，发现器件的性能与只掺杂DCJTB 的红光器件相比得到了改善。并通过对Alq:rubrene:DCJTB(100:5:3 重量比) 薄膜的光致发光衰减曲线的拟合发现当Alq:rubrene:DCJTB 的重量比为100:5:3 时，能量从Alq 通过rubrene 到DCJTB 的转移速率是直接从Alq 到DCJTB的转移速率的2.7 倍。§ 器 件 的 电 致 发 光 及 光 致 发 光 特 性 的 讨 论 选用NPB 作为空穴传输材料，黄光荧光染料rubrene作为辅助掺杂材料，红光荧光染料DCJTB 作为发光材料，Alq 作为掺杂母体和电子传输材料。它们的化学结构如图2.1 所示。2.2.2 器件制备和结构采纳多源有机分子气相沉积系统制备有机电致发光器件。系统的真空度可以达到810-5 Pa 。待蒸发材料装在石英坩埚中，每个坩埚的温度可以单独控制，控制精度在1℃ ，每个源都有挡板对其进行控制。衬底放在真空室的上部，距离蒸发源20...
