数字与模拟电子技术课程设计三位二进制同步加法计数器

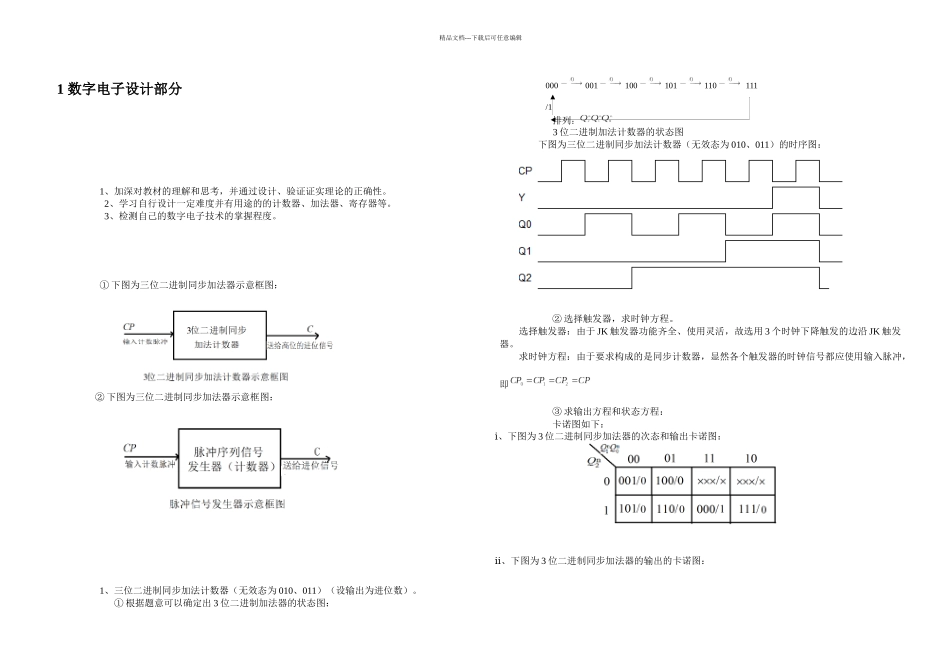

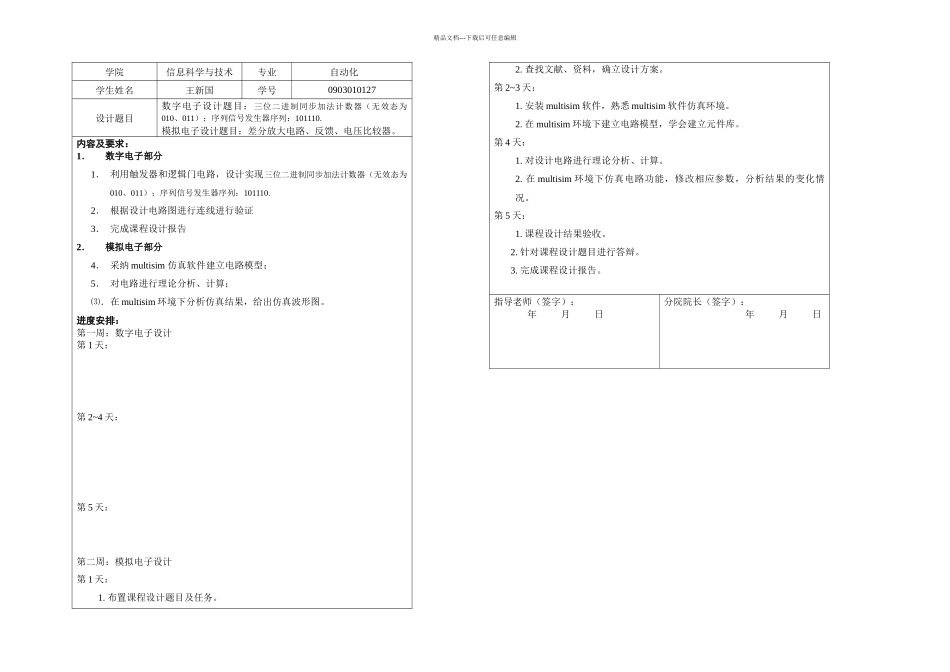

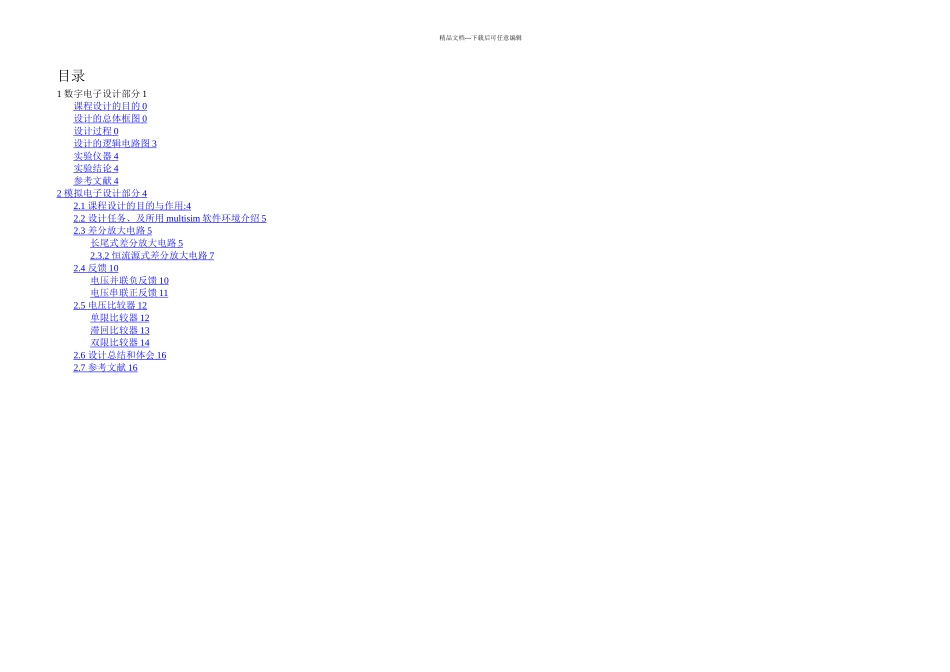

精品文档---下载后可任意编辑学院信息科学与技术专业自动化学生姓名王新国学号0903010127设计题目数字电子设计题目：三位二进制同步加法计数器（无效态为010、011）；序列信号发生器序列：101110.模拟电子设计题目：差分放大电路、反馈、电压比较器。内容及要求：1．数字电子部分1． 利用触发器和逻辑门电路，设计实现三位二进制同步加法计数器（无效态为010、011）；序列信号发生器序列：101110.2． 根据设计电路图进行连线进行验证3． 完成课程设计报告2．模拟电子部分4． 采纳 multisim 仿真软件建立电路模型；5． 对电路进行理论分析、计算；⑶．在 multisim 环境下分析仿真结果，给出仿真波形图。进度安排：第一周：数字电子设计第 1 天： 第 2~4 天：第 5 天： 第二周：模拟电子设计第 1 天：1. 布置课程设计题目及任务。2. 查找文献、资料，确立设计方案。第 2~3 天：1. 安装 multisim 软件，熟悉 multisim 软件仿真环境。2. 在 multisim 环境下建立电路模型，学会建立元件库。第 4 天：1. 对设计电路进行理论分析、计算。2. 在 multisim 环境下仿真电路功能，修改相应参数，分析结果的变化情况。第 5 天：1. 课程设计结果验收。2. 针对课程设计题目进行答辩。3. 完成课程设计报告。指导老师（签字）： 年 月 日分院院长（签字）：年 月 日精品文档---下载后可任意编辑目录1 数字电子设计部分 1课程设计的目的 0 设计的总体框图 0 设计过程 0 设计的逻辑电路图 3 实验仪器 4 实验结论 4 参考文献 4 2 模拟电子设计部分 4 2.1 课程设计的目的与作用 : 4 2.2 设计任务、及所用 multisim 软件环境介绍 5 2.3 差分放大电路 5 长尾式差分放大电路 5 2.3.2 恒流源式差分放大电路 7 2.4 反馈 10 电压并联负反馈 10 电压串联正反馈 11 2.5 电压比较器 12 单限比较器 12 滞回比较器 13 双限比较器 14 2.6 设计总结和体会 16 2.7 参考文献 16 精品文档---下载后可任意编辑1 数字电子设计部分 1、加深对教材的理解和思考，并通过设计、验证证实理论的正确性。 2、学习自行设计一定难度并有用途的的计数器、加法器、寄存器等。 3、检测自己的数字电子技术的掌握程度。① 下图为三位二进制同步加法器示意框图：② 下图为三位二进制同步加法器示意框图：1、三位二进制同步加法计数器（无效态为 010、011）（设输出为进位数）。① 根据...
