数字同步调频广播

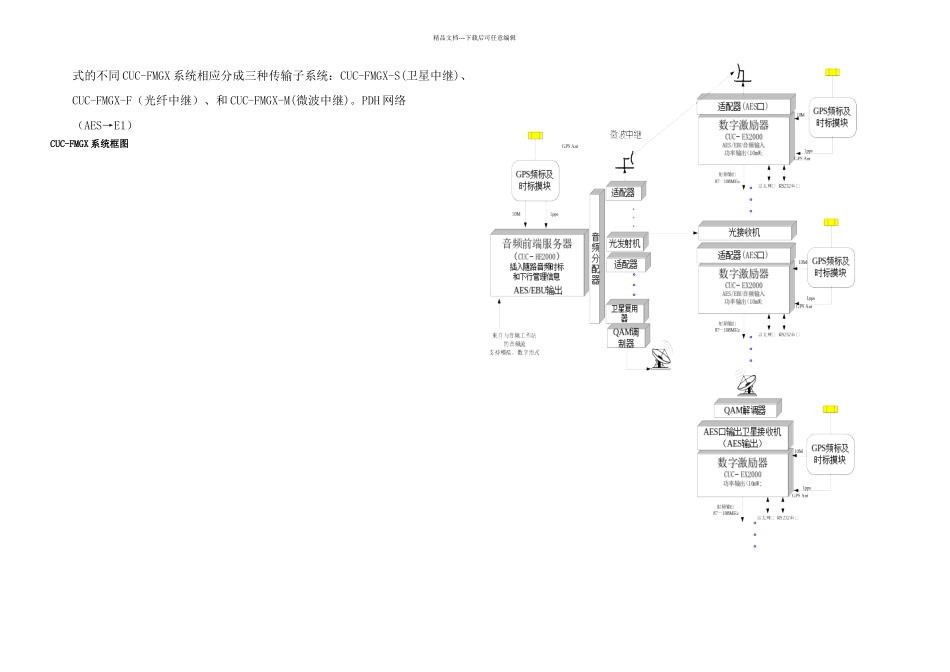

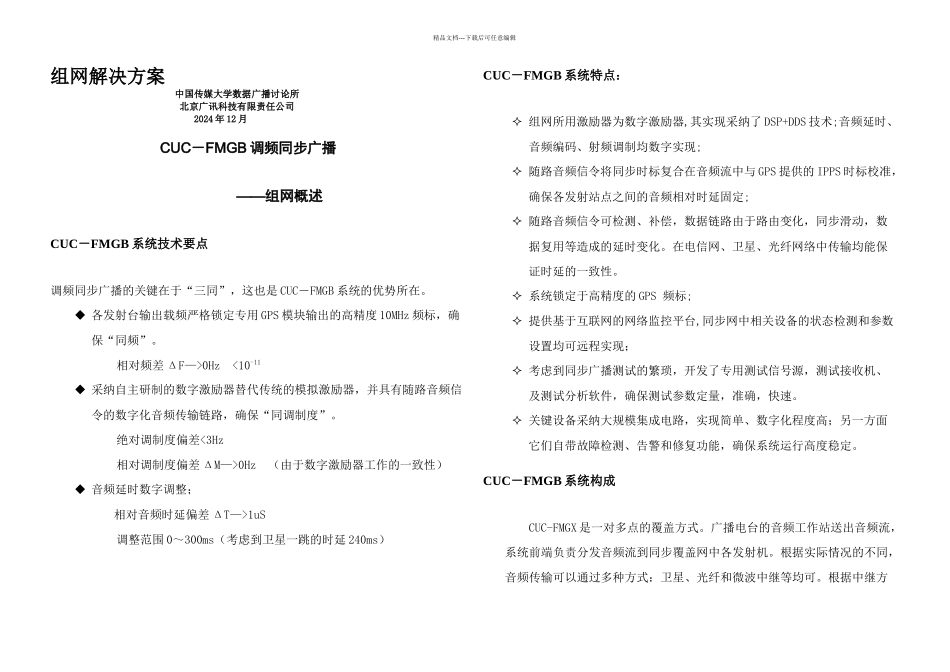

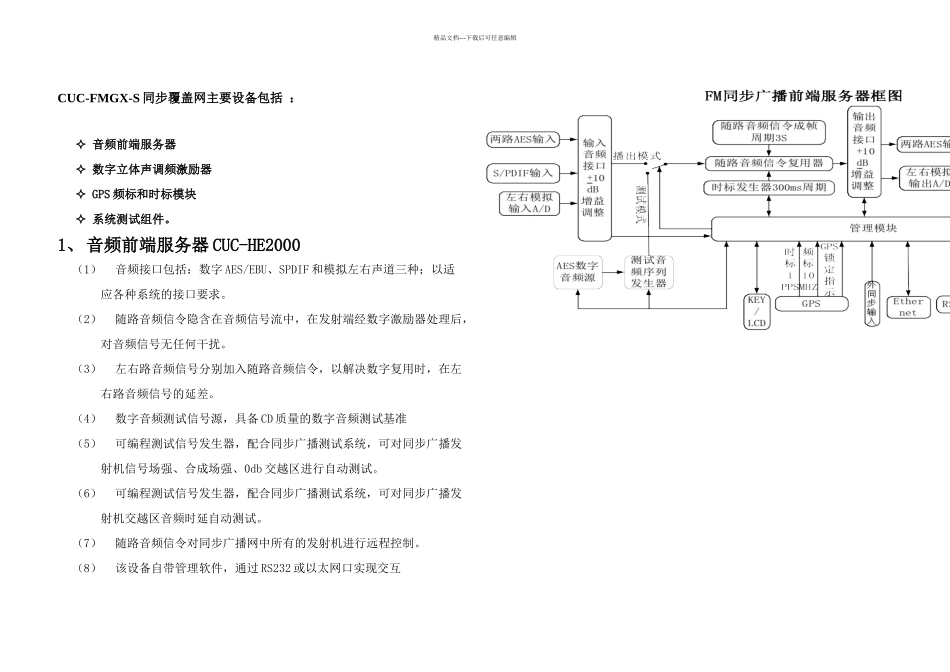

精品文档---下载后可任意编辑组网解决方案中国传媒大学数据广播讨论所 北京广讯科技有限责任公司 2024 年 12 月CUC－FMGB 调频同步广播——组网概述CUC－FMGB 系统技术要点调频同步广播的关键在于“三同”，这也是 CUC－FMGB 系统的优势所在。 各发射台输出载频严格锁定专用 GPS 模块输出的高精度 10MHz 频标，确保“同频”。 相对频差 ΔF—>0Hz <10-11 采纳自主研制的数字激励器替代传统的模拟激励器，并具有随路音频信令的数字化音频传输链路，确保“同调制度”。 绝对调制度偏差<3Hz 相对调制度偏差 ΔM—>0Hz （由于数字激励器工作的一致性） 音频延时数字调整；相对音频时延偏差 ΔT—>1uS 调整范围 0～300ms（考虑到卫星一跳的时延 240ms）CUC－FMGB 系统特点：  组网所用激励器为数字激励器,其实现采纳了 DSP+DDS 技术;音频延时、音频编码、射频调制均数字实现; 随路音频信令将同步时标复合在音频流中与 GPS 提供的 IPPS 时标校准，确保各发射站点之间的音频相对时延固定; 随路音频信令可检测、补偿，数据链路由于路由变化，同步滑动，数据复用等造成的延时变化。在电信网、卫星、光纤网络中传输均能保证时延的一致性。 系统锁定于高精度的 GPS 频标; 提供基于互联网的网络监控平台,同步网中相关设备的状态检测和参数设置均可远程实现； 考虑到同步广播测试的繁琐，开发了专用测试信号源，测试接收机、及测试分析软件，确保测试参数定量，准确，快速。 关键设备采纳大规模集成电路，实现简单、数字化程度高；另一方面它们自带故障检测、告警和修复功能，确保系统运行高度稳定。CUC－FMGB 系统构成CUC-FMGX 是一对多点的覆盖方式。广播电台的音频工作站送出音频流，系统前端负责分发音频流到同步覆盖网中各发射机。根据实际情况的不同，音频传输可以通过多种方式：卫星、光纤和微波中继等均可。根据中继方精品文档---下载后可任意编辑式的不同 CUC-FMGX 系统相应分成三种传输子系统：CUC-FMGX-S(卫星中继)、CUC-FMGX-F（光纤中继）、和 CUC-FMGX-M(微波中继)。PDH 网络（AES→E1）CUC-FMGX 系统框图精品文档---下载后可任意编辑CUC-FMGX-S 同步覆盖网主要设备包括 ： 音频前端服务器 数字立体声调频激励器 GPS 频标和时标模块 系统测试组件。1、音频前端服务器 CUC-HE2000（1）音频接口包括：数字 AES/EBU、SPDIF 和模拟左右声道三种；以适应各...
