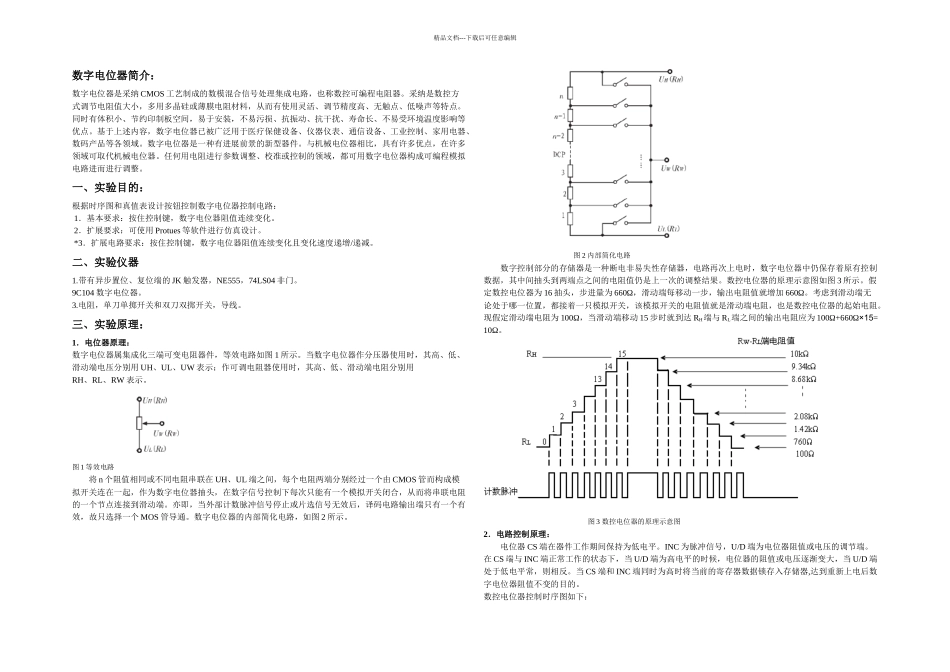

精品文档---下载后可任意编辑数字电位器简介：数字电位器是采纳 CMOS 工艺制成的数模混合信号处理集成电路，也称数控可编程电阻器。采纳是数控方式调节电阻值大小，多用多晶硅或薄膜电阻材料，从而有使用灵活、调节精度高、无触点、低噪声等特点。同时有体积小、节约印制板空间，易于安装，不易污损、抗振动、抗干扰、寿命长、不易受环境温度影响等优点。基于上述内容，数字电位器已被广泛用于医疗保健设备、仪器仪表、通信设备、工业控制、家用电器、数码产品等各领域。数字电位器是一种有进展前景的新型器件。与机械电位器相比，具有许多优点，在许多领域可取代机械电位器。任何用电阻进行参数调整、校准或控制的领域，都可用数字电位器构成可编程模拟电路进而进行调整。一、实验目的：根据时序图和真值表设计按钮控制数字电位器控制电路： 1．基本要求：按住控制键，数字电位器阻值连续变化。 2．扩展要求：可使用 Protues 等软件进行仿真设计。 *3．扩展电路要求：按住控制键，数字电位器阻值连续变化且变化速度递增/递减。二、实验仪器1.带有异步置位、复位端的 JK 触发器，NE555，74LS04 非门。9C104 数字电位器。3.电阻，单刀单掷开关和双刀双掷开关，导线。三、实验原理：1．电位器原理：数字电位器属集成化三端可变电阻器件，等效电路如图 1 所示。当数字电位器作分压器使用时，其高、低、滑动端电压分别用 UH、UL、UW 表示；作可调电阻器使用时，其高、低、滑动端电阻分别用RH、RL、RW 表示。图 1 等效电路将 n 个阻值相同或不同电阻串联在 UH、UL 端之间，每个电阻两端分别经过一个由 CMOS 管而构成模拟开关连在一起，作为数字电位器抽头，在数字信号控制下每次只能有一个模拟开关闭合，从而将串联电阻的一个节点连接到滑动端。亦即，当外部计数脉冲信号停止或片选信号无效后，译码电路输出端只有一个有效，故只选择一个 MOS 管导通。数字电位器的内部简化电路，如图 2 所示。图 2 内部简化电路数字控制部分的存储器是一种断电非易失性存储器，电路再次上电时，数字电位器中仍保存着原有控制数据，其中间抽头到两端点之间的电阻值仍是上一次的调整结果。数控电位器的原理示意图如图 3 所示。假定数控电位器为 16 抽头，步进量为 660Ω，滑动端每移动一步，输出电阻值就增加 660Ω。考虑到滑动端无论处于哪一位置，都接着一只模拟开关，该模拟开关的电阻值就是滑动端电阻，也是数控电位器的起始电阻...
