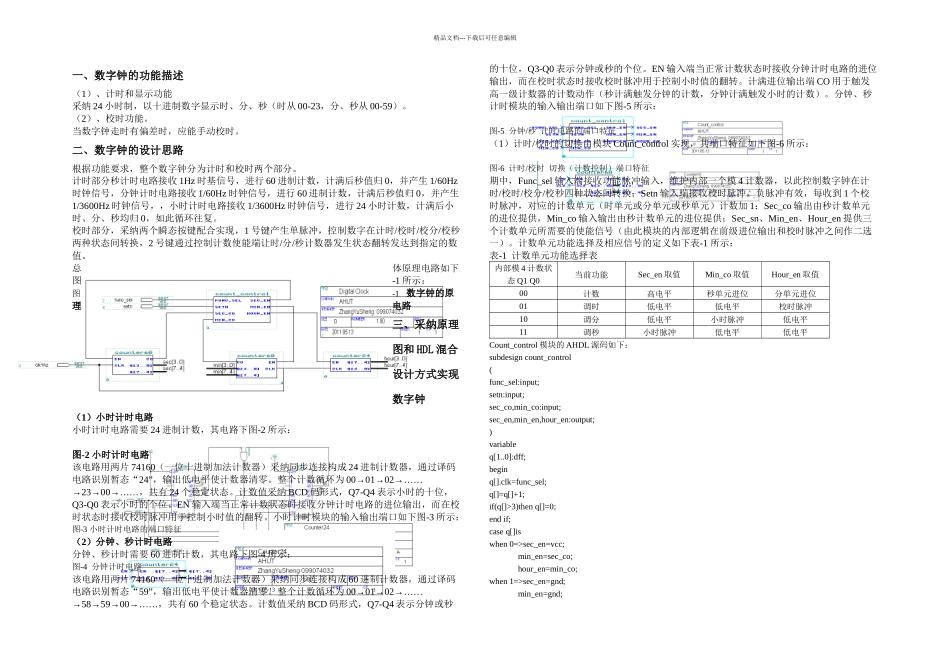

精品文档---下载后可任意编辑一、数字钟的功能描述（1）、计时和显示功能采纳 24 小时制，以十进制数字显示时、分、秒（时从 00-23，分、秒从 00-59）。（2）、校时功能。当数字钟走时有偏差时，应能手动校时。二、数字钟的设计思路根据功能要求，整个数字钟分为计时和校时两个部分。计时部分秒计时电路接收 1Hz 时基信号，进行 60 进制计数，计满后秒值归 0，并产生 1/60Hz时钟信号，分钟计时电路接收 1/60Hz 时钟信号，进行 60 进制计数，计满后秒值归 0，并产生1/3600Hz 时钟信号，，小时计时电路接收 1/3600Hz 时钟信号，进行 24 小时计数，计满后小时、分、秒均归 0，如此循环往复。校时部分，采纳两个瞬态按键配合实现，1 号键产生单脉冲，控制数字在计时/校时/校分/校秒两种状态间转换，2 号键通过控制计数使能端让时/分/秒计数器发生状态翻转发达到指定的数值。总体原理电路如下图-1 所示：图-1 数字钟的原理电路三、采纳原理图和 HDL 混合设计方式实现数字钟（1）小时计时电路小时计时电路需要 24 进制计数，其电路下图-2 所示：图-2 小时计时电路该电路用两片 74160（一位十进制加法计数器）采纳同步连接构成 24 进制计数器，通过译码电路识别暂态“24”，输出低电平使计数器清零。整个计数循环为 00→01→02→……→23→00→……，共有 24 个稳定状态。计数值采纳 BCD 码形式，Q7-Q4 表示小时的十位，Q3-Q0 表示小时的个位。EN 输入端当正常计数状态时接收分钟计时电路的进位输出，而在校时状态时接收校时脉冲用于控制小时值的翻转。小时计时模块的输入输出端口如下图-3 所示：图-3 小时计时电路的端口特征（2）分钟、秒计时电路分钟、秒计时需要 60 进制计数，其电路下图-4 所示：图-4 分钟计时电路该电路用两片 74160（一位十进制加法计数器）采纳同步连接构成 60 进制计数器，通过译码电路识别暂态“59”，输出低电平使计数器清零。整个计数循环为 00→01→02→……→58→59→00→……，共有 60 个稳定状态。计数值采纳 BCD 码形式，Q7-Q4 表示分钟或秒的十位，Q3-Q0 表示分钟或秒的个位。EN 输入端当正常计数状态时接收分钟计时电路的进位输出，而在校时状态时接收校时脉冲用于控制小时值的翻转。计满进位输出端 CO 用于触发高一级计数器的计数动作（秒计满触发分钟的计数，分钟计满触发小时的计数）。分钟、秒计时模块的输入输出端口如下图-5 所示：图-5 分钟/秒...
