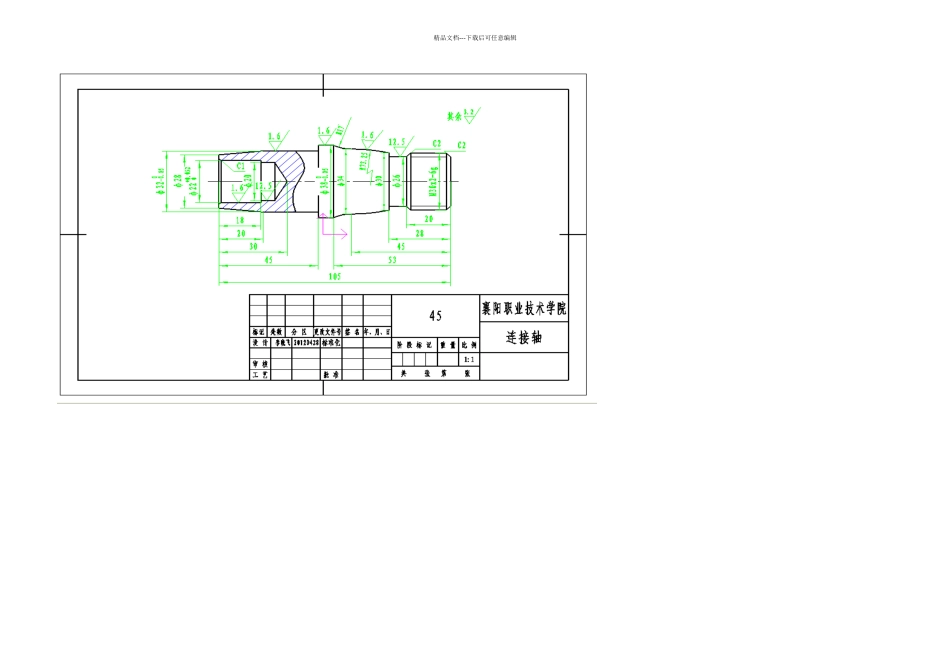

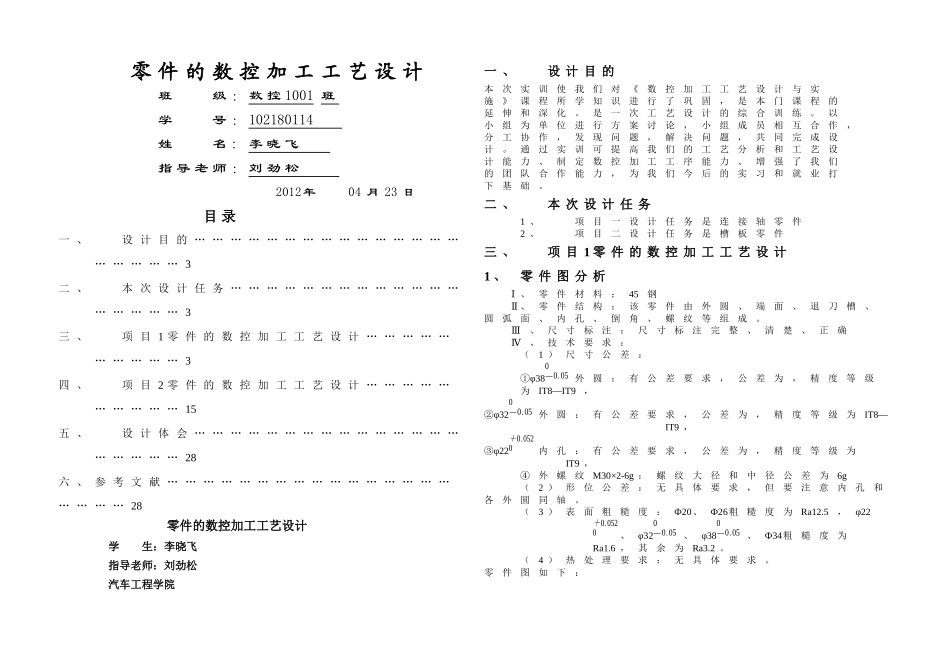

零 件 的 数 控 加 工 工 艺 设 计班 级 ： 数 控 1001 班 学 号 ： 102180114 姓 名 : 李 晓 飞 指 导 老 师 ： 刘 劲 松 2012年 04 月 23 日目 录一 、设 计 目 的 … … … … … … … … … … … … … … …… … … … … 3二 、本 次 设 计 任 务 … … … … … … … … … … … … …… … … … … 3三 、项 目 1 零 件 的 数 控 加 工 工 艺 设 计 … … … … …… … … … … 3四 、项 目 2 零 件 的 数 控 加 工 工 艺 设 计 … … … … …… … … … … 15五 、设 计 体 会 … … … … … … … … … … … … … … …… … … … … 28六 、 参 考 文 献 … … … … … … … … … … … … … … … …… … … … 28零件的数控加工工艺设计学 生：李晓飞指导老师：刘劲松汽车工程学院一 、设 计 目 的本次实训使我们对《数控加工工艺设计与实施》课程所学知识进行了巩固，是本门课程的延伸和深化。是一次工艺设计的综合训练。以小组为单位进行方案讨论，小组成员相互合作，分工协作，发现问题，解决问题，共同完成设计。通过实训可提高我们的工艺分析和工艺设计能力、制定数控加工工序能力、增强了我们的团队合作能力，为我们今后的实习和就业打下基础。二 、本 次 设 计 任 务1 、项目一设计任务是连接轴零件2 、项目二设计任务是槽板零件三 、项 目 1 零 件 的 数 控 加 工 工 艺 设 计1 、零 件 图 分 析Ⅰ 、零件材料：45钢Ⅱ 、零件结构：该零件由外圆、端面、退刀槽、圆弧面、内孔、倒角、螺纹等组成。Ⅲ、尺寸标注：尺寸标注完整、清楚、正确Ⅳ、技术要求：（1 ）尺寸公差：φ38①—0.050外圆：有公差要求，公差为，精度等级为IT8—IT9，φ32②—0.050外圆：有公差要求，公差为，精度等级为IT8—IT9 ，φ22③0＋0.052内孔：有公差要求，公差为，精度等级为IT9 ，④外螺纹M30×2-6g ：螺纹大径和中径公差为6g（2 ）形位公差：无具体要求，但要注意内孔和各外圆同轴。（3 ）表面粗糙度：Ф20、Ф26粗糙度为Ra12.5，φ220＋0.052、φ32—0.050、φ38—0.050、Ф34粗糙度为Ra1.6 ，其余为Ra3.2 。（4 ）热处理要求：无具体要求。零件图如下：精品文档---下载后可任意...
