数控机床加工程序编制基础

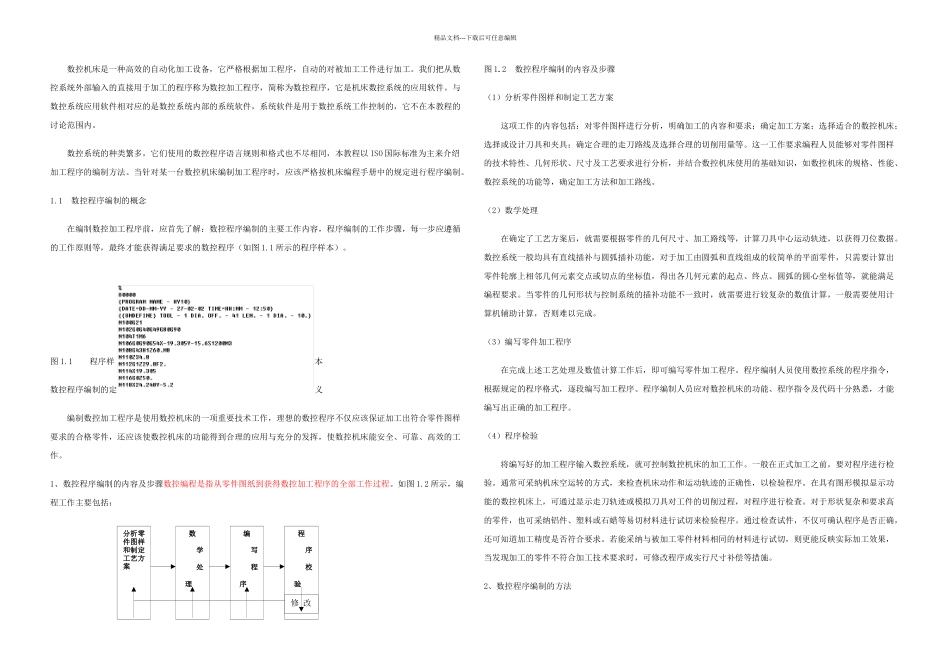

精品文档---下载后可任意编辑数控机床是一种高效的自动化加工设备，它严格根据加工程序，自动的对被加工工件进行加工。我们把从数控系统外部输入的直接用于加工的程序称为数控加工程序，简称为数控程序，它是机床数控系统的应用软件。与数控系统应用软件相对应的是数控系统内部的系统软件，系统软件是用于数控系统工作控制的，它不在本教程的讨论范围内。数控系统的种类繁多，它们使用的数控程序语言规则和格式也不尽相同，本教程以 ISO 国际标准为主来介绍加工程序的编制方法。当针对某一台数控机床编制加工程序时，应该严格按机床编程手册中的规定进行程序编制。1.1 数控程序编制的概念 在编制数控加工程序前，应首先了解：数控程序编制的主要工作内容，程序编制的工作步骤，每一步应遵循的工作原则等，最终才能获得满足要求的数控程序（如图 1.1 所示的程序样本）。 图 1.1 程序样本数控程序编制的定义编制数控加工程序是使用数控机床的一项重要技术工作，理想的数控程序不仅应该保证加工出符合零件图样要求的合格零件，还应该使数控机床的功能得到合理的应用与充分的发挥，使数控机床能安全、可靠、高效的工作。1、数控程序编制的内容及步骤数控编程是指从零件图纸到获得数控加工程序的全部工作过程。如图 1.2 所示，编程工作主要包括：图 1.2 数控程序编制的内容及步骤（1）分析零件图样和制定工艺方案 这项工作的内容包括：对零件图样进行分析，明确加工的内容和要求；确定加工方案；选择适合的数控机床；选择或设计刀具和夹具；确定合理的走刀路线及选择合理的切削用量等。这一工作要求编程人员能够对零件图样的技术特性、几何形状、尺寸及工艺要求进行分析，并结合数控机床使用的基础知识，如数控机床的规格、性能、数控系统的功能等，确定加工方法和加工路线。（2）数学处理 在确定了工艺方案后，就需要根据零件的几何尺寸、加工路线等，计算刀具中心运动轨迹，以获得刀位数据。数控系统一般均具有直线插补与圆弧插补功能，对于加工由圆弧和直线组成的较简单的平面零件，只需要计算出零件轮廓上相邻几何元素交点或切点的坐标值，得出各几何元素的起点、终点、圆弧的圆心坐标值等，就能满足编程要求。当零件的几何形状与控制系统的插补功能不一致时，就需要进行较复杂的数值计算，一般需要使用计算机辅助计算，否则难以完成。（3）编写零件加工程序 在完成上述工艺处理及数值计算工作后，即可编写零件加工程序。程序编制人...
