斯沃数控仿真软件介绍

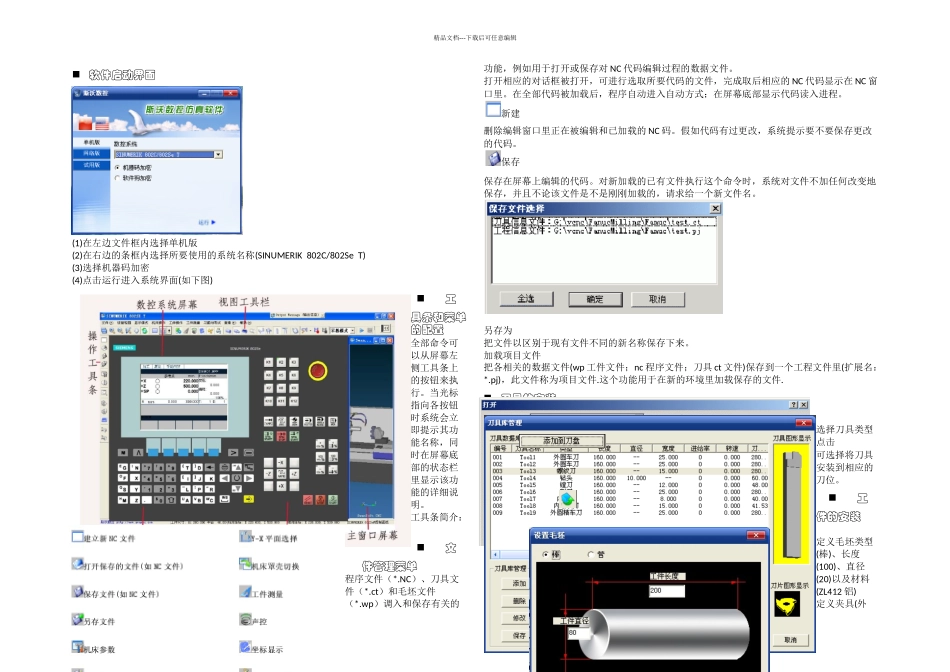

斯沃数控仿真软件介绍_第1页
1/5

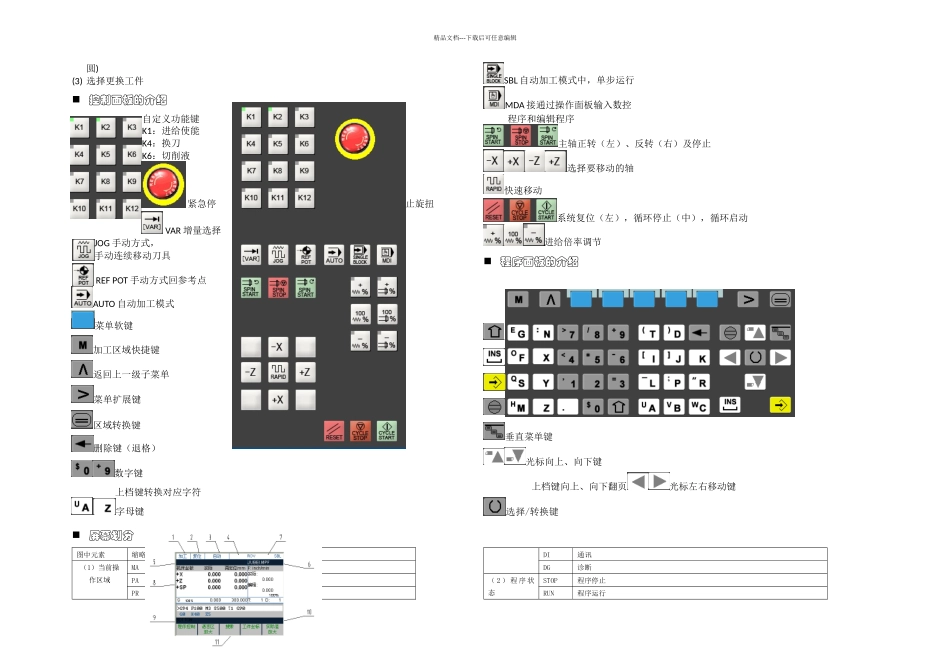

斯沃数控仿真软件介绍_第2页
2/5

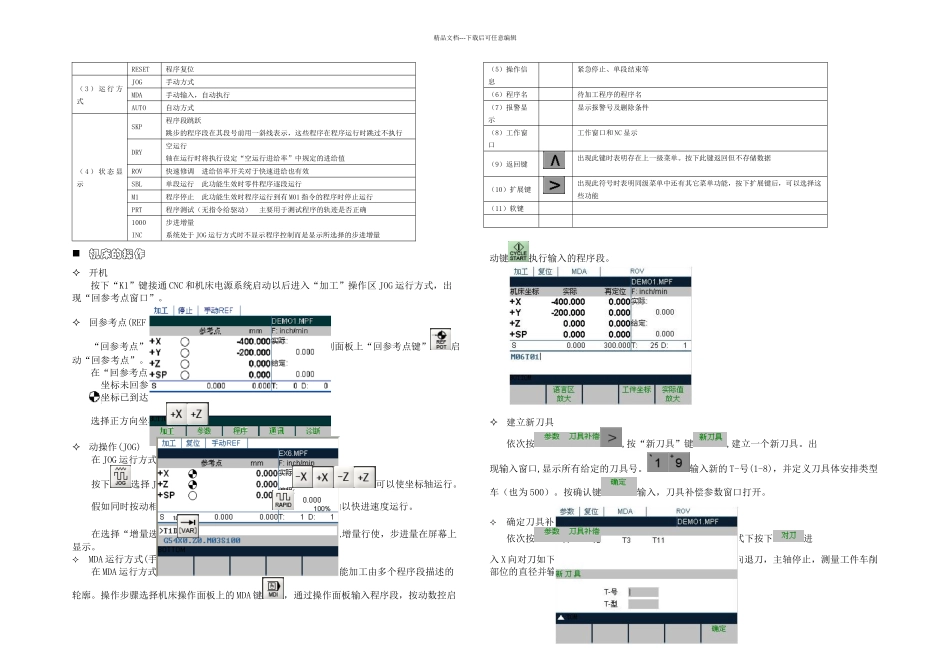

斯沃数控仿真软件介绍_第3页
3/5
精品文档---下载后可任意编辑 软件启动界面(1)在左边文件框内选择单机版(2)在右边的条框内选择所要使用的系统名称(SINUMERIK 802C/802Se T)(3)选择机器码加密(4)点击运行进入系统界面(如下图)工具条和菜单的配置全部命令可以从屏幕左侧工具条上的按钮来执行。当光标指向各按钮时系统会立即提示其功能名称,同时在屏幕底部的状态栏里显示该功能的详细说明。工具条简介:文件管理菜单程序文件(*.NC)、刀具文件(*.ct)和毛坯文件(*.wp)调入和保存有关的功能,例如用于打开或保存对 NC 代码编辑过程的数据文件。打开相应的对话框被打开,可进行选取所要代码的文件,完成取后相应的 NC 代码显示在 NC 窗口里。在全部代码被加载后,程序自动进入自动方式;在屏幕底部显示代码读入进程。新建删除编辑窗口里正在被编辑和已加载的 NC 码。假如代码有过更改,系统提示要不要保存更改的代码。保存保存在屏幕上编辑的代码。对新加载的已有文件执行这个命令时,系统对文件不加任何改变地保存,并且不论该文件是不是刚刚加载的,请求给一个新文件名。另存为把文件以区别于现有文件不同的新名称保存下来。加载项目文件把各相关的数据文件(wp 工件文件;nc 程序文件;刀具 ct 文件)保存到一个工程文件里(扩展名:*.pj),此文件称为项目文件.这个功能用于在新的环境里加载保存的文件. 刀具的安装(1)选择刀具类型(2)点击 可选择将刀具安装到相应的刀位。工件的安装(1)定义毛坯类型(棒)、长度(100)、直径(20)以及材料(ZL412 铝)(2)定义夹具(外精品文档---下载后可任意编辑圆)(3) 选择更换工件 控制面板的介绍自定义功能键K1:进给使能K4:换刀K6:切削液 紧急停止旋扭 VAR 增量选择JOG 手动方式,手动连续移动刀具REF POT 手动方式回参考点AUTO 自动加工模式SBL 自动加工模式中,单步运行MDA 接通过操作面板输入数控程序和编辑程序主轴正转(左)、反转(右)及停止选择要移动的轴快速移动系统复位(左),循环停止(中),循环启动进给倍率调节 程序面板的介绍菜单软键加工区域快捷键返回上一级子菜单菜单扩展键区域转换键删除键(退格)数字键上档键转换对应字符字母键上档键转换对应字符上档键(第二功能键,同 SHIFT)空格键,上档键为插入键回车键报警应答键垂直菜单键光标向上、向下键 上档键向上、向下翻页光标左右移动键选择/转换键 屏幕划分图中元素缩略符含义(1)当前操作区域MA加工PA参数PR程序DI...
