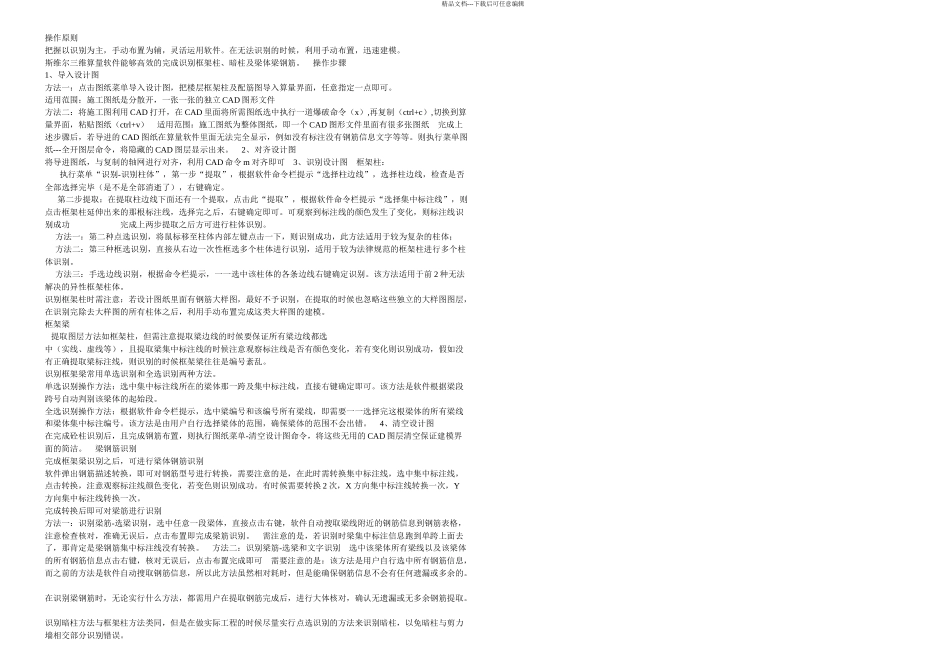

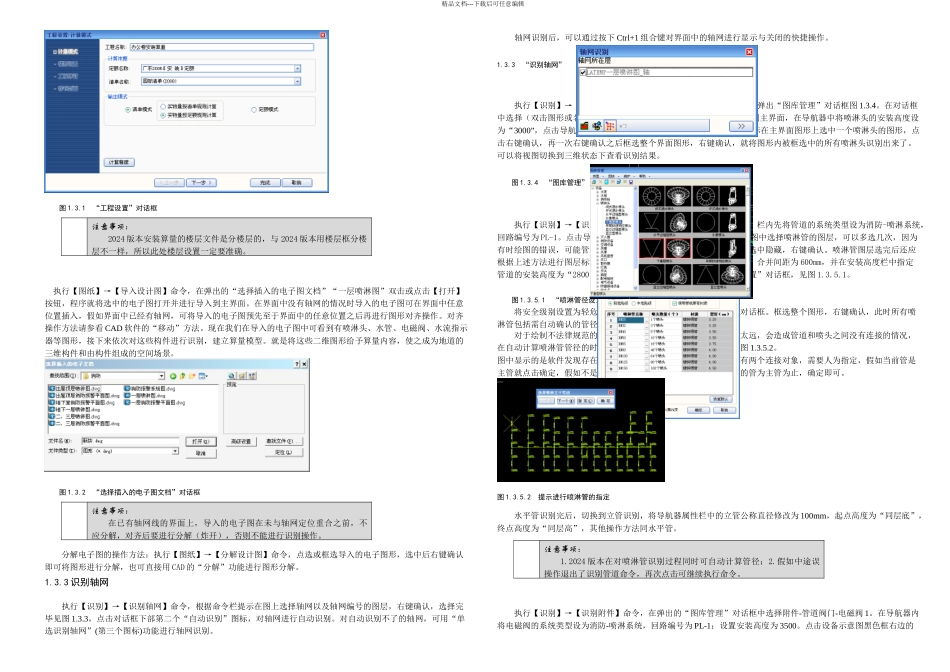

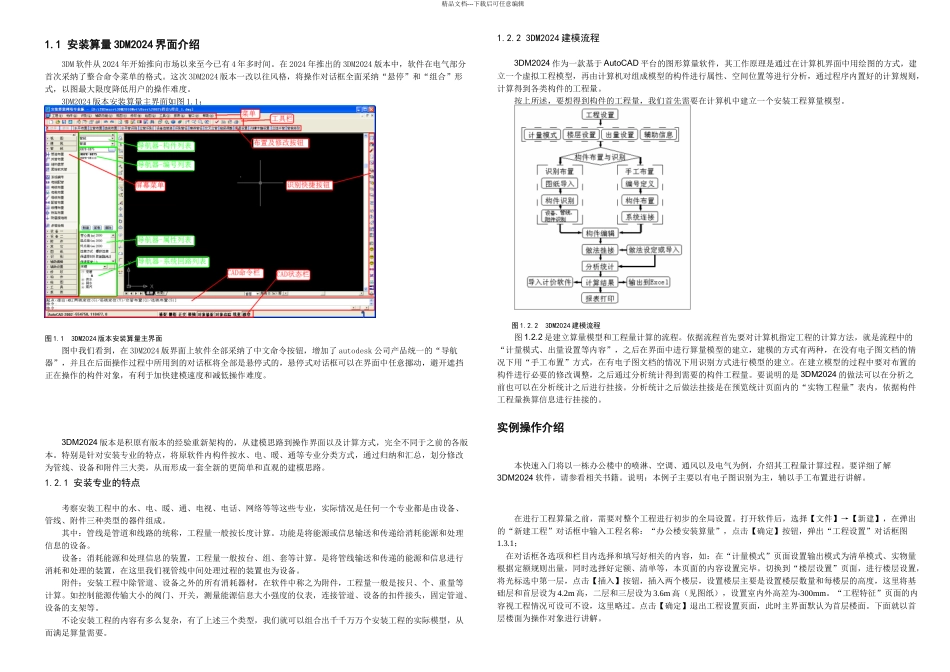

精品文档---下载后可任意编辑操作原则 把握以识别为主，手动布置为辅，灵活运用软件。在无法识别的时候，利用手动布置，迅速建模。 斯维尔三维算量软件能够高效的完成识别框架柱、暗柱及梁体梁钢筋。 操作步骤 1、导入设计图 方法一：点击图纸菜单导入设计图，把楼层框架柱及配筋图导入算量界面，任意指定一点即可。 适用范围：施工图纸是分散开，一张一张的独立 CAD 图形文件 方法二：将施工图利用 CAD 打开，在 CAD 里面将所需图纸选中执行一道爆破命令（x）,再复制（ctrl+c）,切换到算量界面，粘贴图纸（ctrl+v） 适用范围：施工图纸为整体图纸，即一个 CAD 图形文件里面有很多张图纸 完成上述步骤后，若导进的 CAD 图纸在算量软件里面无法完全显示，例如没有标注没有钢筋信息文字等等。则执行菜单图纸---全开图层命令，将隐藏的 CAD 图层显示出来。 2、对齐设计图 将导进图纸，与复制的轴网进行对齐，利用 CAD 命令 m 对齐即可 3、识别设计图 框架柱： 执行菜单“识别-识别柱体”，第一步“提取”，根据软件命令栏提示“选择柱边线”，选择柱边线，检查是否全部选择完毕（是不是全部消逝了），右键确定。 第二步提取：在提取柱边线下面还有一个提取，点击此“提取”，根据软件命令栏提示“选择集中标注线”，则点击框架柱延伸出来的那根标注线，选择完之后，右键确定即可。可观察到标注线的颜色发生了变化，则标注线识别成功 完成上两步提取之后方可进行柱体识别。 方法一：第二种点选识别，将鼠标移至柱体内部左键点击一下，则识别成功，此方法适用于较为复杂的柱体； 方法二：第三种框选识别，直接从右边一次性框选多个柱体进行识别，适用于较为法律规范的框架柱进行多个柱体识别。 方法三：手选边线识别，根据命令栏提示，一一选中该柱体的各条边线右键确定识别。该方法适用于前 2 种无法解决的异性框架柱体。 识别框架柱时需注意：若设计图纸里面有钢筋大样图，最好不予识别，在提取的时候也忽略这些独立的大样图图层，在识别完除去大样图的所有柱体之后，利用手动布置完成这类大样图的建模。 框架梁 提取图层方法如框架柱，但需注意提取梁边线的时候要保证所有梁边线都选中（实线、虚线等），且提取梁集中标注线的时候注意观察标注线是否有颜色变化，若有变化则识别成功，假如没有正确提取梁标注线，则识别的时候框架梁往往是编号紊乱。 识别框架梁常用单选识别和全选识别两种方法。 单选识别...
