新店水厂水电专项施工方案

新店水厂水电专项施工方案_第1页
1/28

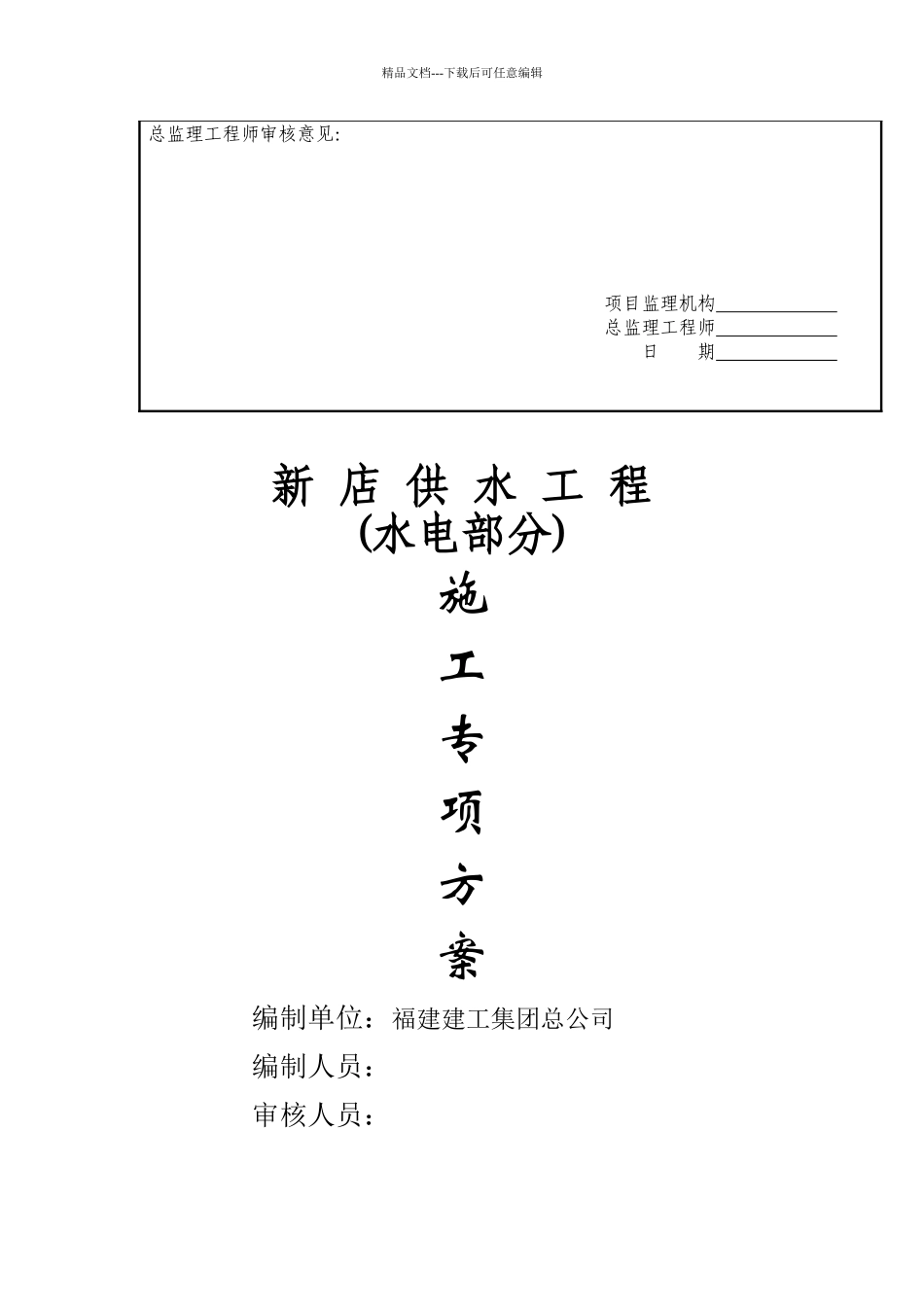

新店水厂水电专项施工方案_第2页
2/28

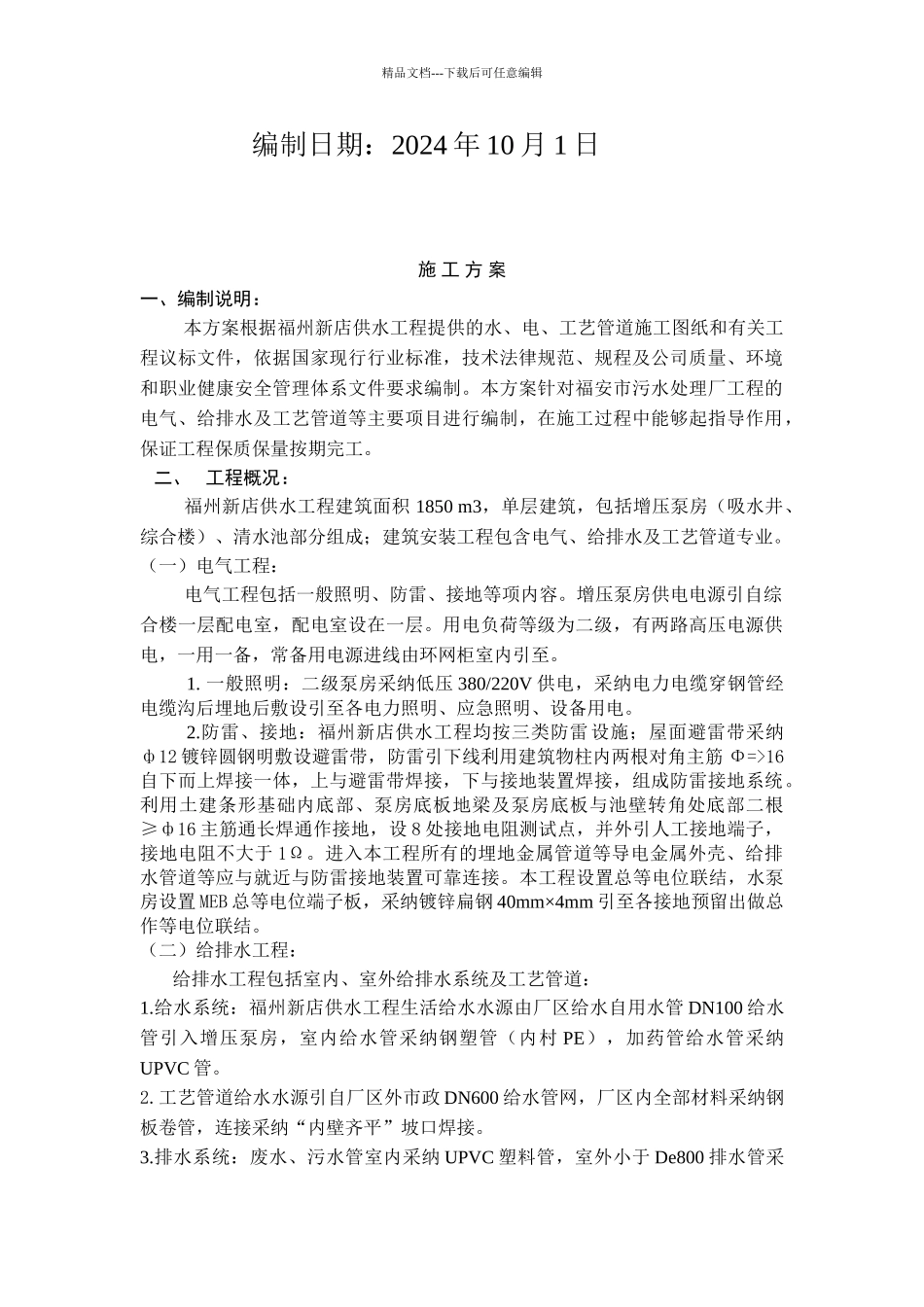

新店水厂水电专项施工方案_第3页
3/28
精品文档---下载后可任意编辑施工组织设计(方案)报审表 编号: 工程名称 : 福州新店供水工程 表号: A2 致: 福州弘信工程监理公司(监理单位)我方已根据施工合同的有关规定完成了 福州新店供水工程水电部分专项施工方案 的编制,并经我方单位上级技术负责人审查批准,请予以审查。 附:施工组织设计(方案) 承包单位(章) 项目经理 日 期 专业监理工程师审查意见: 专业监理工程师 日 期 精品文档---下载后可任意编辑总监理工程师审核意见: 项目监理机构 总监理工程师 日 期 新 店 供 水 工 程(水电部分)施工专项方案编制单位:福建建工集团总公司编制人员:审核人员:精品文档---下载后可任意编辑编制日期:2024 年 10 月 1 日施 工 方 案一、编制说明:本方案根据福州新店供水工程提供的水、电、工艺管道施工图纸和有关工程议标文件,依据国家现行行业标准,技术法律规范、规程及公司质量、环境和职业健康安全管理体系文件要求编制。本方案针对福安市污水处理厂工程的电气、给排水及工艺管道等主要项目进行编制,在施工过程中能够起指导作用,保证工程保质保量按期完工。二、 工程概况:福州新店供水工程建筑面积 1850 m3,单层建筑,包括增压泵房(吸水井、综合楼)、清水池部分组成;建筑安装工程包含电气、给排水及工艺管道专业。(一)电气工程:电气工程包括一般照明、防雷、接地等项内容。增压泵房供电电源引自综合楼一层配电室,配电室设在一层。用电负荷等级为二级,有两路高压电源供电,一用一备,常备用电源进线由环网柜室内引至。1. 一般照明:二级泵房采纳低压 380/220V 供电,采纳电力电缆穿钢管经电缆沟后埋地后敷设引至各电力照明、应急照明、设备用电。2.防雷、接地:福州新店供水工程均按三类防雷设施;屋面避雷带采纳ф12 镀锌圆钢明敷设避雷带,防雷引下线利用建筑物柱内两根对角主筋 Φ=>16自下而上焊接一体,上与避雷带焊接,下与接地装置焊接,组成防雷接地系统。利用土建条形基础内底部、泵房底板地梁及泵房底板与池壁转角处底部二根≥ф16 主筋通长焊通作接地,设 8 处接地电阻测试点,并外引人工接地端子,接地电阻不大于 1Ω。进入本工程所有的埋地金属管道等导电金属外壳、给排水管道等应与就近与防雷接地装置可靠连接。本工程设置总等电位联结,水泵房设置 MEB 总等电位端子板,采纳镀锌扁钢 40mm×4mm 引至各接地预留出做总作等电位联结。(二)给排水...
