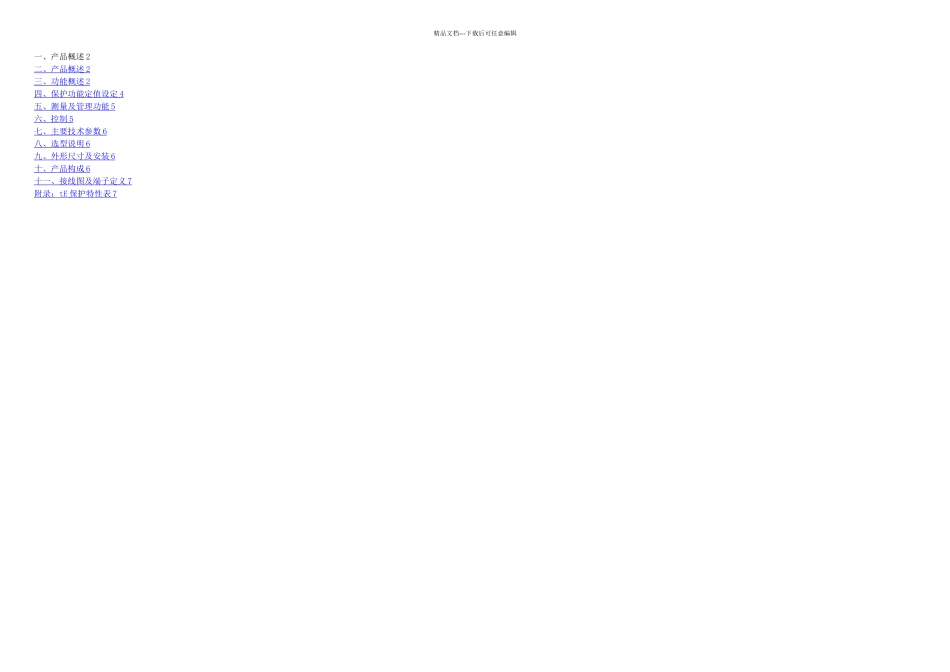

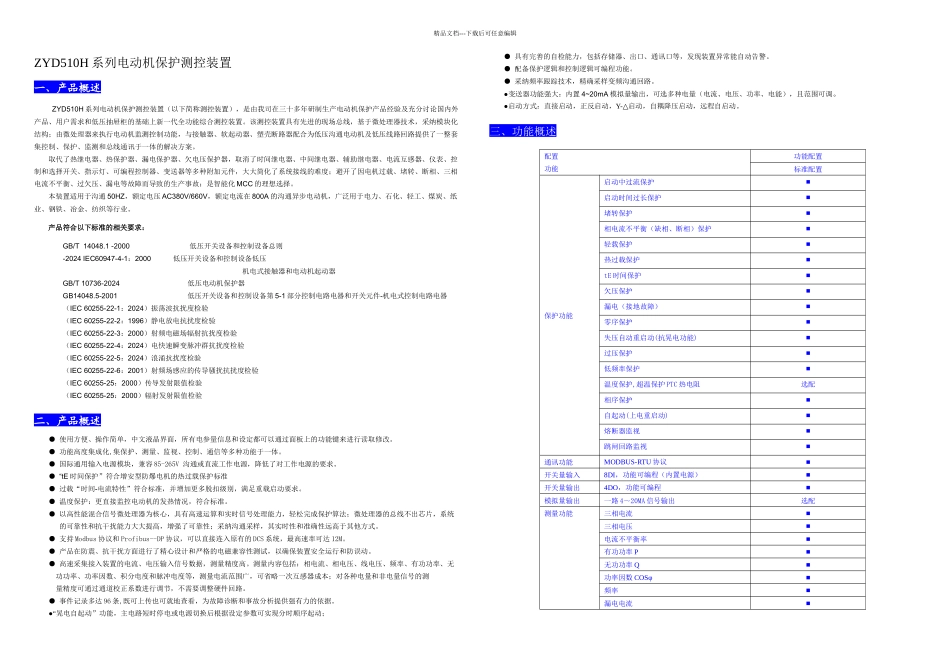

精品文档---下载后可任意编辑一、产品概述 2二、产品概述 2 三、功能概述 2 四、保护功能定值设定 4 五、测量及管理功能 5 六、控制 5 七、主要技术参数 6 八、选型说明 6 九、外形尺寸 及安装 6 十、产品构成 6 十一、接线图及端子定义 7 附录： tE 保护特性表 7 精品文档---下载后可任意编辑ZYD510H 系列电动机保护测控装置一、产品概述ZYD510H 系列电动机保护测控装置（以下简称测控装置），是由我司在三十多年研制生产电动机保护产品经验及充分讨论国内外产品、用户需求和低压抽屉柜的基础上新一代全功能综合测控装置。该测控装置具有先进的现场总线，基于微处理器技术，采纳模块化结构；由微处理器来执行电动机监测控制功能，与接触器、软起动器、塑壳断路器配合为低压沟通电动机及低压线路回路提供了一整套集控制、保护、监测和总线通讯于一体的解决方案。取代了热继电器、热保护器、漏电保护器、欠电压保护器，取消了时间继电器、中间继电器、辅助继电器、电流互感器、仪表、控制和选择开关、指示灯、可编程控制器、变送器等多种附加元件，大大简化了系统接线的难度；避开了因电机过载、堵转、断相、三相电流不平衡、过欠压、漏电等故障而导致的生产事故；是智能化 MCC 的理想选择。本装置适用于沟通 50HZ，额定电压 AC380V/660V，额定电流在 800A 的沟通异步电动机，广泛用于电力、石化、轻工、煤炭、纸业、钢铁、冶金、纺织等行业。产品符合以下标准的相关要求：GB/T 14048.1 -2000 低压开关设备和控制设备总则-2024 IEC60947-4-1：2000 低压开关设备和控制设备低压机电式接触器和电动机起动器GB/T 10736-2024 低压电动机保护器GB14048.5-2001 低压开关设备和控制设备第 5-1 部分控制电路电器和开关元件-机电式控制电路电器（IEC 60255-22-1：2024）振荡波抗扰度检验（IEC 60255-22-2：1996）静电放电抗扰度检验（IEC 60255-22-3：2000）射频电磁场辐射抗扰度检验（IEC 60255-22-4：2024）电快速瞬变脉冲群抗扰度检验（IEC 60255-22-5：2024）浪涌抗扰度检验（IEC 60255-22-6：2001）射频场感应的传导骚扰抗扰度检验（IEC 60255-25：2000）传导发射限值检验（IEC 60255-25：2000）辐射发射限值检验二、产品概述● 使用方便、操作简单，中文液晶界面，所有电参量信息和设定都可以通过面板上的功能键来进行读取修改。● 功能高度集成化,集保护、测量、监视、控制、通信等多种功能于...
