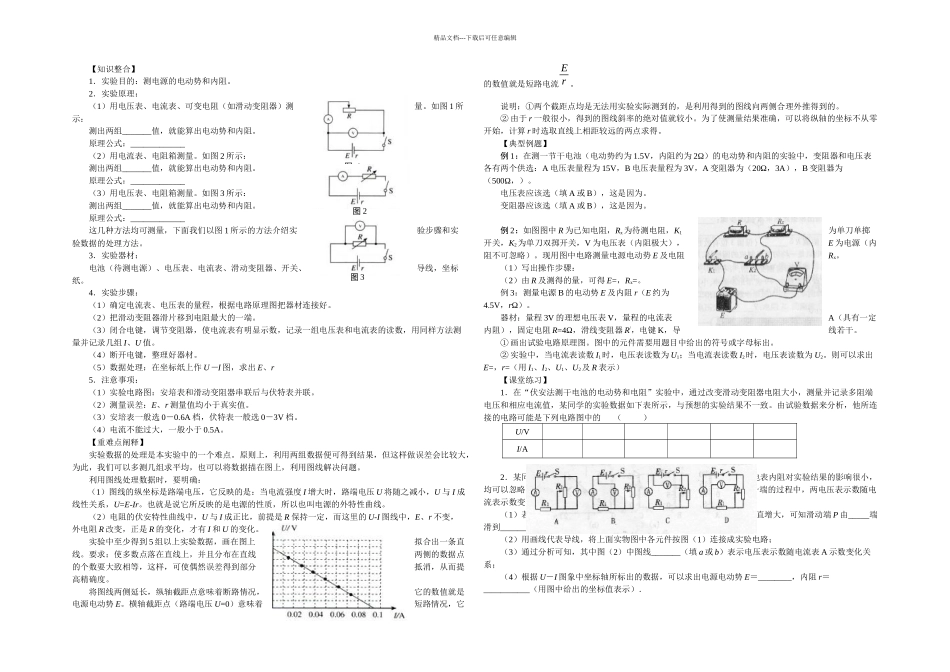

图 1图 2图 3精品文档---下载后可任意编辑【知识整合】1．实验目的：测电源的电动势和内阻。2．实验原理：（1）用电压表、电流表、可变电阻（如滑动变阻器）测量。如图 1 所示：测出两组_______值，就能算出电动势和内阻。原理公式：_____________（2）用电流表、电阻箱测量。如图 2 所示：测出两组_______值，就能算出电动势和内阻。原理公式：_____________（3）用电压表、电阻箱测量。如图 3 所示：测出两组_______值，就能算出电动势和内阻。原理公式：_____________这几种方法均可测量，下面我们以图 1 所示的方法介绍实验步骤和实验数据的处理方法。3．实验器材：电池（待测电源）、电压表、电流表、滑动变阻器、开关、导线，坐标纸。4．实验步骤：（1）确定电流表、电压表的量程，根据电路原理图把器材连接好。（2）把滑动变阻器滑片移到电阻最大的一端。（3）闭合电键，调节变阻器，使电流表有明显示数，记录一组电压表和电流表的读数，用同样方法测量并记录几组 I、U 值。（4）断开电键，整理好器材。（5）数据处理：在坐标纸上作 U－I 图，求出 E、r5．注意事项：（1）实验电路图：安培表和滑动变阻器串联后与伏特表并联。（2）测量误差：E、r 测量值均小于真实值。（3）安培表一般选 0－0.6A 档，伏特表一般选 0－3V 档。（4）电流不能过大，一般小于 0.5A。【重难点阐释】实验数据的处理是本实验中的一个难点。原则上，利用两组数据便可得到结果，但这样做误差会比较大，为此，我们可以多测几组求平均，也可以将数据描在图上，利用图线解决问题。利用图线处理数据时，要明确：（1）图线的纵坐标是路端电压，它反映的是：当电流强度 I 增大时，路端电压 U 将随之减小，U 与 I 成线性关系，U=E-Ir。也就是说它所反映的是电源的性质，所以也叫电源的外特性曲线。（2）电阻的伏安特性曲线中，U 与 I 成正比，前提是 R 保持一定，而这里的 U-I 图线中，E、r 不变，外电阻 R 改变，正是 R 的变化，才有 I 和 U 的变化。实验中至少得到 5 组以上实验数据，画在图上拟合出一条直线。要求：使多数点落在直线上，并且分布在直线两侧的数据点的个数要大致相等，这样，可使偶然误差得到部分抵消，从而提高精确度。将图线两侧延长，纵轴截距点意味着断路情况，它的数值就是电源电动势 E。横轴截距点（路端电压 U=0）意味着短路情况，它的数值就是短路电流Er 。说明：①两个截距点均是无法用实验...
