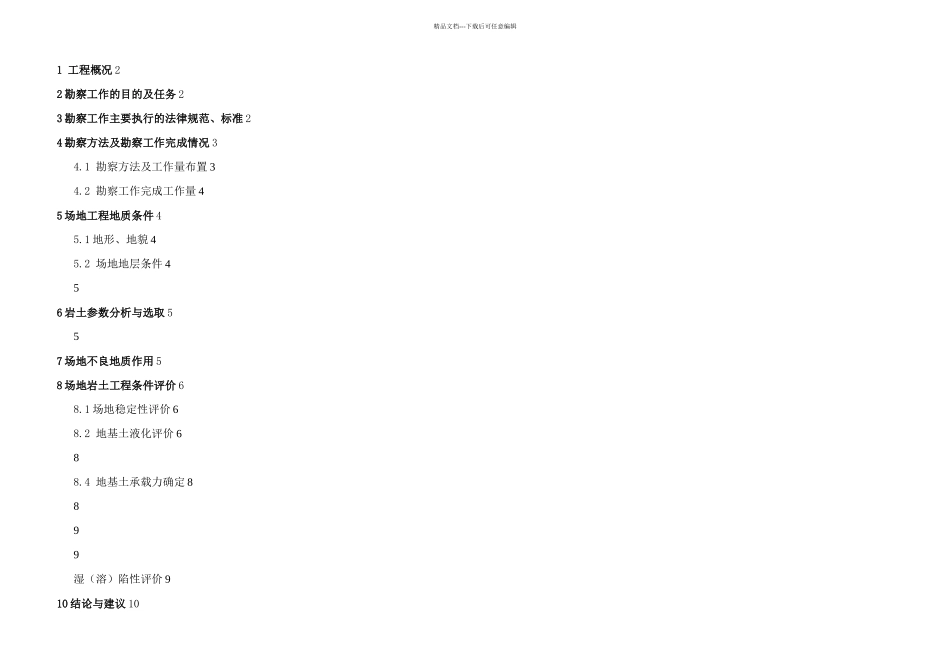

施工图设计勘察_第1页
1/11

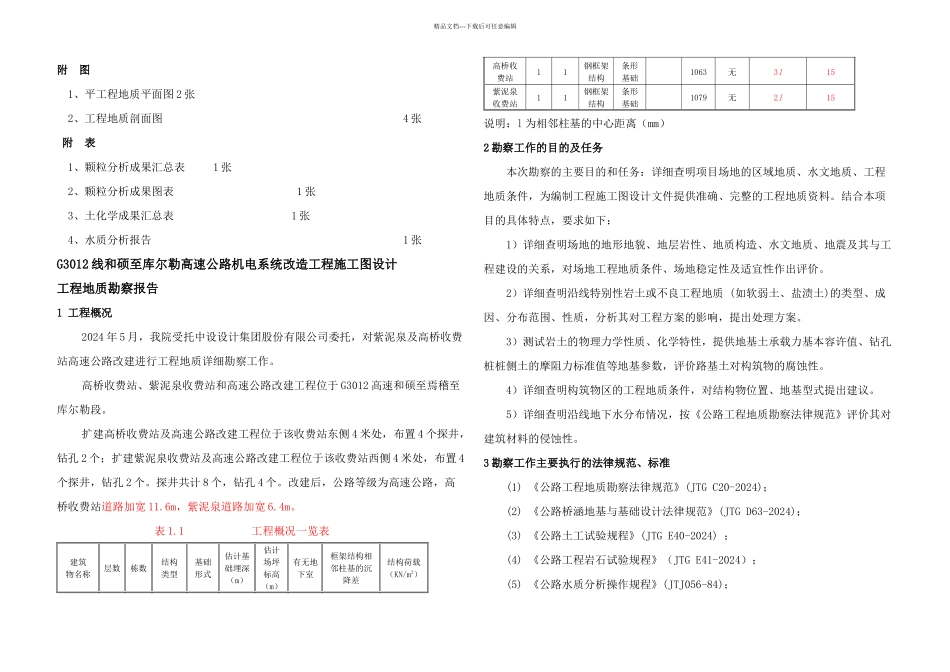

施工图设计勘察_第2页
2/11

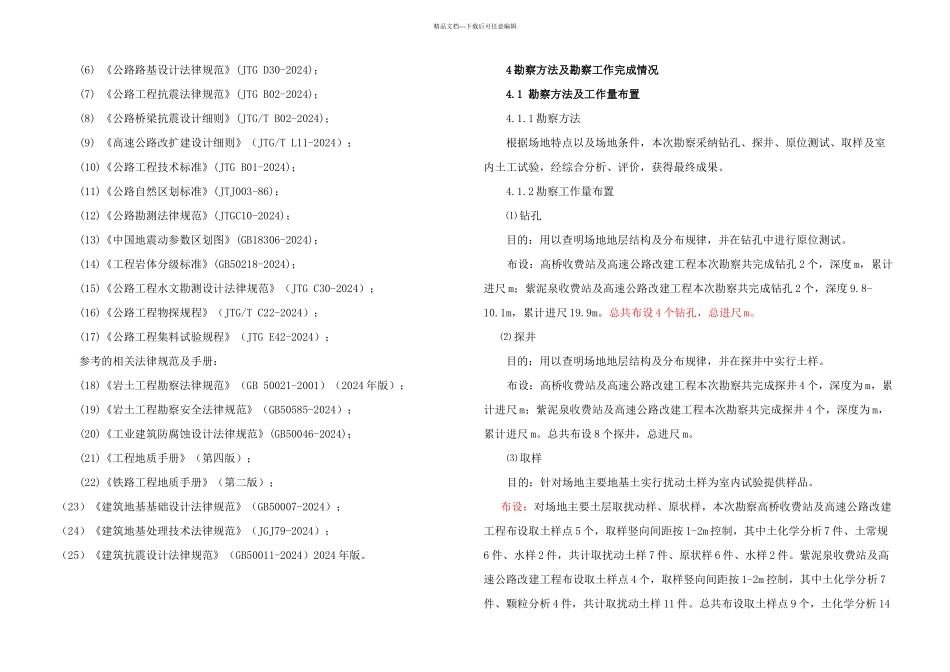

施工图设计勘察_第3页
3/11
精品文档---下载后可任意编辑1 工程概况 22 勘察工作的目的及任务 23 勘察工作主要执行的法律规范、标准 24 勘察方法及勘察工作完成情况 34.1 勘察方法及工作量布置 34.2 勘察工作完成工作量 45 场地工程地质条件 45.1 地形、地貌 45.2 场地地层条件 456 岩土参数分析与选取 557 场地不良地质作用 58 场地岩土工程条件评价 68.1 场地稳定性评价 68.2 地基土液化评价 688.4 地基土承载力确定 8899湿(溶)陷性评价 910 结论与建议 10精品文档---下载后可任意编辑附 图1、平工程地质平面图 2 张2、工程地质剖面图 4 张附 表1、颗粒分析成果汇总表 1 张2、颗粒分析成果图表 1 张3、土化学成果汇总表 1 张4、水质分析报告 1 张G3012 线和硕至库尔勒高速公路机电系统改造工程施工图设计 工程地质勘察报告1 工程概况2024 年 5 月,我院受托中设设计集团股份有限公司委托,对紫泥泉及高桥收费站高速公路改建进行工程地质详细勘察工作。高桥收费站、紫泥泉收费站和高速公路改建工程位于 G3012 高速和硕至焉稽至库尔勒段。扩建高桥收费站及高速公路改建工程位于该收费站东侧 4 米处,布置 4 个探井,钻孔 2 个;扩建紫泥泉收费站及高速公路改建工程位于该收费站西侧 4 米处,布置 4个探井,钻孔 2 个。探井共计 8 个,钻孔 4 个。改建后,公路等级为高速公路,高桥收费站道路加宽 11.6m,紫泥泉道路加宽 6.4m。 表 1.1 工程概况一览表 建筑 物名称层数栋数结构类型基础形式估计基础埋深(m)估计场坪标高(m)有无地下室框架结构相邻柱基的沉降差结构荷载(KN/m2)高桥收费站11钢框架结构条形基础1063无3l15紫泥泉收费站11钢框架结构条形基础1079无2l15说明:l 为相邻柱基的中心距离(mm)2 勘察工作的目的及任务本次勘察的主要目的和任务:详细查明项目场地的区域地质、水文地质、工程地质条件,为编制工程施工图设计文件提供准确、完整的工程地质资料。结合本项目的具体特点,要求如下:1)详细查明场地的地形地貌、地层岩性、地质构造、水文地质、地震及其与工程建设的关系,对场地工程地质条件、场地稳定性及适宜性作出评价。2)详细查明沿线特别性岩土或不良工程地质 (如软弱土、盐渍土)的类型、成因、分布范围、性质,分析其对工程方案的影响,提出处理方案。3)测试岩土的物理力学性质、化学特性,提供地基土承载力基本容许值、钻孔桩桩侧土的摩阻力标准值等地基参...
