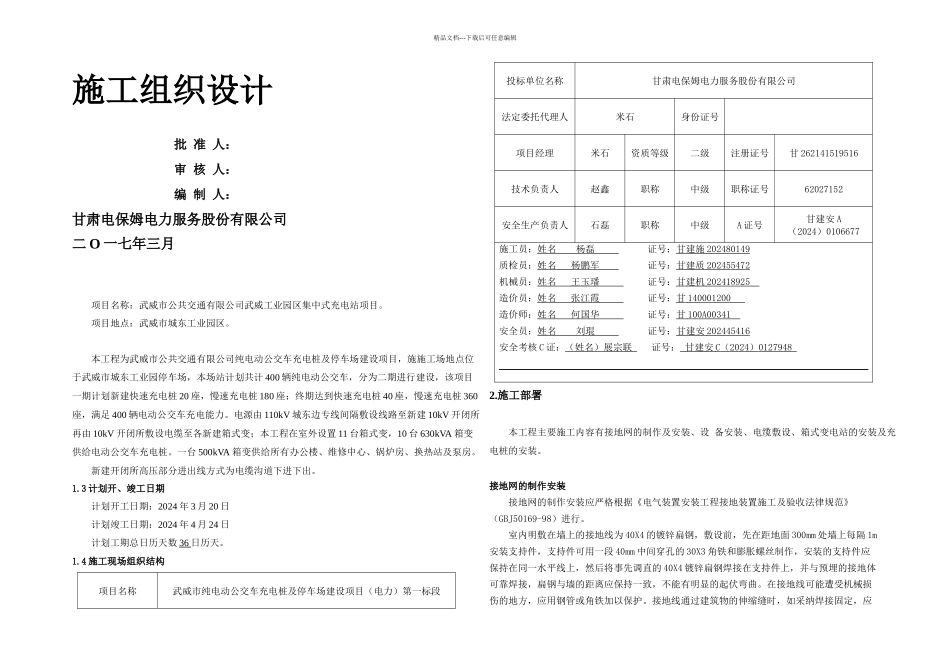

精品文档---下载后可任意编辑施工组织设计 批 准 人： 审 核 人： 编 制 人：甘肃电保姆电力服务股份有限公司二 O 一七年三月项目名称：武威市公共交通有限公司武威工业园区集中式充电站项目。项目地点：武威市城东工业园区。本工程为武威市公共交通有限公司纯电动公交车充电桩及停车场建设项目，施施工场地点位于武威市城东工业园停车场，本场站计划共计 400 辆纯电动公交车，分为二期进行建设，该项目一期计划新建快速充电桩 20 座，慢速充电桩 180 座；终期达到快速充电桩 40 座，慢速充电桩 360座，满足 400 辆电动公交车充电能力。电源由 110kV 城东边专线间隔敷设线路至新建 10kV 开闭所再由 10kV 开闭所敷设电缆至各新建箱式变；本工程在室外设置 11 台箱式变，10 台 630kVA 箱变供给电动公交车充电桩。一台 500kVA 箱变供给所有办公楼、维修中心、锅炉房、换热站及泵房。新建开闭所高压部分进出线方式为电缆沟道下进下出。1.3 计划开、竣工日期计划开工日期：2024 年 3 月 20 日计划竣工日期：2024 年 4 月 24 日计划工期总日历天数 36 日历天。1.4 施工现场组织结构项目名称武威市纯电动公交车充电桩及停车场建设项目（电力）第一标段投标单位名称甘肃电保姆电力服务股份有限公司法定委托代理人米石身份证号项目经理米石资质等级二级注册证号甘 262141519516技术负责人赵鑫职称中级职称证号62027152安全生产负责人石磊职称中级A 证号甘建安 A（2024）0106677施工员：姓名 杨磊 证号：甘建施 202480149 质检员：姓名 杨鹏军 证号：甘建质 202455472 机械员：姓名 王玉璠 证号：甘建机 202418925 造价员：姓名 张江霞 证号：甘 140001200 造价师：姓名 何国华 证号：甘 100A00341 安全员：姓名 刘琨 证号：甘建安 202445416 安全考核 C 证：（姓名）展宗联 证号： 甘建安 C （ 2024 ） 0127948 2.施工部署本工程主要施工内容有接地网的制作及安装、设 备安装、电缆敷设、箱式变电站的安装及充电桩的安装。接地网的制作安装接地网的制作安装应严格根据《电气装置安装工程接地装置施工及验收法律规范》（GBJ50169-98）进行。室内明敷在墙上的接地线为 40X4 的镀锌扁钢，敷设前，先在距地面 300mm 处墙上每隔 1m安装支持件，支持件可用一段 40mm 中间穿孔的 30X3 角铁和膨胀螺丝制作，安装的支持件应保持在同一水平线上，然后将事先调直的 ...
