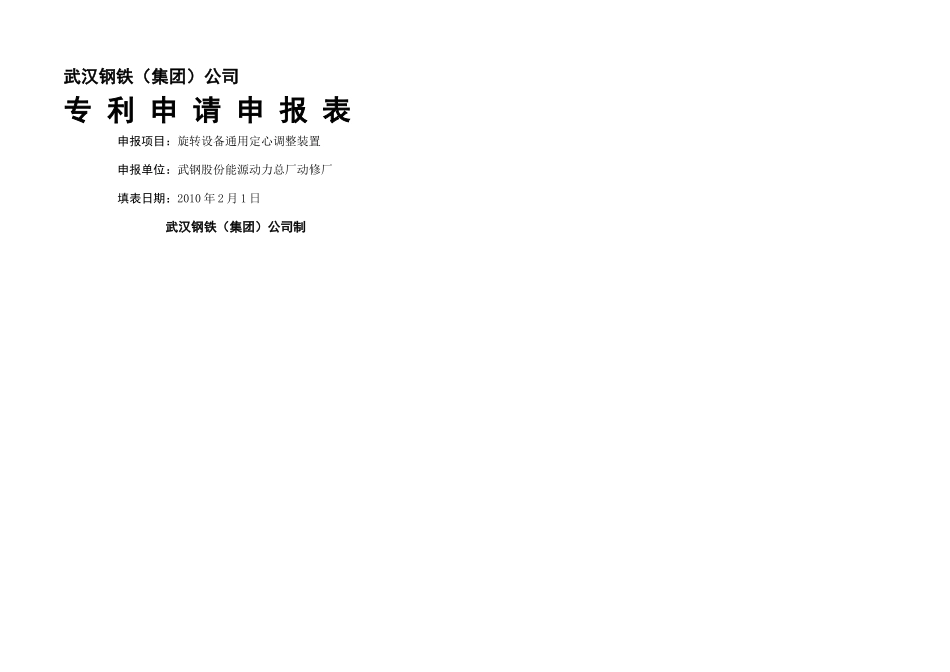

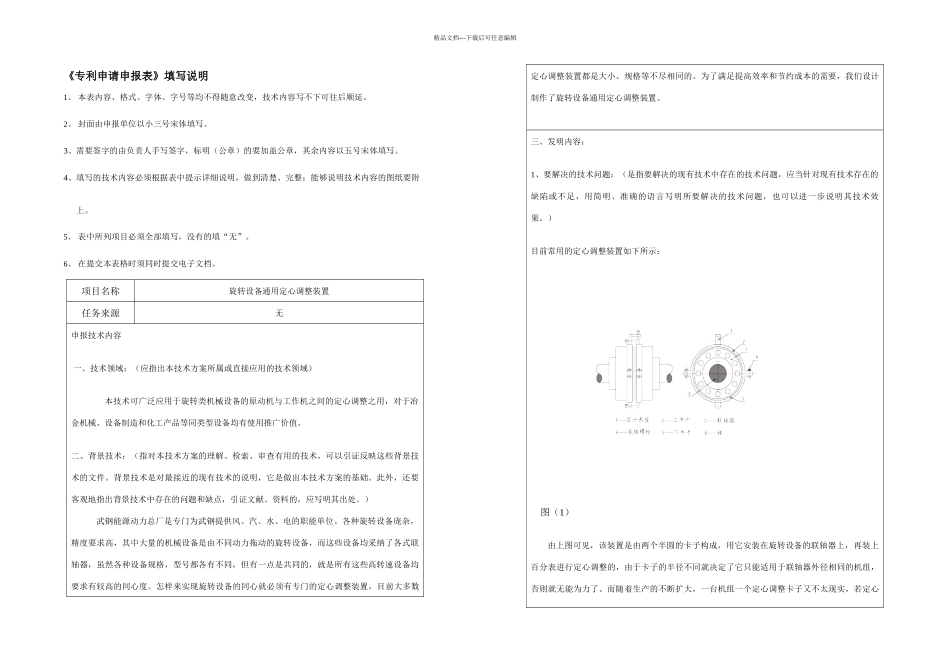

武汉钢铁(集团)公司专 利 申 请 申 报 表申报项目:旋转设备通用定心调整装置申报单位:武钢股份能源动力总厂动修厂填表日期:2010 年 2 月 1 日武汉钢铁(集团)公司制精品文档---下载后可任意编辑《专利申请申报表》填写说明1、 本表内容、格式、字体、字号等均不得随意改变,技术内容写不下可往后顺延。2、 封面由申报单位以小三号宋体填写。3、需要签字的由负责人手写签字,标明(公章)的要加盖公章,其余内容以五号宋体填写。4、填写的技术内容必须根据表中提示详细说明,做到清楚、完整;能够说明技术内容的图纸要附上。5、 表中所列项目必须全部填写,没有的填“无”。6、 在提交本表格时须同时提交电子文档。项目名称旋转设备通用定心调整装置任务来源无申报技术内容 一、技术领域:(应指出本技术方案所属或直接应用的技术领域)本技术可广泛应用于旋转类机械设备的原动机与工作机之间的定心调整之用,对于冶金机械、设备制造和化工产品等同类型设备均有使用推广价值。二、背景技术:(指对本技术方案的理解、检索、审查有用的技术,可以引证反映这些背景技术的文件。背景技术是对最接近的现有技术的说明,它是做出本技术方案的基础。此外,还要客观地指出背景技术中存在的问题和缺点,引证文献、资料的,应写明其出处。)武钢能源动力总厂是专门为武钢提供风、汽、水、电的职能单位。各种旋转设备庞杂,精度要求高,其中大量的机械设备是由不同动力拖动的旋转设备,而这些设备均采纳了各式联轴器,虽然各种设备规格,型号都各有不同,但有一点是共同的,就是所有这些高转速设备均要求有较高的同心度。怎样来实现旋转设备的同心就必须有专门的定心调整装置,目前大多数定心调整装置都是大小、规格等不尽相同的。为了满足提高效率和节约成本的需要,我们设计制作了旋转设备通用定心调整装置。三、发明内容: 1、要解决的技术问题:(是指要解决的现有技术中存在的技术问题,应当针对现有技术存在的缺陷或不足,用简明、准确的语言写明所要解决的技术问题,也可以进一步说明其技术效果。)目前常用的定心调整装置如下所示: 图(1)由上图可见,该装置是由两个半圆的卡子构成,用它安装在旋转设备的联轴器上,再装上百分表进行定心调整的,由于卡子的半径不同就决定了它只能适用于联轴器外径相同的机组,否则就无能为力了。而随着生产的不断扩大,一台机组一个定心调整卡子又不太现实,若定心精品文档---下载后可任意...
