日光灯电子整流器电路工作原理及种电路图

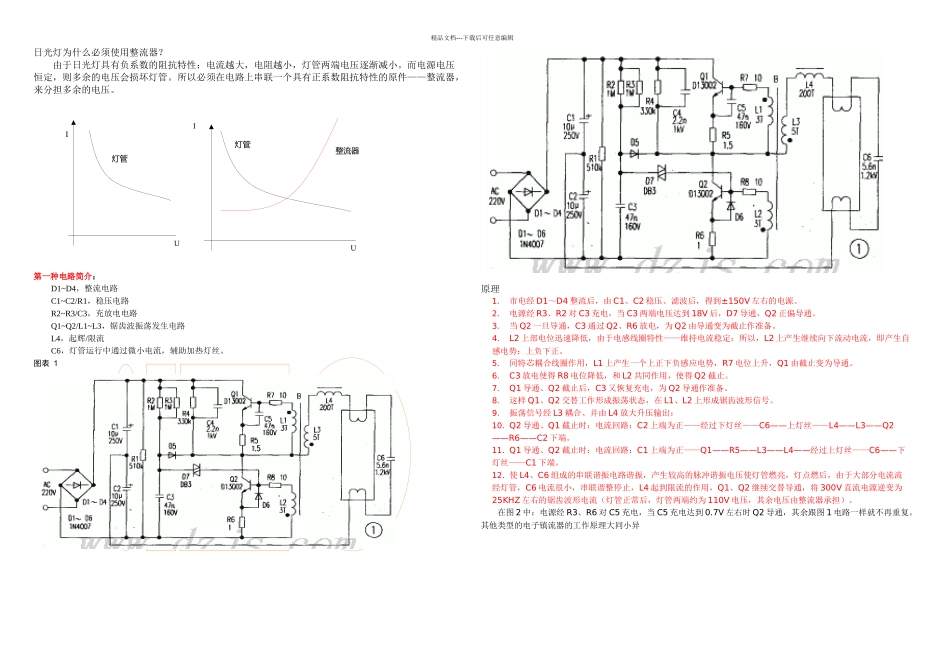

日光灯电子整流器电路工作原理及种电路图_第1页
1/5

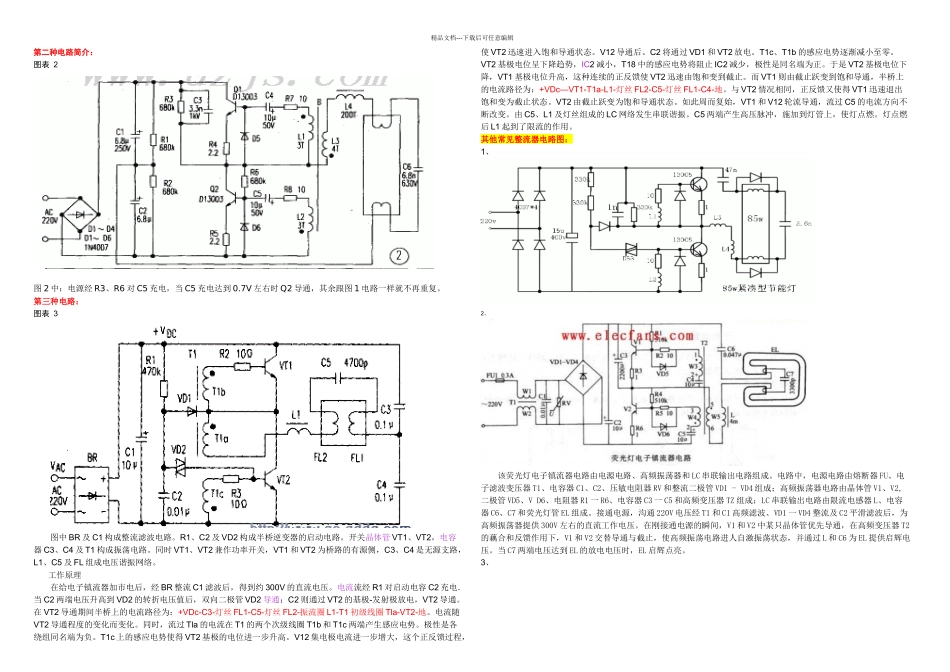

日光灯电子整流器电路工作原理及种电路图_第2页
2/5

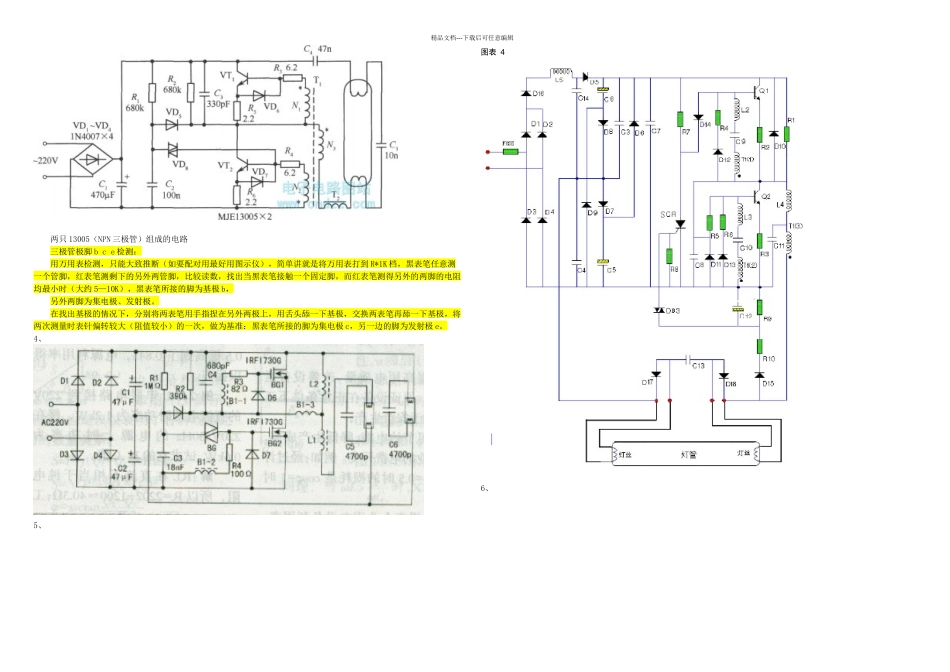

日光灯电子整流器电路工作原理及种电路图_第3页
3/5
UI灯管UI灯管整流器精品文档---下载后可任意编辑日光灯为什么必须使用整流器?由于日光灯具有负系数的阻抗特性:电流越大,电阻越小,灯管两端电压逐渐减小。而电源电压恒定,则多余的电压会损坏灯管。所以必须在电路上串联一个具有正系数阻抗特性的原件——整流器,来分担多余的电压。第一种电路简介:D1~D4,整流电路C1~C2/R1,稳压电路R2~R3/C3,充放电电路Q1~Q2/L1~L3,锯齿波振荡发生电路L4,起辉/限流C6,灯管运行中通过微小电流,辅助加热灯丝。图表 1原理1.市电经 D1~D4 整流后,由 C1、C2 稳压、滤波后,得到±150V 左右的电源。2.电源经 R3、R2 对 C3 充电,当 C3 两端电压达到 18V 后,D7 导通,Q2 正偏导通。3.当 Q2 一旦导通,C3 通过 Q2、R6 放电,为 Q2 由导通变为截止作准备。4.L2 上部电位迅速降低,由于电感线圈特性——维持电流稳定:所以,L2 上产生继续向下流动电流,即产生自感电势:上负下正。5.同特芯耦合线圈作用,L1 上产生一个上正下负感应电势,R7 电位上升,Q1 由截止变为导通。6.C3 放电使得 R8 电位降低,和 L2 共同作用,使得 Q2 截止。7.Q1 导通、Q2 截止后,C3 又恢复充电,为 Q2 导通作准备。8.这样 Q1、Q2 交替工作形成振荡状态,在 L1、L2 上形成锯齿波形信号。9.振荡信号经 L3 耦合、并由 L4 放大升压输出:10. Q2 导通、Q1 截止时:电流回路:C2 上端为正——经过下灯丝——C6——上灯丝——L4——L3——Q2——R6——C2 下端。11. Q1 导通、Q2 截止时:电流回路:C1 上端为正——Q1——R5——L3——L4——经过上灯丝——C6——下灯丝——C1 下端。12. 使 L4、C6 组成的串联谐振电路谐振,产生较高的脉冲谐振电压使灯管燃亮,灯点燃后,由于大部分电流流经灯管,C6 电流很小,串联谐整停止,L4 起到限流的作用,Q1、Q2 继续交替导通,将 300V 直流电源逆变为25KHZ 左右的锯齿波形电流(灯管正常后,灯管两端约为 110V 电压,其余电压由整流器承担)。在图 2 中:电源经 R3、R6 对 C5 充电,当 C5 充电达到 0.7V 左右时 Q2 导通,其余跟图 1 电路一样就不再重复。其他类型的电子镇流器的工作原理大同小异精品文档---下载后可任意编辑第二种电路简介:图表 2图 2 中:电源经 R3、R6 对 C5 充电,当 C5 充电达到 0.7V 左右时 Q2 导通,其余跟图 1 电路一样就不再重复。第三种电路:图表 3图中 BR 及 ...
