易洋能源燃气管道施工方法及PE燃气管道施工注意事项试行讲述VIP专享

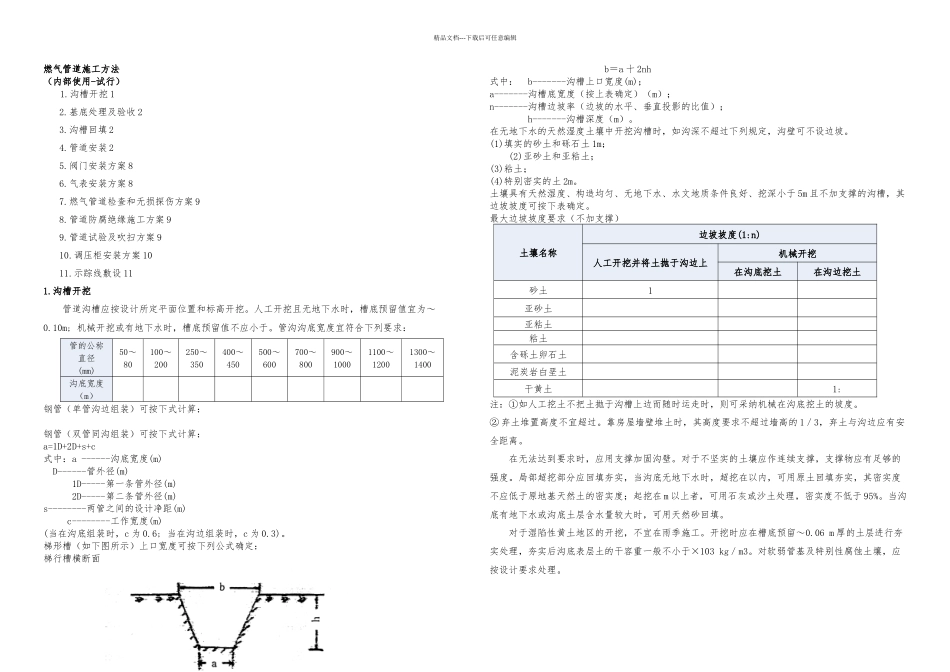

精品文档---下载后可任意编辑燃气管道施工方法（内部使用-试行）1.沟槽开挖 12.基底处理及验收 23.沟槽回填 24.管道安装 25.阀门安装方案 86.气表安装方案 87.燃气管道检查和无损探伤方案 98.管道防腐绝缘施工方案 99.管道试验及吹扫方案 910.调压柜安装方案 1011.示踪线敷设 111.沟槽开挖管道沟槽应按设计所定平面位置和标高开挖。人工开挖且无地下水时，槽底预留值宜为～0.10m; 机械开挖或有地下水时，槽底预留值不应小于。管沟沟底宽度宜符合下列要求：管的公称直径 (mm)50～80100～200250～350400～450500～600700～800900～10001100～ 12001300～1400沟底宽度（m）钢管（单管沟边组装）可按下式计算：钢管（双管同沟组装）可按下式计算：a=1D+2D+s+c式中：a ------沟底宽度(m) D------管外径(m) 1D-----第一条管外径(m) 2D-----第二条管外径(m)s--------两管之间的设计净距(m) c--------工作宽度(m)(当在沟底组装时，c 为 0.6; 当在沟边组装时，c 为 0.3)。梯形槽（如下图所示）上口宽度可按下列公式确定：梯行槽横断面 b＝a 十 2nh式中： b-------沟槽上口宽度(m)；a-------沟槽底宽度（按上表确定）（m）；n-------沟槽边坡率（边坡的水平、垂直投影的比值）； h-------沟槽深度（m）。在无地下水的天然湿度土壤中开挖沟槽时，如沟深不超过下列规定，沟壁可不设边坡。(1)填实的砂土和砾石土 1m； (2)亚砂土和亚粘土；(3)粘土；(4)特别密实的土 2m。土壤具有天然湿度、构造均匀、无地下水、水文地质条件良好、挖深小于 5m 且不加支撑的沟槽，其边坡坡度可按下表确定。最大边坡坡度要求（不加支撑）土壤名称边坡坡度(1:n)人工开挖并将土抛于沟边上机械开挖在沟底挖土在沟边挖土砂土1亚砂土亚粘土粘土含砾土卵石土泥炭岩白垩土干黄土1:注：①如人工挖土不把土抛于沟槽上边而随时运走时，则可采纳机械在沟底挖土的坡度。② 弃土堆置高度不宜超过。靠房屋墙壁堆土时，其高度要求不超过墙高的 1／3，弃土与沟边应有安全距离。在无法达到要求时，应用支撑加固沟壁。对于不坚实的土壤应作连续支撑，支撑物应有足够的强度。局部超挖部分应回填夯实，当沟底无地下水时，超挖在以内，可用原土回填夯实，其密实度不应低于原地基天然土的密实度；起挖在 m 以上者，可用石灰或沙土处理，密实度不低于 95%。当沟底有地下水或沟底土层含水量较大时，可用天然砂回填。对于湿陷性黄土地区的开挖，不宜在雨季施工。开挖...
