智能家居物联网综合实训项目VIP专享

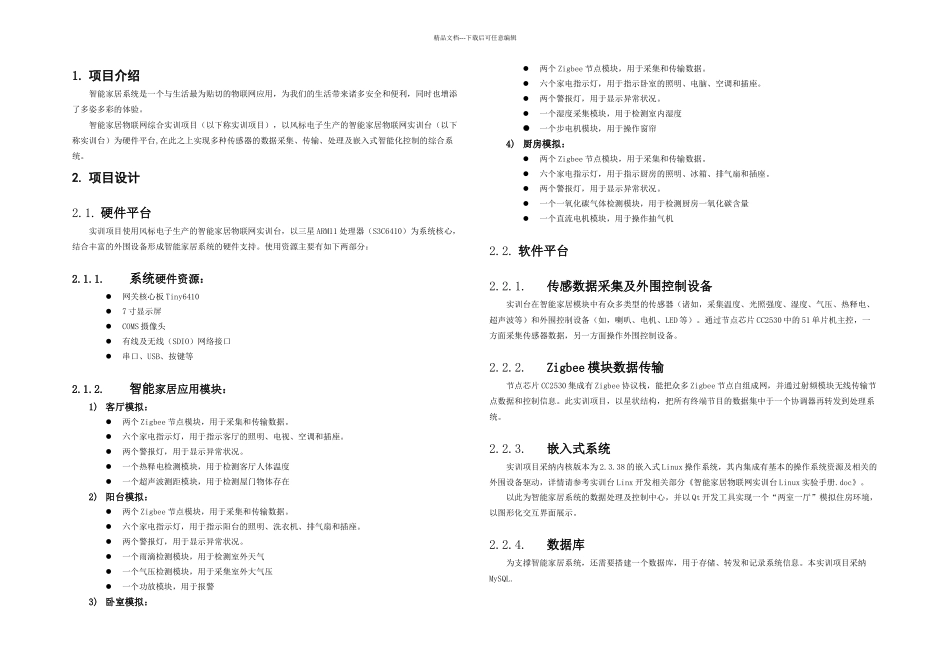

精品文档---下载后可任意编辑1. 项目介绍智能家居系统是一个与生活最为贴切的物联网应用，为我们的生活带来诸多安全和便利，同时也增添了多姿多彩的体验。 智能家居物联网综合实训项目（以下称实训项目），以风标电子生产的智能家居物联网实训台（以下称实训台）为硬件平台,在此之上实现多种传感器的数据采集、传输、处理及嵌入式智能化控制的综合系统。2. 项目设计2.1. 硬件平台实训项目使用风标电子生产的智能家居物联网实训台，以三星 ARM11 处理器（S3C6410）为系统核心，结合丰富的外围设备形成智能家居系统的硬件支持。使用资源主要有如下两部分：2.1.1.系统硬件资源：网关核心板 Tiny64107 寸显示屏COMS 摄像头有线及无线（SDIO）网络接口串口、USB、按键等2.1.2.智能家居应用模块：1) 客厅模拟：两个 Zigbee 节点模块，用于采集和传输数据。六个家电指示灯，用于指示客厅的照明、电视、空调和插座。两个警报灯，用于显示异常状况。一个热释电检测模块，用于检测客厅人体温度一个超声波测距模块，用于检测屋门物体存在2) 阳台模拟：两个 Zigbee 节点模块，用于采集和传输数据。六个家电指示灯，用于指示阳台的照明、洗衣机、排气扇和插座。两个警报灯，用于显示异常状况。一个雨滴检测模块，用于检测室外天气一个气压检测模块，用于采集室外大气压一个功放模块，用于报警3) 卧室模拟：两个 Zigbee 节点模块，用于采集和传输数据。六个家电指示灯，用于指示卧室的照明、电脑、空调和插座。两个警报灯，用于显示异常状况。一个湿度采集模块，用于检测室内湿度一个步电机模块，用于操作窗帘4) 厨房模拟：两个 Zigbee 节点模块，用于采集和传输数据。六个家电指示灯，用于指示厨房的照明、冰箱、排气扇和插座。两个警报灯，用于显示异常状况。一个一氧化碳气体检测模块，用于检测厨房一氧化碳含量一个直流电机模块，用于操作抽气机2.2. 软件平台2.2.1.传感数据采集及外围控制设备实训台在智能家居模块中有众多类型的传感器（诸如，采集温度、光照强度、湿度、气压、热释电、超声波等）和外围控制设备（如，喇叭、电机、LED 等）。通过节点芯片 CC2530 中的 51 单片机主控，一方面采集传感器数据，另一方面操作外围控制设备。2.2.2.Zigbee 模块数据传输节点芯片 CC2530 集成有 Zigbee 协议栈，能把众多 Zigbee 节点自组成网，并通过射频模块无线传输节点...
