机制级本科工程力学材力试卷及答案

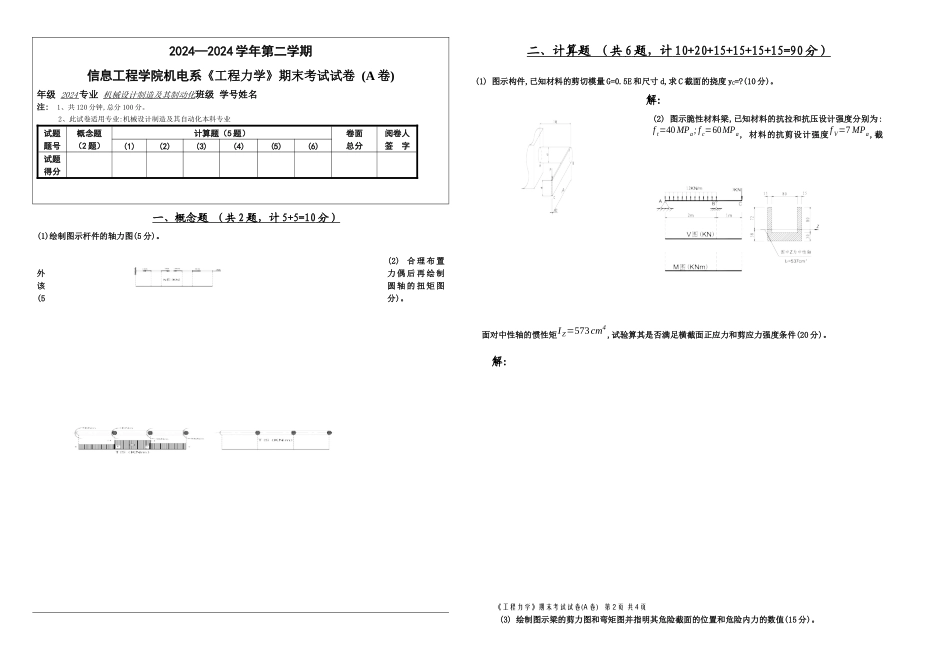

机制级本科工程力学材力试卷及答案_第1页
1/7

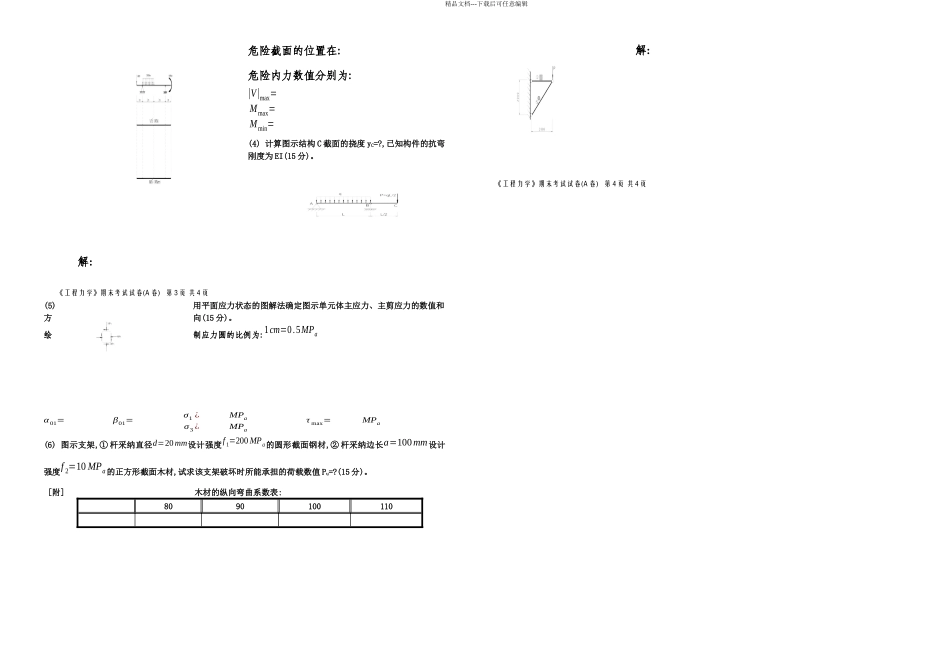

机制级本科工程力学材力试卷及答案_第2页
2/7

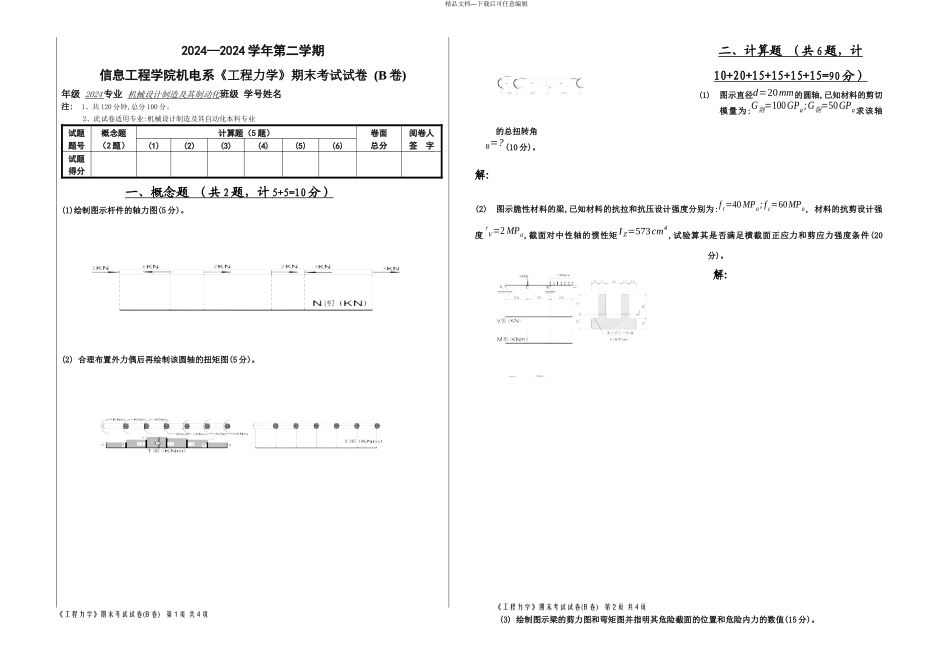

机制级本科工程力学材力试卷及答案_第3页
3/7
2024—2024 学年第二学期信息工程学院机电系《工程力学》期末考试试卷 (A 卷)年级 2024 专业 机械设计制造及其制动化班级 学号姓名 注: 1、共 120 分钟,总分 100 分。2、此试卷适用专业:机械设计制造及其自动化本科专业试题题号概念题(2 题)计算题(5 题)卷面总分阅卷人签 字(1)(2)(3)(4)(5)(6)试题得分一、概念题 (共 2 题,计 5+5=10 分) (1)绘制图示杆件的轴力图(5 分)。(2) 合 理 布 置外力 偶 后 再 绘 制该圆 轴 的 扭 矩 图(5分)。二、计算题 (共 6 题,计 10+20+15+15+15+15=90 分) (1) 图示构件,已知材料的剪切模量 G=0.5E 和尺寸 d,求 C 截面的挠度 yC=?(10 分)。解:(2) 图示脆性材料梁,已知材料的抗拉和抗压设计强度分别为:f t=40 MPa; f c=60MPa, 材料的抗剪设计强度f V=7 MPa,截面对中性轴的惯性矩I Z=573cm4,试验算其是否满足横截面正应力和剪应力强度条件(20 分)。解:《工程力学》期末考试试卷(A 卷) 第 2 页 共 4 页(3) 绘制图示梁的剪力图和弯矩图并指明其危险截面的位置和危险内力的数值(15 分)。精品文档---下载后可任意编辑危险截面的位置在:危险内力数值分别为:|V|max=Mmax=Mmin=(4) 计算图示结构 C 截面的挠度 yC=?,已知构件的抗弯刚度为 EI(15 分)。解:《工程力学》期末考试试卷(A 卷) 第 3 页 共 4 页(5) 用平面应力状态的图解法确定图示单元体主应力、主剪应力的数值和方向(15 分)。绘制应力圆的比例为:1cm=0.5MPaα 01=β01=σ1σ3¿MPa¿MPaτ max=MPa(6) 图示支架,① 杆采纳直径d=20mm设计强度f 1=200 MPa的圆形截面钢材,② 杆采纳边长a=100mm设计强度f 2=10 MPa的正方形截面木材,试求该支架破坏时所能承担的荷载数值 Pu=?(15 分)。 [附] 木材的纵向弯曲系数表:8090100110解:《工程力学》期末考试试卷(A 卷) 第 4 页 共 4 页精品文档---下载后可任意编辑2024—2024 学年第二学期信息工程学院机电系《工程力学》期末考试试卷 (B 卷)年级 2024 专业 机械设计制造及其制动化班级 学号姓名 注: 1、共 120 分钟,总分 100 分。2、此试卷适用专业:机械设计制造及其自动化本科专业试题题号概念题(2 题)计算题(5 题)卷面总分阅卷人签 字(1)(2)(3)(4)(5)(6)试题得分一、概念题 (共 2 题,计 5+5=10 分) (1)绘制图示杆件的轴力图(5 分)。(2) 合理布置外力偶后再绘制该圆轴的扭...
