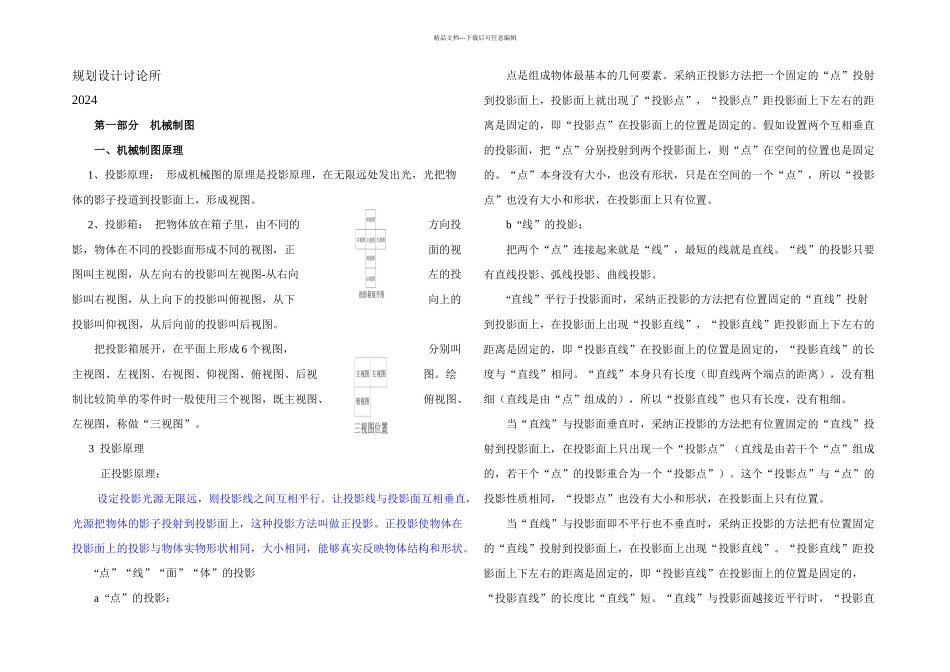

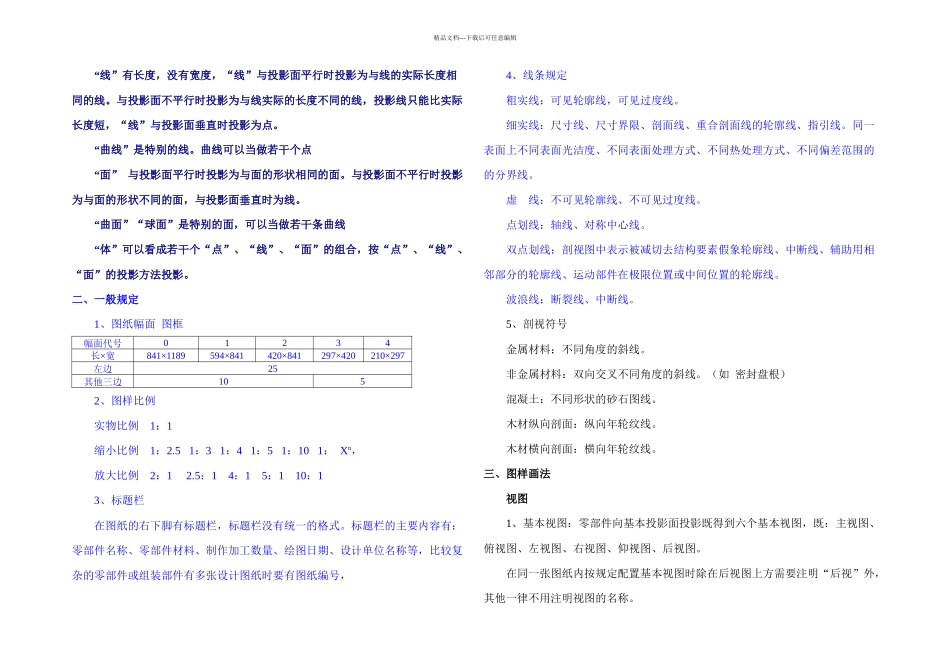

精品文档---下载后可任意编辑规划设计讨论所2024第一部分 机械制图一、机械制图原理1、投影原理： 形成机械图的原理是投影原理，在无限远处发出光，光把物体的影子投道到投影面上，形成视图。2、投影箱： 把物体放在箱子里，由不同的方向投影，物体在不同的投影面形成不同的视图，正面的视图叫主视图，从左向右的投影叫左视图-从右向左的投影叫右视图，从上向下的投影叫俯视图，从下向上的投影叫仰视图，从后向前的投影叫后视图。把投影箱展开，在平面上形成 6 个视图，分别叫主视图、左视图、右视图、仰视图、俯视图、后视图。绘制比较简单的零件时一般使用三个视图，既主视图、俯视图、左视图，称做“三视图”。3 投影原理 正投影原理： 设定投影光源无限远，则投影线之间互相平行。让投影线与投影面互相垂直，光源把物体的影子投射到投影面上，这种投影方法叫做正投影。正投影使物体在投影面上的投影与物体实物形状相同，大小相同，能够真实反映物体结构和形状。“点”“线”“面”“体”的投影a “点”的投影：点是组成物体最基本的几何要素。采纳正投影方法把一个固定的“点”投射到投影面上，投影面上就出现了“投影点”，“投影点”距投影面上下左右的距离是固定的，即“投影点”在投影面上的位置是固定的。假如设置两个互相垂直的投影面，把“点”分别投射到两个投影面上，则“点”在空间的位置也是固定的。“点”本身没有大小，也没有形状，只是在空间的一个“点”，所以“投影点”也没有大小和形状，在投影面上只有位置。b “线”的投影：把两个“点”连接起来就是“线”，最短的线就是直线。“线”的投影只要有直线投影、弧线投影、曲线投影。“直线”平行于投影面时，采纳正投影的方法把有位置固定的“直线”投射到投影面上，在投影面上出现“投影直线”，“投影直线”距投影面上下左右的距离是固定的，即“投影直线”在投影面上的位置是固定的，“投影直线”的长度与“直线”相同。“直线”本身只有长度（即直线两个端点的距离），没有粗细（直线是由“点”组成的），所以“投影直线”也只有长度，没有粗细。当“直线”与投影面垂直时，采纳正投影的方法把有位置固定的“直线”投射到投影面上，在投影面上只出现一个“投影点”（直线是由若干个“点”组成的，若干个“点”的投影重合为一个“投影点”）。这个“投影点”与“点”的投影性质相同，“投影点”也没有大小和形状，在投影面上只有位置。当“直线”与投影面即不平...
