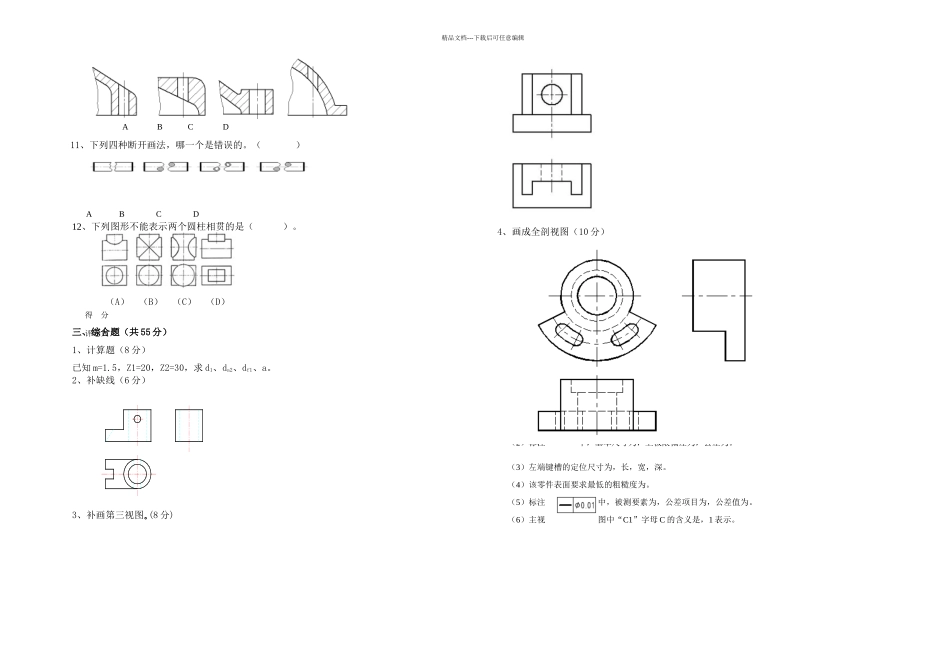

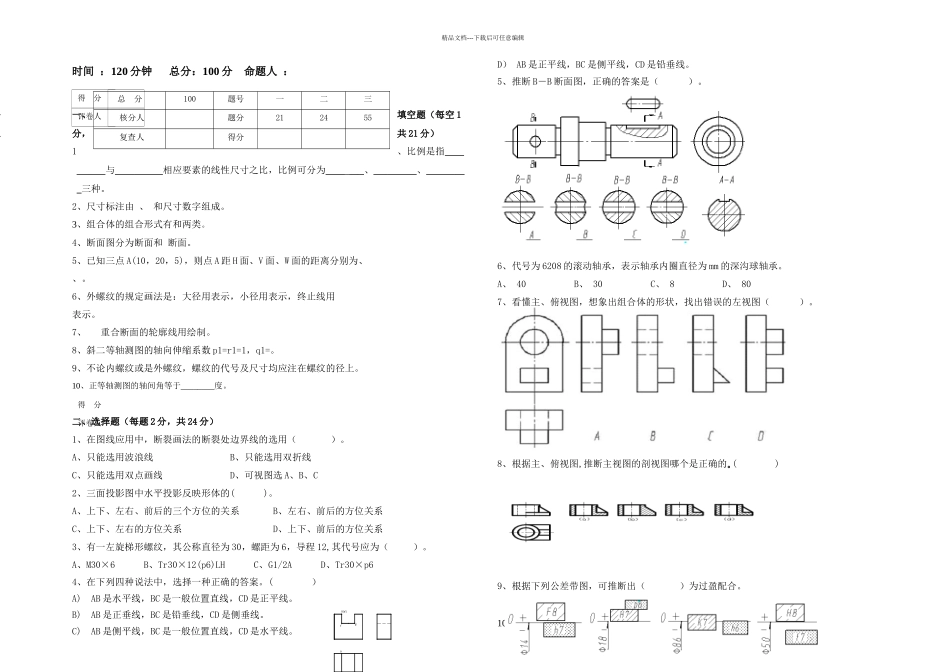

得 分评卷人得 分评卷人得 分评卷人精品文档---下载后可任意编辑时间 ：120 分钟 总分：100 分 命题人 ： 一、填空题（每空 1分，共 21 分）1、比例是指__________与__________相应要素的线性尺寸之比，比例可分为____ ___、_________、_________三种。2、尺寸标注由 、 和尺寸数字组成。3、组合体的组合形式有和两类。4、断面图分为断面和 断面。5、已知三点 A(10，20，5)，则点 A 距 H 面、V 面、W 面的距离分别为、 、。6、外螺纹的规定画法是：大径用表示，小径用表示，终止线用表示。7、重合断面的轮廓线用绘制。8、斜二等轴测图的轴向伸缩系数 p1=r1=1，q1=。9、不论内螺纹或是外螺纹，螺纹的代号及尺寸均应注在螺纹的径上。10、正等轴测图的轴间角等于________度。二、选择题（每题 2 分，共 24 分）1、在图线应用中，断裂画法的断裂处边界线的选用（ ）。A、只能选用波浪线 B、只能选用双折线C、只能选用双点画线 D、可视图选 A、B、C2、三面投影图中水平投影反映形体的( )。A、上下、左右、前后的三个方位的关系 B、左右、前后的方位关系C、上下、左右的方位关系 D、上下、前后的方位关系3、有一左旋梯形螺纹，其公称直径为 30，螺距为 6，导程 12,其代号应为（ ）。A、M30×6 B、Tr30×12(p6)LH C、G1/2A D、Tr30×p64、在下列四种说法中，选择一种正确的答案。( ）A) AB 是水平线，BC 是一般位置直线，CD 是正平线。B) AB 是正垂线，BC 是铅垂线，CD 是侧垂线。C) AB 是侧平线，BC 是一般位置直线，CD 是水平线。D） AB 是正平线，BC 是侧平线，CD 是铅垂线。5、推断 B－B 断面图，正确的答案是（ ）。6、代号为 6208 的滚动轴承，表示轴承内圈直径为 mm 的深沟球轴承。A、 40 B、 30 C、 8 D、 807、看懂主、俯视图，想象出组合体的形状，找出错误的左视图（ ）。8、根据主、俯视图,推断主视图的剖视图哪个是正确的｡( )9、根据下列公差带图，可推断出（ ）为过盈配合。A B C D10、下列各图中， 合理的钻孔工艺结构是（ ）。db(c)ad'c'b'(a')总 分100题号一二三核分人题分212455复查人得分得 分评卷人精品文档---下载后可任意编辑A B C D A B C D12、下列图形不能表示两个圆柱相贯的是（ ）。 （A） （B） （C） （D）三、综合题（共 55 分）1、计算题（8 分）已知 m=1.5，Z1=20，Z2=30，求 d1、da2、df1、a。2、补缺线（6 ...
