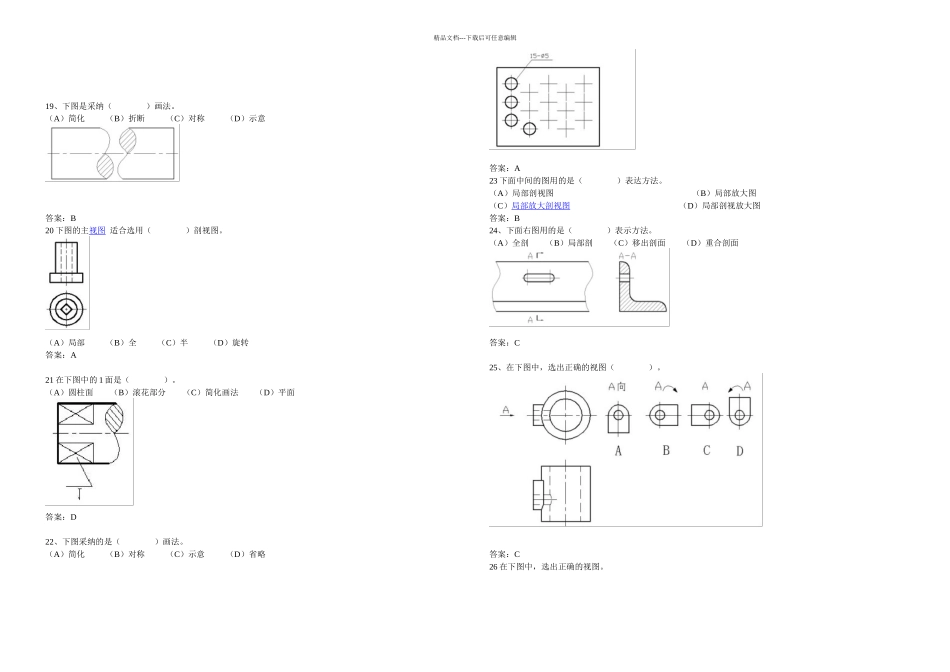

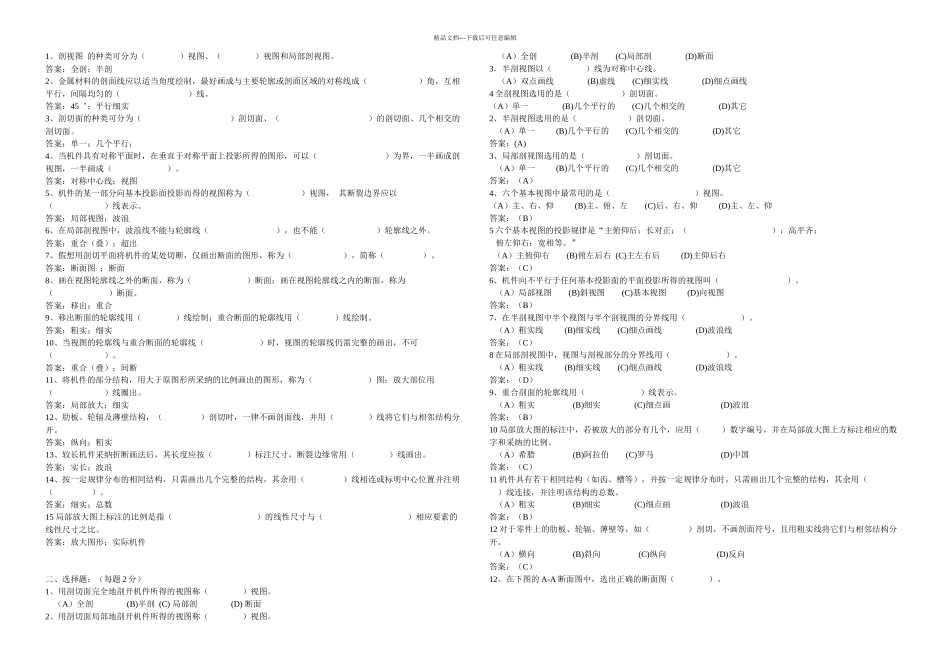

精品文档---下载后可任意编辑1、剖视图 的种类可分为（ ）视图、（ ）视图和局部剖视图。答案：全剖；半剖2、金属材料的剖面线应以适当角度绘制，最好画成与主要轮廓或剖面区域的对称线成（ ）角，互相平行，间隔均匀的（ ）线。答案：45゜；平行细实3、剖切面的种类可分为（ ）剖切面、（ ）的剖切面、几个相交的剖切面。答案：单一；几个平行；4、当机件具有对称平面时，在垂直于对称平面上投影所得的图形，可以（ ）为界，一半画成剖视图，一半画成（ ）。答案：对称中心线；视图 5、机件的某一部分向基本投影面投影而得的视图称为（ ）视图， 其断裂边界应以（ ）线表示。答案：局部视图；波浪6、在局部剖视图中，波浪线不能与轮廓线（ ），也不能（ ）轮廓线之外。答案：重合（叠）；超出7、假想用剖切平面将机件的某处切断，仅画出断面的图形，称为（ ），简称（ ）。答案：断面图 ；断面8、画在视图轮廓线之外的断面，称为（ ）断面；画在视图轮廓线之内的断面，称为（ ）断面。答案：移出；重合9、移出断面的轮廓线用（ ）线绘制；重合断面的轮廓线用（ ）线绘制。答案：粗实；细实10、当视图的轮廓线与重合断面的轮廓线（ ）时，视图的轮廓线仍需完整的画出，不可（ ）。答案：重合（叠）；间断11、将机件的部分结构，用大于原图形所采纳的比例画出的图形，称为（ ）图；放大部位用（ ）线圈出。 答案：局部放大；细实12、肋板、轮辐及薄壁结构，（ ）剖切时，一律不画剖面线，并用（ ）线将它们与相邻结构分开。答案：纵向；粗实13、较长机件采纳折断画法后，其长度应按（ ）标注尺寸，断裂边缘常用（ ）线画出。答案：实长；波浪14、按一定规律分布的相同结构，只需画出几个完整的结构，其余用（ ）线相连或标明中心位置并注明（ ）。答案：细实；总数15 局部放大图上标注的比例是指（ ）的线性尺寸与（ ）相应要素的线性尺寸之比。答案：放大图形；实际机件二、选择题：（每题 2 分）1、用剖切面完全地剖开机件所得的视图称（ ）视图。 （A）全剖 (B)半剖 (C) 局部剖 (D) 断面2、用剖切面局部地剖开机件所得的视图称（ ）视图。 （A）全剖 (B)半剖 (C)局部剖 (D)断面3．半剖视图以（ ）线为对称中心线。 （A）双点画线 (B)虚线 (C)细实线 (D)细点画线4 全剖视图选用的是（ ）剖切面。（A）单一 (B)几个平行的 (C)几个相交的 (D)其它2、半剖视图选用的是（ ）剖切面。 ...
