机械制图零件图习题打印练习

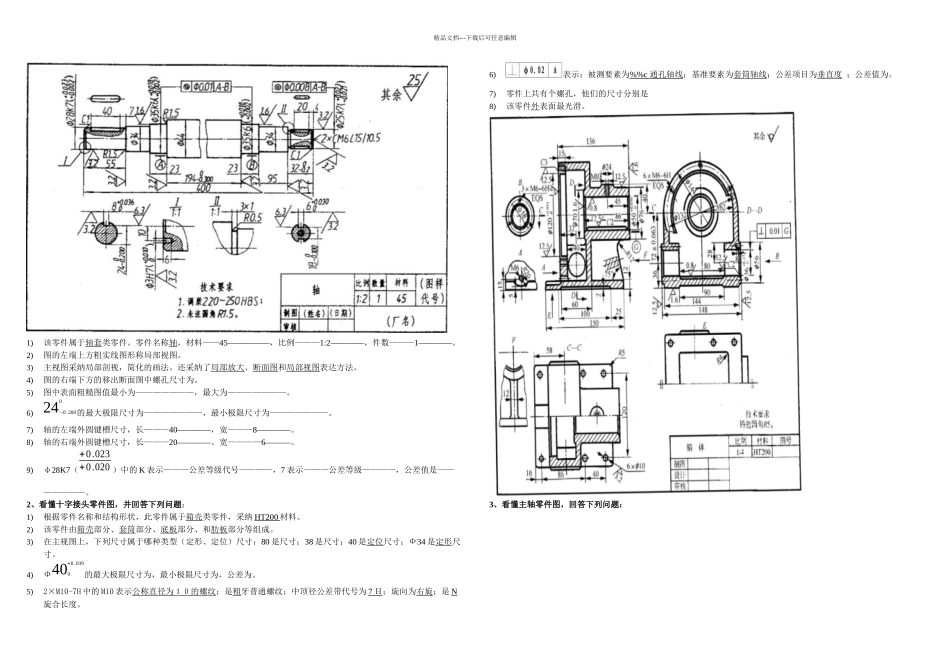

机械制图零件图习题打印练习_第1页
1/1
精品文档---下载后可任意编辑1)该零件属于轴套类零件。零件名称轴,材料——45—————,比例———1:2————,件数———1————。2)图的左端上方粗实线图形称局部视图。3)主视图采纳局部剖视,简化的画法。还采纳了局部放大、断面图和局部视图表达方法。4)图的右端下方的移出断面图中螺孔尺寸为。5)图中表面粗糙图值最小为———————,最大为———————。6) 24−0 .2000的最大极限尺寸为———————,最小极限尺寸为———————。7)轴的左端外圆键槽尺寸,长———40————,宽———8————。8)轴的右端外圆键槽尺寸,长———20————。宽————6———。9)φ28K7(+0.023+0.020 )中的 K 表示———公差等级代号————,7 表示———公差等级————,公差值是———————。2、看懂十字接头零件图,并回答下列问题:1)根据零件名称和结构形状,此零件属于箱壳类零件,采纳 HT200 材料。2)该零件由箱壳部分、套筒部分、底板部分、和肋板部分等组成。3)在主视图上,下列尺寸属于哪种类型(定形、定位)尺寸:80 是尺寸;38 是尺寸;40 是定位尺寸;Ф34 是定形尺寸。4)Ф400+0 .039的最大极限尺寸为,最小极限尺寸为,公差为。5)2×M10-7H 中的 M10 表示公称直径为10的螺纹;是粗牙普通螺纹;中顶径公差带代号为 7 H ;旋向为右旋;是 N旋合长度。6)表示:被测要素为%%c 通孔轴线 ;基准要素为套筒轴线;公差项目为垂直度 ;公差值为。7)零件上共有个螺孔,他们的尺寸分别是8)该零件外表面最光滑。3、看懂主轴零件图,回答下列问题:
