机械原理设计方案卧式印刷机小组

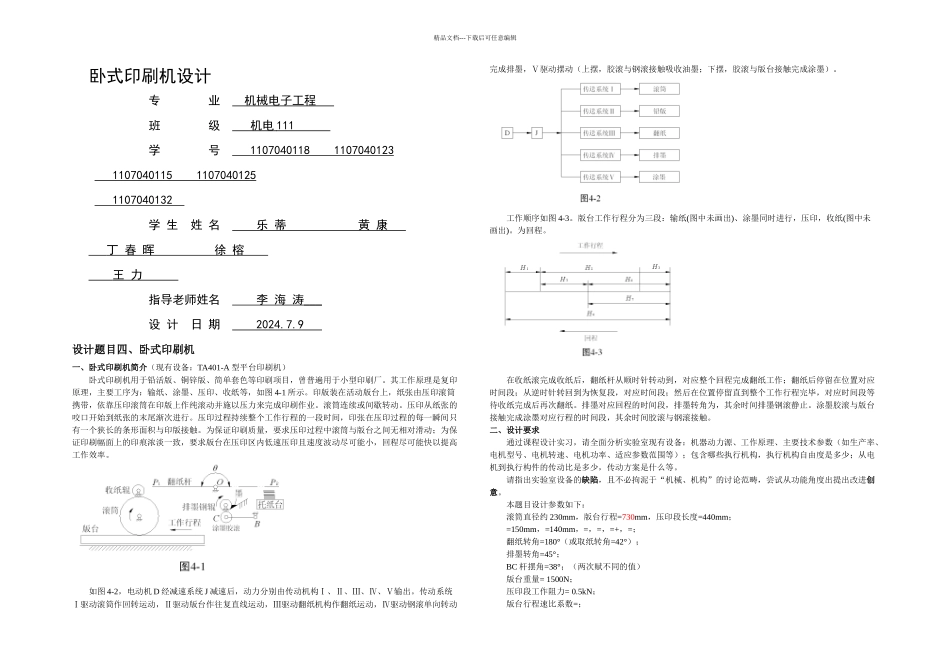

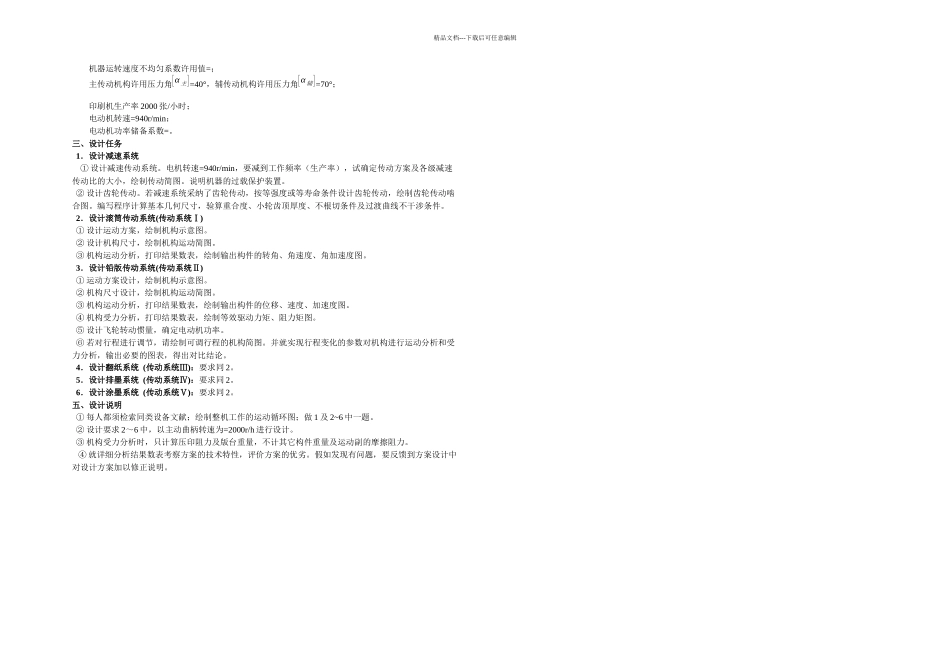

精品文档---下载后可任意编辑卧式印刷机设计 专 业 机械电子工程 班 级 机电 111 学 号 1107040118 1107040123 1107040115 1107040125 1107040132 学 生 姓 名 乐 蒂 黄 康 丁 春 晖 徐 榕 王 力 指导老师姓名 李 海 涛 ___ 设 计 日 期 2024.7.9 设计题目四、卧式印刷机一、卧式印刷机简介（现有设备：TA401-A 型平台印刷机）卧式印刷机用于铅活版、铜锌版、简单套色等印刷项目，曾普遍用于小型印刷厂。其工作原理是复印原理，主要工序为：输纸、涂墨、压印、收纸等，如图 4-1 所示。印版装在活动版台上，纸张由压印滚筒携带，依靠压印滚筒在印版上作纯滚动并施以压力来完成印刷作业。滚筒连续或间歇转动。压印从纸张的咬口开始到纸张的末尾渐次进行。压印过程持续整个工作行程的一段时间，印张在压印过程的每一瞬间只有一个狭长的条形面积与印版接触。为保证印刷质量，要求压印过程中滚筒与版台之间无相对滑动；为保证印刷幅面上的印痕浓淡一致，要求版台在压印区内低速压印且速度波动尽可能小，回程尽可能快以提高工作效率。如图 4-2，电动机 D 经减速系统 J 减速后，动力分别由传动机构Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ输出。传动系统Ⅰ驱动滚筒作回转运动，Ⅱ驱动版台作往复直线运动，Ⅲ驱动翻纸机构作翻纸运动，Ⅳ驱动钢滚单向转动完成排墨，Ⅴ驱动摆动（上摆，胶滚与钢滚接触吸收油墨；下摆，胶滚与版台接触完成涂墨）。工作顺序如图 4-3。版台工作行程分为三段：输纸(图中未画出)、涂墨同时进行，压印，收纸(图中未画出)。为回程。在收纸滚完成收纸后，翻纸杆从顺时针转动到，对应整个回程完成翻纸工作；翻纸后停留在位置对应时间段；从逆时针转回到为恢复段，对应时间段；然后在位置停留直到整个工作行程完毕，对应时间段等待收纸完成后再次翻纸。排墨对应回程的时间段，排墨转角为，其余时间排墨钢滚静止。涂墨胶滚与版台接触完成涂墨对应行程的时间段，其余时间胶滚与钢滚接触。二、设计要求通过课程设计实习，请全面分析实验室现有设备：机器动力源、工作原理、主要技术参数（如生产率、电机型号、电机转速、电机功率、适应参数范围等）；包含哪些执行机构，执行机构自由度是多少；从电机到执行构件的传动比是多少，传动方案是什么等。请指出实验室设备的缺陷，且不必拘泥于“机械、机构”的讨论范畴，尝试从功能角度出提出改进创意。本题目设计参数如下：滚筒直径约 230mm，版台行程=730mm，压...
