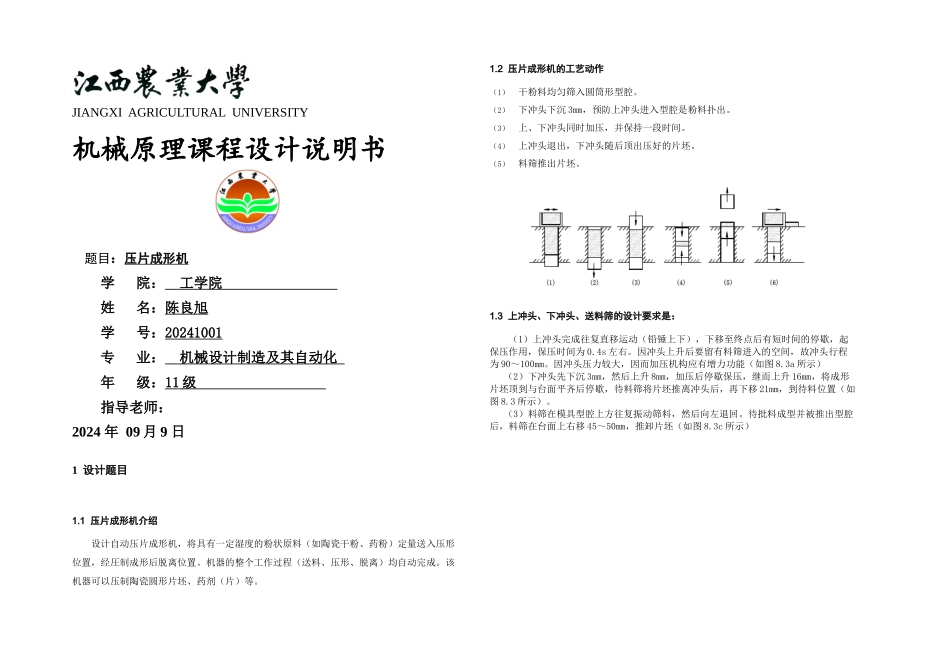

机械原理课程设计说明书压片机陈良旭_第1页
1/8

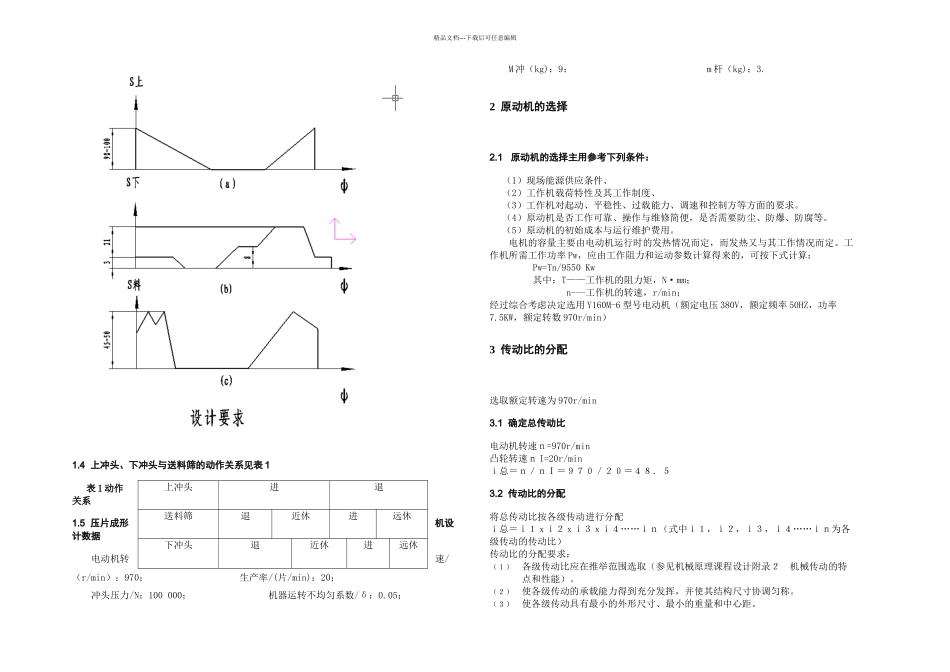

机械原理课程设计说明书压片机陈良旭_第2页
2/8

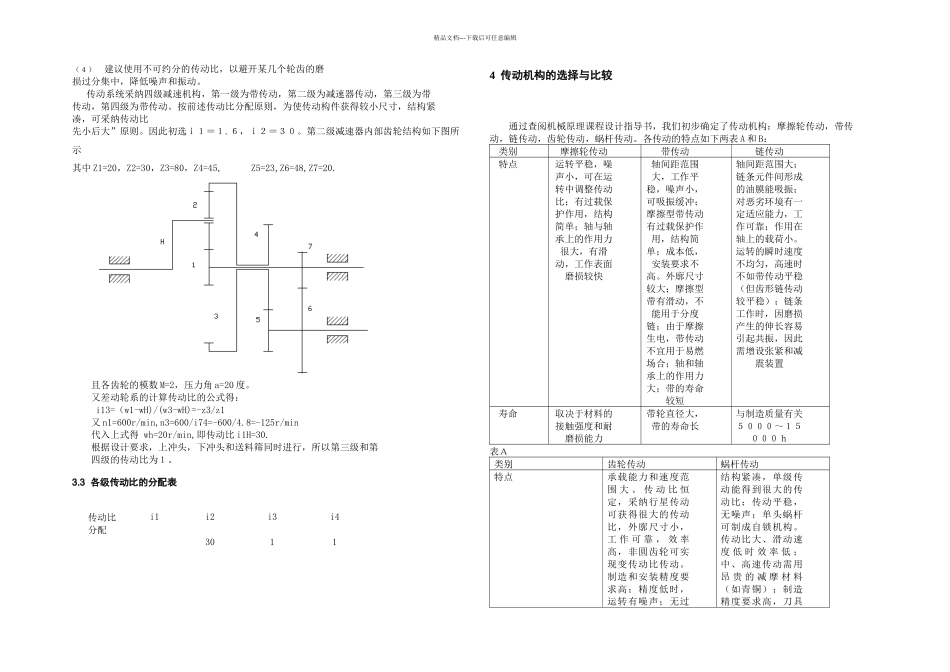

机械原理课程设计说明书压片机陈良旭_第3页
3/8
JIANGXI AGRICULTURAL UNIVERSITY机械原理课程设计说明书题目:压片成形机学 院: 工学院 姓 名:陈良旭学 号:20241001专 业: 机械设计制造及其自动化 年 级:11 级 指导老师:2024 年 09 月 9 日1 设计题目1.1 压片成形机介绍设计自动压片成形机,将具有一定湿度的粉状原料(如陶瓷干粉、药粉)定量送入压形位置,经圧制成形后脱离位置。机器的整个工作过程(送料、压形、脱离)均自动完成。该机器可以压制陶瓷圆形片坯、药剂(片)等。1.2 压片成形机的工艺动作(1)干粉料均匀筛入圆筒形型腔。(2)下冲头下沉 3mm,预防上冲头进入型腔是粉料扑出。(3)上、下冲头同时加压,并保持一段时间。(4)上冲头退出,下冲头随后顶出压好的片坯。(5)料筛推出片坯。1.3 上冲头、下冲头、送料筛的设计要求是: (1)上冲头完成往复直移运动(铅锤上下),下移至终点后有短时间的停歇,起保压作用,保压时间为 0.4s 左右。因冲头上升后要留有料筛进入的空间,故冲头行程为 90~100mm。因冲头压力较大,因而加压机构应有增力功能(如图 8.3a 所示)(2)下冲头先下沉 3mm,然后上升 8mm,加压后停歇保压,继而上升 16mm,将成形片坯顶到与台面平齐后停歇,待料筛将片坯推离冲头后,再下移 21mm,到待料位置(如图 8.3 所示)。(3)料筛在模具型腔上方往复振动筛料,然后向左退回。待批料成型并被推出型腔后,料筛在台面上右移 45~50mm,推卸片坯(如图 8.3c 所示)精品文档---下载后可任意编辑1.4 上冲头、下冲头与送料筛的动作关系见表 1表 1 动作关系1.5 压片成形机设计数据电动机转速/(r/min):970; 生产率/(片/min):20;冲头压力/N:100 000; 机器运转不均匀系数/δ:0.05;M 冲(kg):9: m 杆(kg):3. 2 原动机的选择2.1 原动机的选择主用参考下列条件:(1)现场能源供应条件、(2)工作机载荷特性及其工作制度、(3)工作机对起动、平稳性、过载能力、调速和控制方等方面的要求。(4)原动机是否工作可靠、操作与维修简便,是否需要防尘、防爆、防腐等。(5)原动机的初始成本与运行维护费用。 电机的容量主要由电动机运行时的发热情况而定,而发热又与其工作情况而定。工作机所需工作功率 Pw,应由工作阻力和运动参数计算得来的,可按下式计算:Pw=Tn/9550 Kw其中:T——工作机的阻力矩,N·mm; n---工作机的转速,r/min;经过综合考虑决定选用 Y160M-6 型号电动机(额定...
