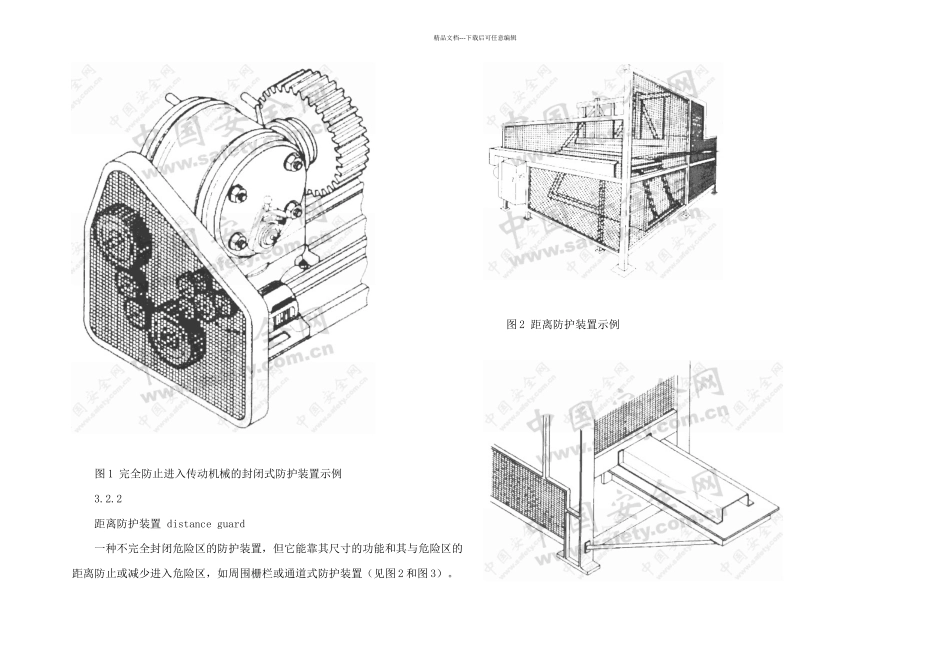

精品文档---下载后可任意编辑 图 1 完全防止进入传动机械的封闭式防护装置示例 3
2 距离防护装置 distance guard 一种不完全封闭危险区的防护装置，但它能靠其尺寸的功能和其与危险区的距离防止或减少进入危险区，如周围栅栏或通道式防护装置（见图 2 和图 3）
图 2 距离防护装置示例 精品文档---下载后可任意编辑 图 3 距离防护装置示例：在机器的进料或排料区提供保护的通道式防护装置 3
3 活动式防护装置 movable guard 一般通过机械方法（如铰链、滑道）与机器构架邻近的固定元件相连接并且不用工具就可打开的防护装置
〔GB/T15706
1-1995，3
1 动力操作式防护装置 power operated guard 借助非人力或重力的动力源进行操作的活动式防护装置
2 自关闭式防护装置 self closing guard 靠机器零件（如移动台）或工件或机器夹具部件操作的活动式防护装置，以便让工件（和夹具）通过，当工件一离开让其通过的开口，就自动恢复到（借助重力、弹簧、其他外部动力等）关闭位置中（见图 4）
图 4 自关闭式防护装置示例 3
3 可控防护装置 control guard 具有联锁装置（有或无防护锁定）的防护装置（见 GB/T15706
1-1995，3
1），由此： ——在防护装置关闭前，被其“抑制”的危险的机器功能不能执行； ——关闭防护装置，危险机器功能开始运行
[GB/T15706
1-1995，3
6] 注：可控防护装置的使用应符合一定的条件，见本标准的 5
4 可调式防护装置 adjustable guard 整个装置可调或带有可调部分的固定式或活动式防护装置
在特定操作期间调整件保持固定（见图 5）
精品文档---下载后可任意编辑 〔GB/T
