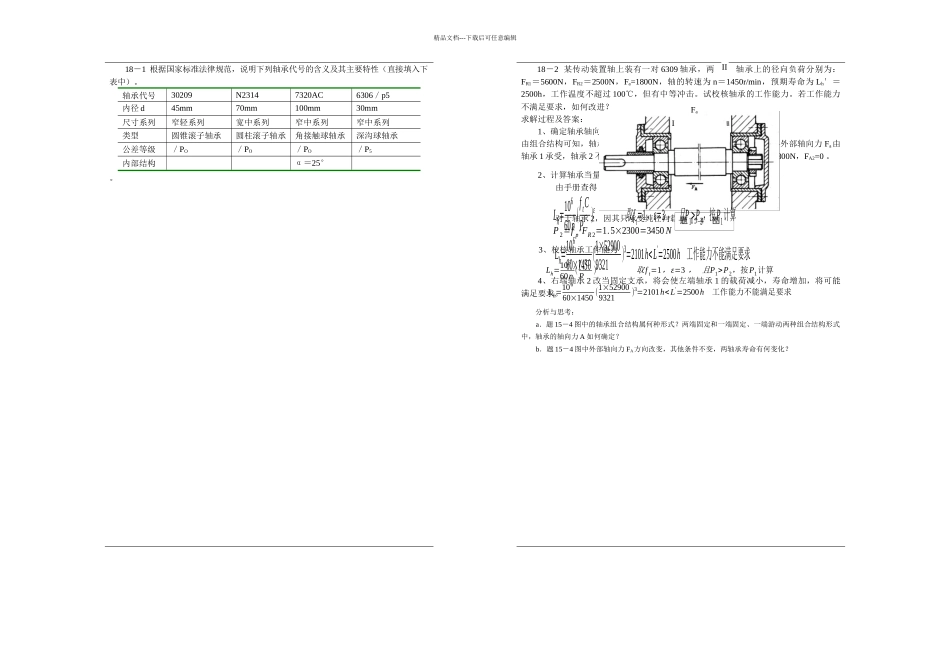

精品文档---下载后可任意编辑18－1 根据国家标准法律规范，说明下列轴承代号的含义及其主要特性（直接填入下表中）。轴承代号30209N23147320AC6306／p5内径 d45mm70mm100mm30mm尺寸系列窄轻系列宽中系列窄中系列窄中系列类型圆锥滚子轴承圆柱滚子轴承角接触球轴承深沟球轴承公差等级／PO／PO／PO／P5内部结构 α＝25°。18－2 某传动装置轴上装有一对 6309 轴承，两轴承上的径向负荷分别为：FR1＝5600N，FR2＝2500N，Fa=1800N，轴的转速为 n＝1450r/min，预期寿命为 Lh′＝2500h，工作温度不超过 100℃，但有中等冲击。试校核轴承的工作能力。若工作能力不满足要求，如何改进？求解过程及答案：1、确定轴承轴向力 FA1，FA2：由组合结构可知，轴承 I（左端）为固定支承，轴承 II 为游动支承，其外部轴向力 Fa由轴承 1 承受，轴承 2 不承受轴向力，两轴承的轴向力分别是 FA1＝Fa＝1800N，FA2=0 。2、计算轴承当量动负荷 P1，P2由手册查得 6309 轴承的 Cr＝52.9KN，COr对于轴承 2，因其只承受纯径向载荷，则3、校核轴承工作能力4、右端轴承 2 改当固定支承，将会使左端轴承 1 的载荷减小，寿命增加，将可能满足要求。分析与思考：a．题 15－4 图中的轴承组合结构属何种形式？两端固定和一端固定、一端游动两种组合结构形式中，轴承的轴向力 A 如何确定？b．题 15－4 图中外部轴向力 FA方向改变，其他条件不变，两轴承寿命有何变化？IIIFaLh=10660n (f tCP)ε 取f t=1，ε=3 ， P且1>P2，按P1计算 Lh=10660×1450 (1×529009321)3=2101h< L'=2500h 工作能力不能满足要求P 2=f p⋅FR2=1.5×2300=3450 NLh=10660n(f tCP)ε 取f t=1，ε=3 ， P且 1>P2，按P1计算 Lh=10660×1450(1×529009321)3=2101h
