机械设计课程设计电动卷扬机传动装置设计

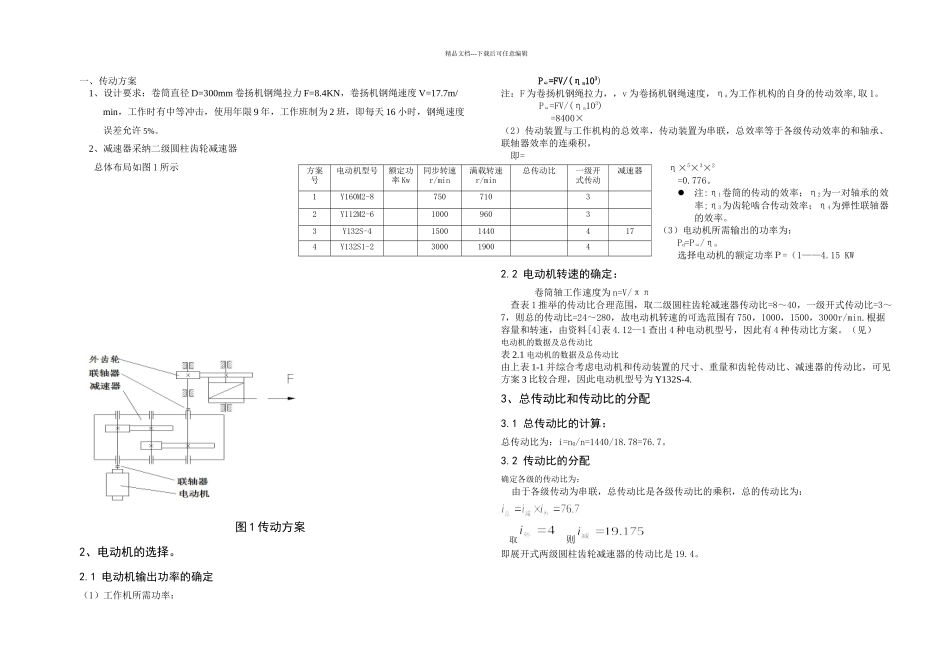

精品文档---下载后可任意编辑专 业： 机械设计制造及其自动化 精品文档---下载后可任意编辑目 录1. 传动方案的选择……………………………………………………4 2. 电动机的选择………………………………………………………4 2.1 电动机输出功率的确定……………………………………………4 2.2 电动机转速的确定…………………………………………………… 53 总传动比和传动比的分配………………………………………………… 5 3.1 总传动比的计算……………………………………………………… 5 3.2 传动比的分配………………………………………………………… 54 动力参数的确定………………………………………………………… 6 4.1 各轴的功率计算……………………………………………………… 6 4.2 各轴转速的计算………………………………………………………6 4.3 各轴输入转矩的计算…………………………………………………… 65 齿轮的设计。………………………………………………………………6 5.1 闭式齿轮传动的设计…………………………………………………… 6 5.1.1 高速级齿轮传动的设计：……………………………………………… 6 5.1.2 低速级齿轮传动设计………………………………………………… 106 轴的设计………………………………………………………………… 14…………………………………………………………… 14………………………………………………………… 15………………………………………………………… 167 轴承的验算……………………………………………………………… 19…………………………………………………… 19……………………………………………… 19…………………………………………………… 198 键的选择与演算………………………………………………………… 199 润滑…………………………………………………………………… 2010 箱体及其附件的设计选择………………………………………………… 20…………………………………………………………………21精品文档---下载后可任意编辑一、传动方案1、设计要求：卷筒直径 D=300mm 卷扬机钢绳拉力 F=8.4KN，卷扬机钢绳速度 V=17.7m/min，工作时有中等冲击，使用年限 9 年，工作班制为 2 班，即每天 16 小时，钢绳速度误差允许 5%。2、减速器采纳二级圆柱齿轮减速器总体布局如图 1 所示...
