室内采暖管道安装工程

室内采暖管道安装工程_第1页
1/8
室内采暖管道安装工程_第2页
2/8

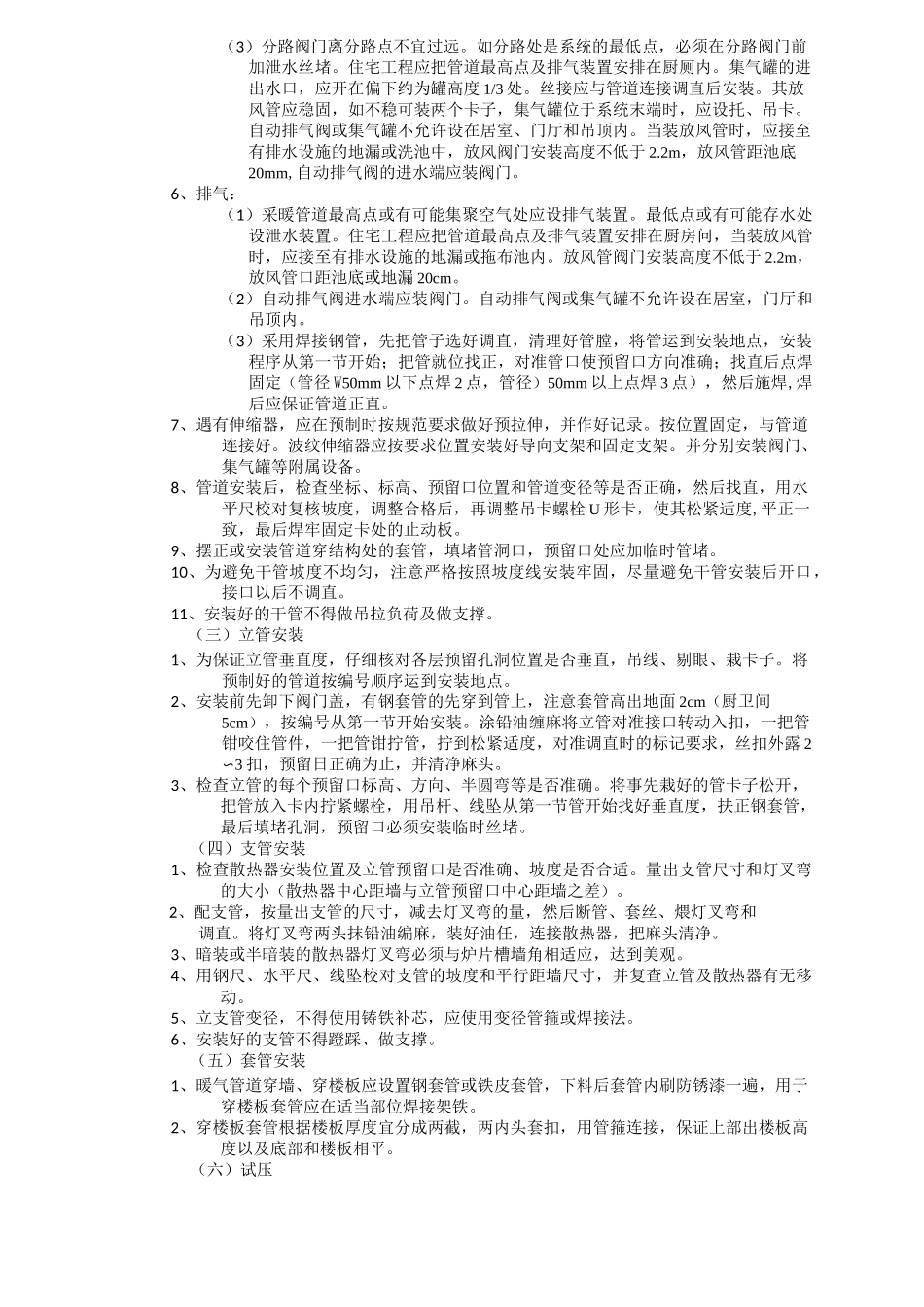

室内采暖管道安装工程_第3页
3/8
一、施工准备(一)作业条件1.干管安装:位于地沟内的干管,应把地沟内杂物清理干净,安装好托吊、卡架,未盖沟盖板前安装。位于楼板下及顶层的干管,应在结构封顶后或结构进入安装层的一层以上后安装。2.立管安装必须在确定准确的地面标高后进行。3.支管安装必须在墙面抹灰后进行。(二)材料要求1、管材:碳索钢管、无缝钢管。管材不得弯曲、锈蚀,无飞刺、重皮及凹凸不平现象。2、管件:无偏扣、方扣、乱扣、断丝,不得有砂眼、裂纹和角度不准确现象。3、阀门:铸造规矩、无毛刺、无裂纹、开关灵活严密,丝扣无损伤,直度和角度正确,强度符合要求,手轮无损伤。安装前应进行强度、严密性试验,主控阀门 100%试验,其他阀门抽检 10%,若有不合格,则抽查 20%,还有不合格,则逐个检验。4、其他材料:型钢、圆钢、管卡子、螺栓、螺母、油、麻、垫、电气焊条等。选用时应符合设计要求。5、在住宅工程中的室内部分中,禁止使用铸铁截止阀。6、各类管材、阀门、调压装置、绝热材料应有产品质量合格证和材质检验报告,热量表应有计量检定证书等。(三)主要机具砂轮锯、套丝机、台钻、电焊机、煨弯器等。二、质量要求质量要求符合《建筑给水排水及采暖工程施工质量验收规范》 (GB50242-2002)的规定。项序项目允许偏差或允许值主控项目管道安装坡度第条采暖系统水压试验第条采暖系统冲洗、试运行和调试第条、第条补偿器的制作、安装及预拉伸第条、第条、第条平衡器、调节阀、减压阀等安装第条、第条般项目热量表、疏水器、除污器等安装第条钢管焊接第条米暖入口及分户计量入户装置安装第条管道连接及散热器支管安装第条、第条、第条、第条、第条、第条续表项序项目允许偏差或允许值般项目管道及金属支架的防腐第条管道安装道方曲管横弯1横沐向丄每管径 W管径〉A7)上长以全管径 W管径〉允许偏立管垂直度()每全长(以上)弯管椭圆率管径 W%平I平面透视分两路有固定卡时分两路无固定卡时分::•路有周定卡差管径〉%折皱不平度管径 W管径〉管道保温允许偏差厚度66表面平整度卷材涂抹三、工艺流程安装准备 f 预制加工 f 卡架安装 f 干管安装 f 立管安装 f 支管安装 f 试压 f 冲洗 f 防腐 f保温 f 调试四、操作工艺(一)安装准备1、认真熟悉图纸,配合土建施工进度,预留槽洞及安装预埋件。2、按设计图纸画出管路的位置、管径、变径、预留口、坡向、卡架位置等施工草图,包括干管起点、末端和拐弯、节点、预留日、坐标位置等...
