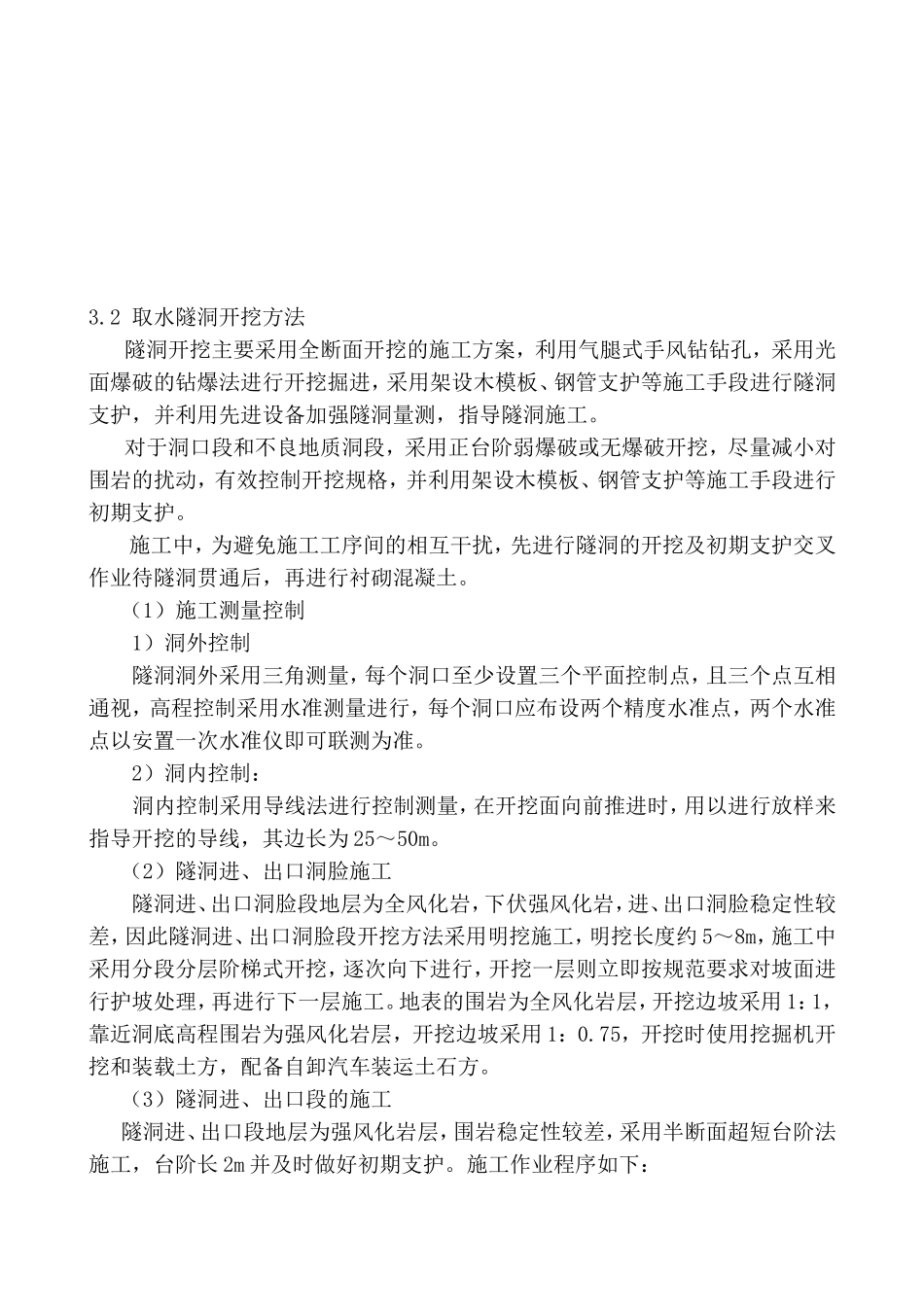

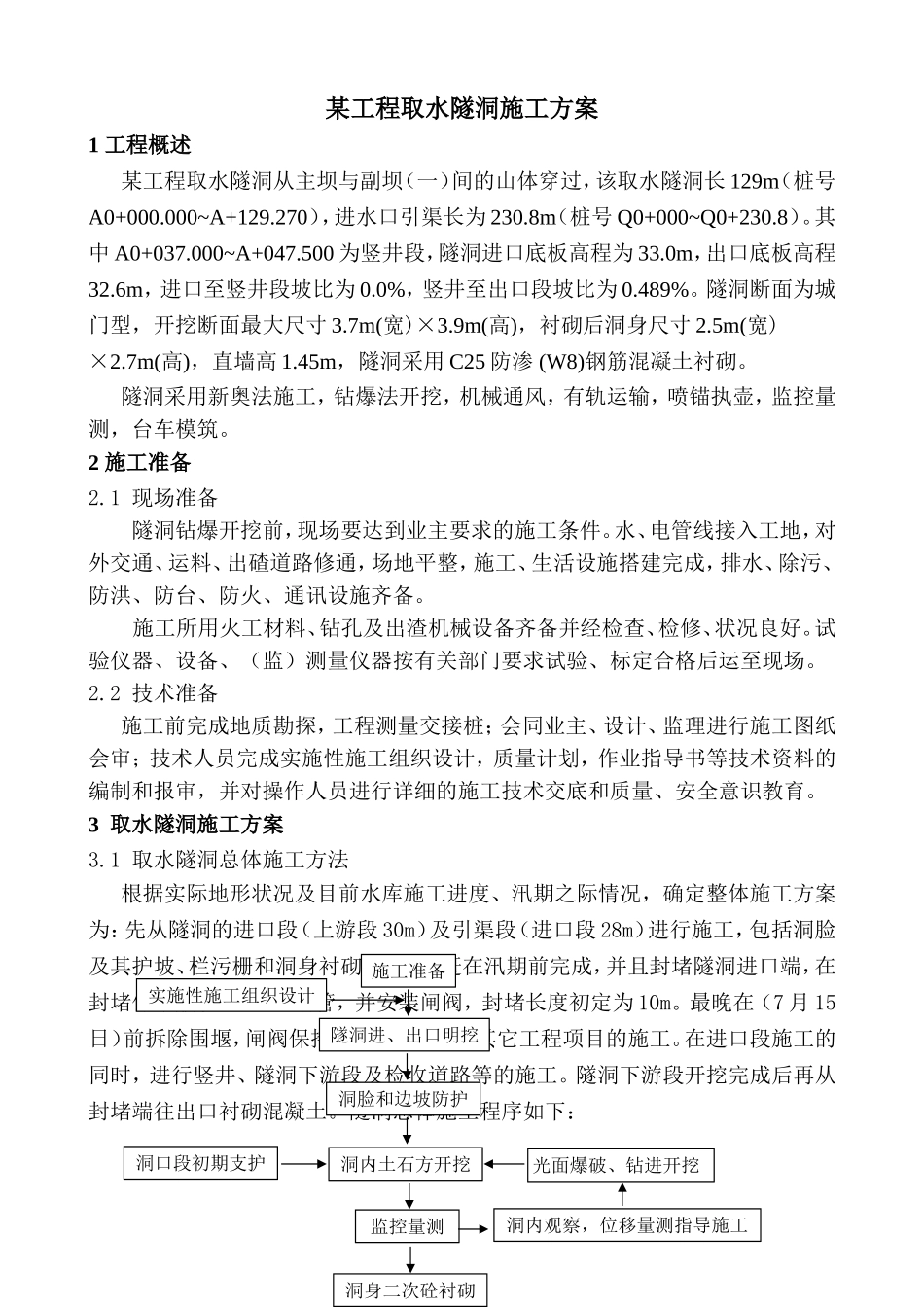

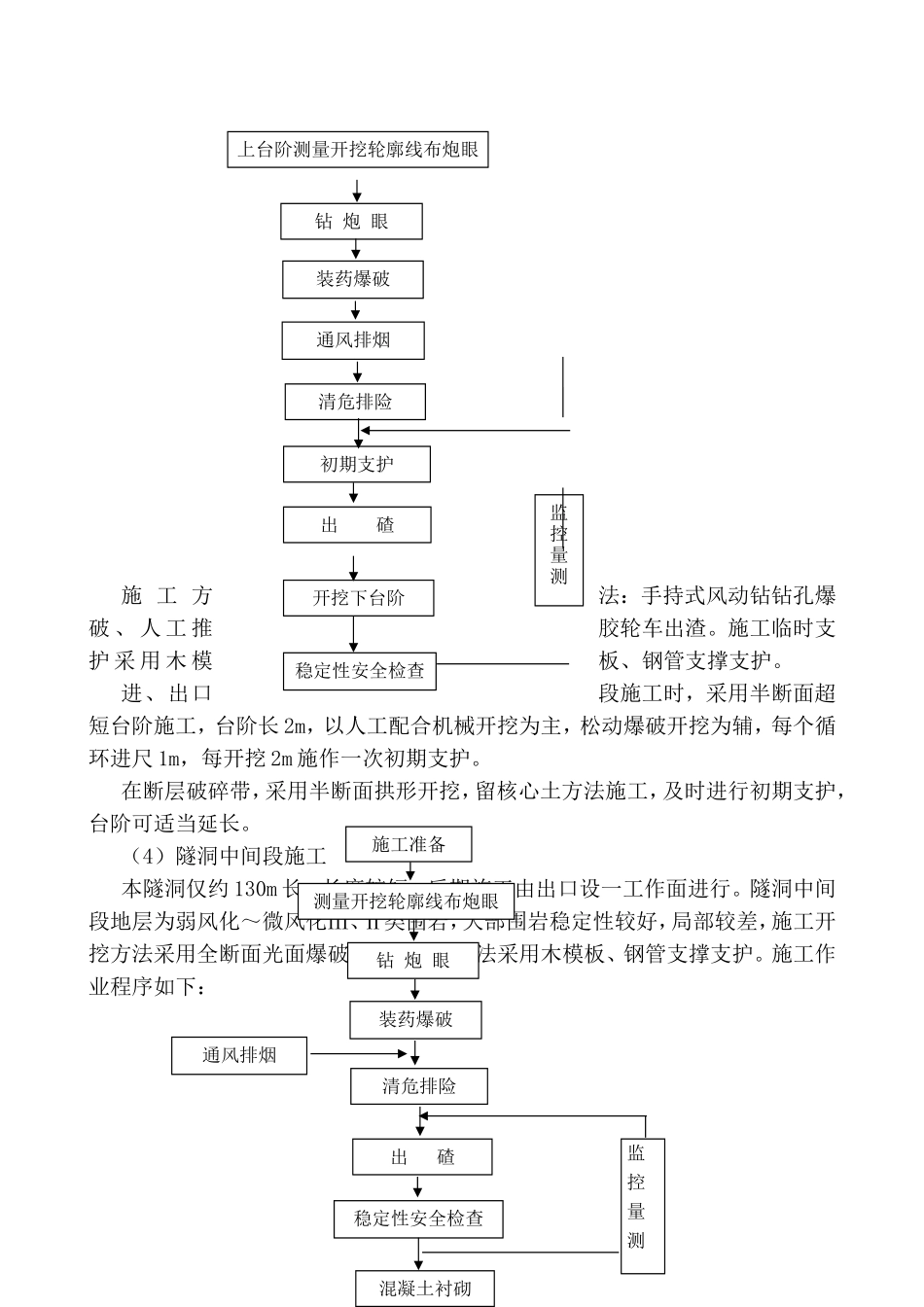

某工程取水隧洞施工方案1工程概述某工程取水隧洞从主坝与副坝（一）间的山体穿过，该取水隧洞长129m（桩号A0+000.000~A+129.270），进水口引渠长为230.8m（桩号Q0+000~Q0+230.8）。其中A0+037.000~A+047.500为竖井段，隧洞进口底板高程为33.0m，出口底板高程32.6m，进口至竖井段坡比为0.0%，竖井至出口段坡比为0.489%。隧洞断面为城门型，开挖断面最大尺寸3.7m(宽)×3.9m(高)，衬砌后洞身尺寸2.5m(宽)×2.7m(高)，直墙高1.45m，隧洞采用C25防渗(W8)钢筋混凝土衬砌。隧洞采用新奥法施工，钻爆法开挖，机械通风，有轨运输，喷锚执壶，监控量测，台车模筑。2施工准备2.1现场准备隧洞钻爆开挖前，现场要达到业主要求的施工条件。水、电管线接入工地，对外交通、运料、出碴道路修通，场地平整，施工、生活设施搭建完成，排水、除污、防洪、防台、防火、通讯设施齐备。施工所用火工材料、钻孔及出渣机械设备齐备并经检查、检修、状况良好。试验仪器、设备、（监）测量仪器按有关部门要求试验、标定合格后运至现场。2.2技术准备施工前完成地质勘探，工程测量交接桩；会同业主、设计、监理进行施工图纸会审；技术人员完成实施性施工组织设计，质量计划，作业指导书等技术资料的编制和报审，并对操作人员进行详细的施工技术交底和质量、安全意识教育。3取水隧洞施工方案3.1取水隧洞总体施工方法根据实际地形状况及目前水库施工进度、汛期之际情况，确定整体施工方案为：先从隧洞的进口段（上游段30m）及引渠段（进口段28m）进行施工，包括洞脸及其护坡、栏污栅和洞身衬砌的施工，赶在汛期前完成，并且封堵隧洞进口端，在封堵体中敷设DN1200钢管，并安装闸阀，封堵长度初定为10m。最晚在（7月15日）前拆除围堰，闸阀保持关闭状态，继续其它工程项目的施工。在进口段施工的同时，进行竖井、隧洞下游段及检收道路等的施工。隧洞下游段开挖完成后再从封堵端往出口衬砌混凝土。隧洞总体施工程序如下：施工准备隧洞进、出口明挖洞脸和边坡防护洞内土石方开挖洞身二次砼衬砌洞口段初期支护实施性施工组织设计光面爆破、钻进开挖监控量测洞内观察，位移量测指导施工3.2取水隧洞开挖方法隧洞开挖主要采用全断面开挖的施工方案，利用气腿式手风钻钻孔，采用光面爆破的钻爆法进行开挖掘进，采用架设木模板、钢管支护等施工手段进行隧洞支护，并利用先进设备加强隧洞量测，指导隧洞施工。对于洞口段和不良地质洞段，采用正台阶弱爆破或无爆破开挖，尽量减小对围岩的扰动，有效控制开挖规格，并利用架设木模板、钢管支护等施工手段进行初期支护。施工中，为避免施工工序间的相互干扰，先进行隧洞的开挖及初期支护交叉作业待隧洞贯通后，再进行衬砌混凝土。（1）施工测量控制1）洞外控制隧洞洞外采用三角测量，每个洞口至少设置三个平面控制点，且三个点互相通视，高程控制采用水准测量进行，每个洞口应布设两个精度水准点，两个水准点以安置一次水准仪即可联测为准。2）洞内控制：洞内控制采用导线法进行控制测量，在开挖面向前推进时，用以进行放样来指导开挖的导线，其边长为25～50m。（2）隧洞进、出口洞脸施工隧洞进、出口洞脸段地层为全风化岩，下伏强风化岩，进、出口洞脸稳定性较差，因此隧洞进、出口洞脸段开挖方法采用明挖施工，明挖长度约5～8m，施工中采用分段分层阶梯式开挖，逐次向下进行，开挖一层则立即按规范要求对坡面进行护坡处理，再进行下一层施工。地表的围岩为全风化岩层，开挖边坡采用1：1，靠近洞底高程围岩为强风化岩层，开挖边坡采用1：0.75，开挖时使用挖掘机开挖和装载土方，配备自卸汽车装运土石方。（3）隧洞进、出口段的施工隧洞进、出口段地层为强风化岩层，围岩稳定性较差，采用半断面超短台阶法施工，台阶长2m并及时做好初期支护。施工作业程序如下：上台阶测量开挖轮廓线布炮眼钻炮眼装药爆破通风排烟清危排险出碴初期支护开挖下台阶稳定性安全检查监控量测施工方法：手持式风动钻钻孔爆破、人工推胶轮车出渣。施工临时支护采用木模板、钢管支撑支护。进、出口段施工时，采用半断面超短台阶施工，台阶长2m，以人工配合机械开挖为主，松动爆破开挖为辅，每个循环进尺1m...
