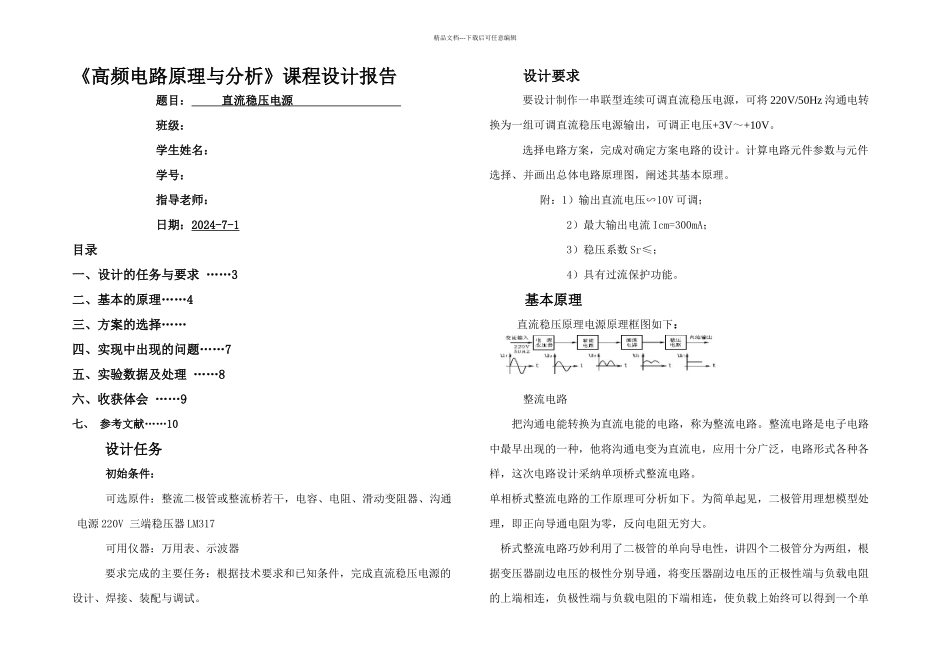

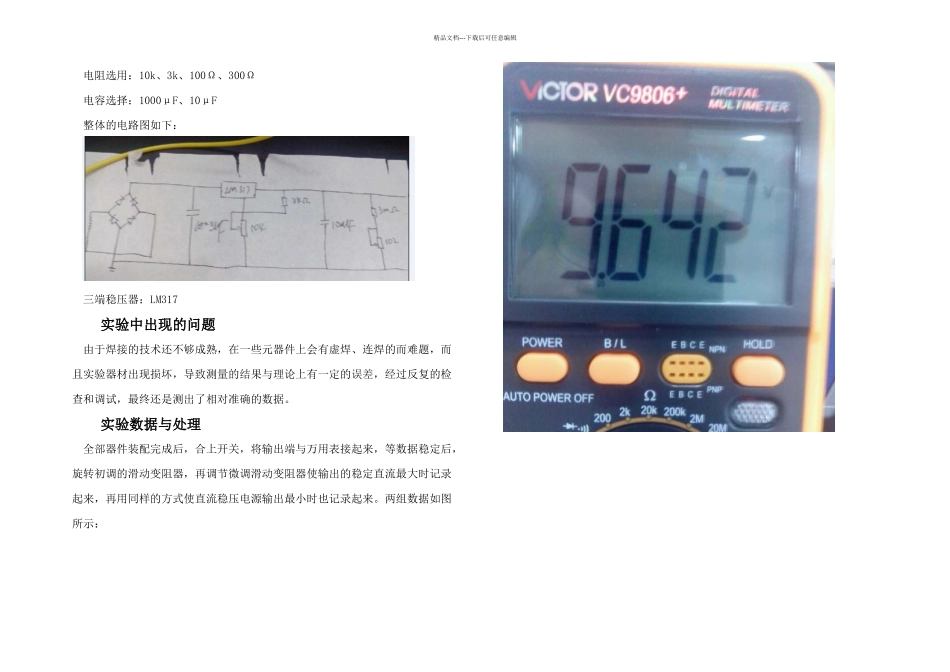

精品文档---下载后可任意编辑《高频电路原理与分析》课程设计报告题目： 直流稳压电源 班级：学生姓名：学号：指导老师：日期：2024-7-1目录一、设计的任务与要求 ……3二、基本的原理……4三、方案的选择……四、实现中出现的问题……7五、实验数据及处理 ……8六、收获体会 ……9七、 参考文献……10设计任务初始条件： 可选原件：整流二极管或整流桥若干，电容、电阻、滑动变阻器、沟通电源 220V 三端稳压器 LM317可用仪器：万用表、示波器要求完成的主要任务：根据技术要求和已知条件，完成直流稳压电源的设计、焊接、装配与调试。设计要求要设计制作一串联型连续可调直流稳压电源，可将 220V/50Hz 沟通电转换为一组可调直流稳压电源输出，可调正电压+3V～+10V。选择电路方案，完成对确定方案电路的设计。计算电路元件参数与元件选择、并画出总体电路原理图，阐述其基本原理。附：1）输出直流电压∽10V 可调；2）最大输出电流 Icm=300mA；3）稳压系数 Sr≤；4）具有过流保护功能。基本原理直流稳压原理电源原理框图如下： 整流电路 把沟通电能转换为直流电能的电路，称为整流电路。整流电路是电子电路中最早出现的一种，他将沟通电变为直流电，应用十分广泛，电路形式各种各样，这次电路设计采纳单项桥式整流电路。单相桥式整流电路的工作原理可分析如下。为简单起见，二极管用理想模型处理，即正向导通电阻为零，反向电阻无穷大。桥式整流电路巧妙利用了二极管的单向导电性，讲四个二极管分为两组，根据变压器副边电压的极性分别导通，将变压器副边电压的正极性端与负载电阻的上端相连，负极性端与负载电阻的下端相连，使负载上始终可以得到一个单精品文档---下载后可任意编辑方向的脉动电压。 根据上述分析，可得桥式整流电路的工作波形。可以知道，负载电阻的电流以及电压的波形 都是单方向的全波脉动波形。桥式整流电路的优点是输出电压高，纹波电压较小，管子所承受的最大反向电压较低，同时因电源变压器在正、负半周期内都有电流供给负载，电源变压器得到充分的利用，效率较高、因此，这种电路在半导体整流电路中得到了颇为广泛的应用。单相桥式整流电路的简化形式如图所示：其工作的波形图如下：滤波电路滤波电路用于滤去整流输出电压中的纹波，一般由电抗元件组成，如在负载电阻两端并联电容器 C，或与负载串联电感器 L，以及由电容、电感组合而成的各种复式滤波电路。常用的结构如下图所示：由于电抗元件在电路...
