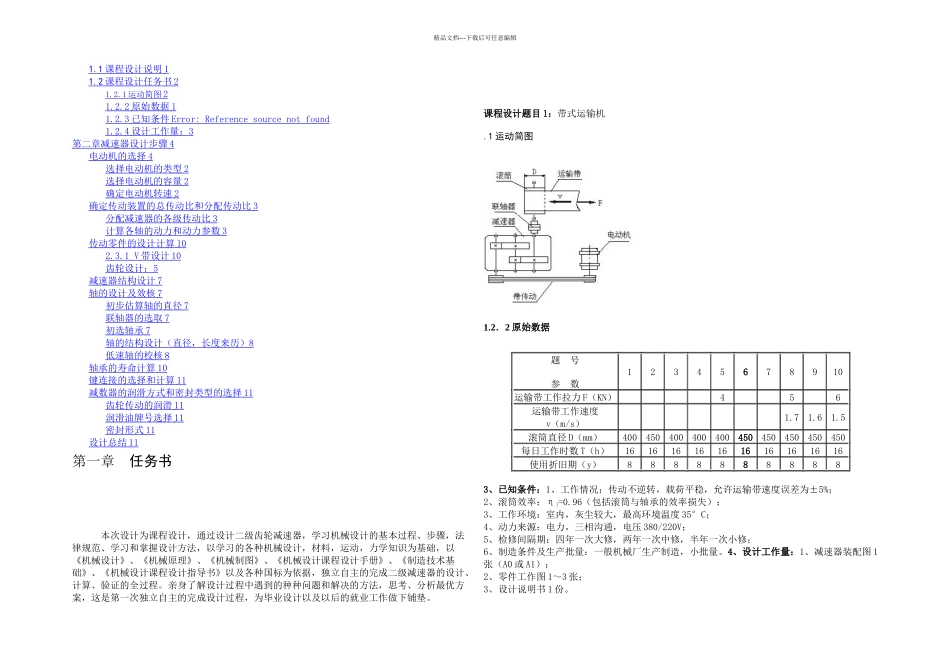

精品文档---下载后可任意编辑1.1 课程设计说明 1 1.2 课程设计任务书 2 1.2.1 运动简图 2 1.2.2 原始数据 1 1.2.3 已知条件 Error: Reference source not found 1.2.4 设计工作量: 3 第二章减速器设计步骤 4 电动机的选择 4 选择电动机的类型 2 选择电动机的容量 2 确定电动机转速 2 确定传动装置的总传动比和分 配 传动比 3 分配减速器的各级传动比 3 计算各轴的动力和动力参数 3 传动零件的设计计算 10 2.3.1 V 带设计 10 齿轮设计: 5 减速器结构设计 7 轴的设计及效核 7 初步估算轴的直径 7 联轴器 的 选取 7 初选轴承 7 轴的结构设计(直径,长度来历) 8 低速轴的校核 8 轴承的寿命计算 10 键连接的选择和计算 11 减数器的润滑方式和密封类型的选择 11 齿轮传动的润滑 11 润滑油牌号选择 11 密封形式 11 设计总结 11 第一章任务书本次设计为课程设计,通过设计二级齿轮减速器,学习机械设计的基本过程、步骤,法律规范、学习和掌握设计方法,以学习的各种机械设计,材料,运动,力学知识为基础,以《机械设计》、《机械原理》、《机械制图》、《机械设计课程设计手册》、《制造技术基础》、《机械设计课程设计指导书》以及各种国标为依据,独立自主的完成二级减速器的设计、计算、验证的全过程。亲身了解设计过程中遇到的种种问题和解决的方法,思考、分析最优方案,这是第一次独立自主的完成设计过程,为毕业设计以及以后的就业工作做下铺垫。课程设计题目 1:带式运输机.1 运动简图1.2.2 原始数据题 号参 数12345678910运输带工作拉力 F(KN)456运输带工作速度v(m/s)1.71.61.5滚筒直径 D(mm)400450400400400450450450450450每日工作时数 T(h)16161616161616161616使用折旧期(y)88888888883、已知条件:1、工作情况:传动不逆转,载荷平稳,允许运输带速度误差为±5%;2、滚筒效率:ηj=0.96(包括滚筒与轴承的效率损失);3、工作环境:室内,灰尘较大,最高环境温度 35°C;4、动力来源:电力,三相沟通,电压 380/220V;5、检修间隔期:四年一次大修,两年一次中修,半年一次小修;6、制造条件及生产批量:一般机械厂生产制造,小批量。4、设计工作量:1、减速器装配图 1张(A0 或 A1);2、零件工作图 1~3 张;3、设计说明书 1 份。精品文档---下载后可任意编辑第二章 减速器设计步骤1、组成:传动装置由电机、减速器、...
