机械设计课程设计链板输送机

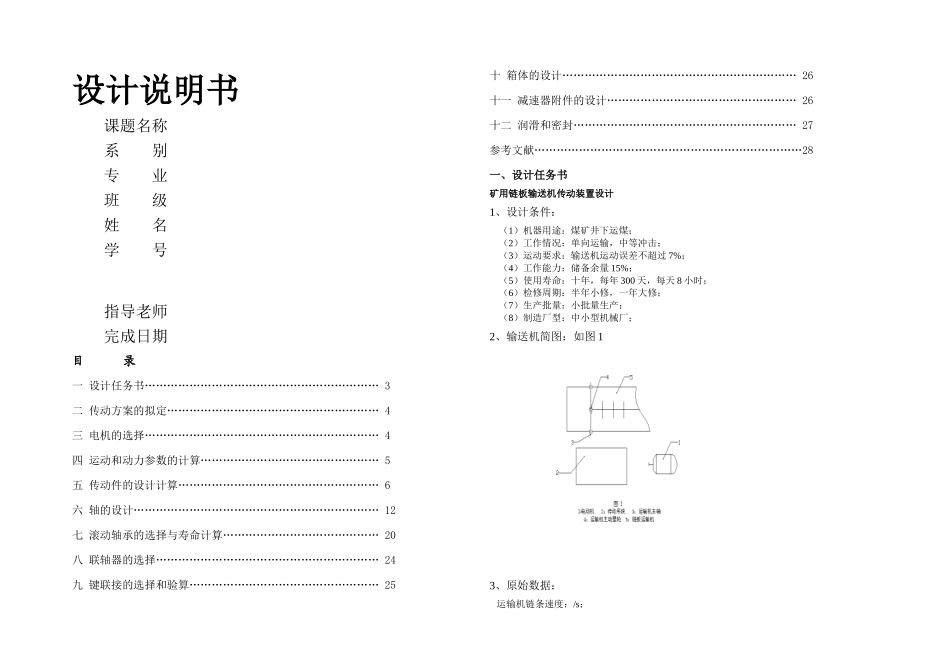

机械设计课程设计链板输送机_第1页
1/13

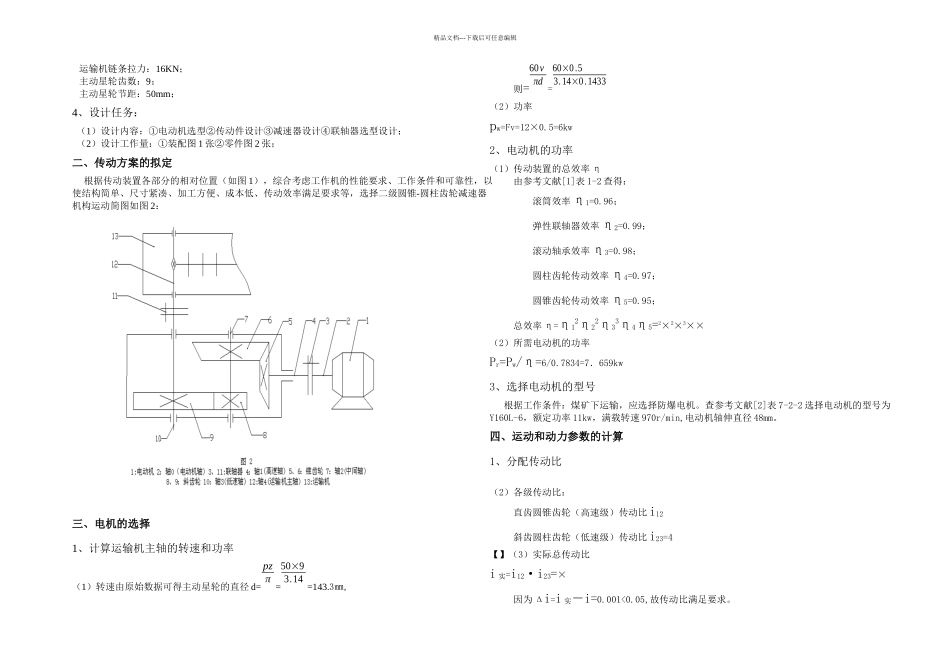

机械设计课程设计链板输送机_第2页
2/13

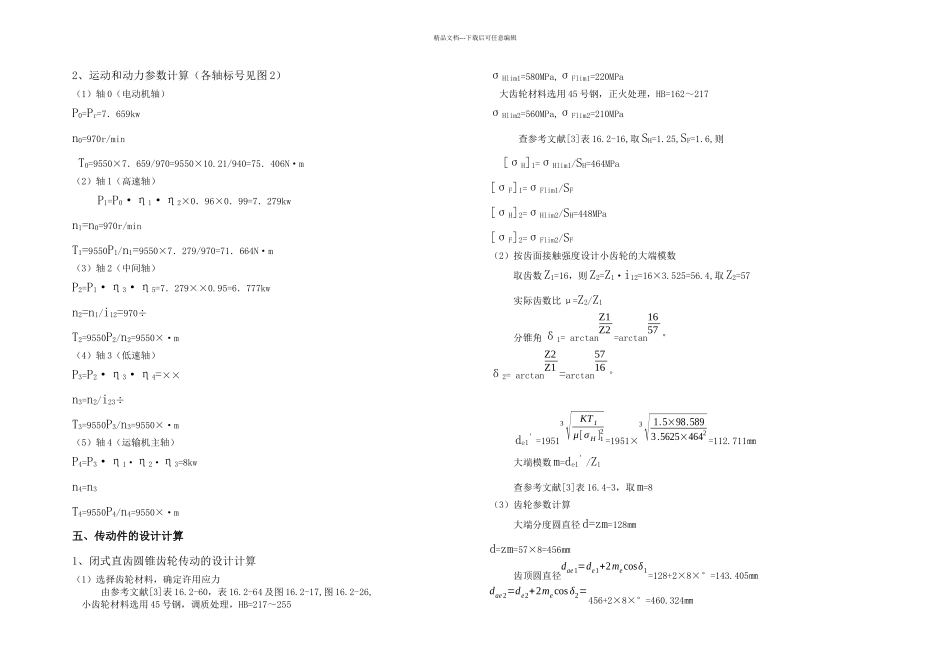

机械设计课程设计链板输送机_第3页
3/13
设计说明书课题名称系 别专 业班 级姓 名学 号指导老师完成日期目 录一 设计任务书……………………………………………………… 3二 传动方案的拟定………………………………………………… 4三 电机的选择……………………………………………………… 4四 运动和动力参数的计算………………………………………… 5五 传动件的设计计算……………………………………………… 6六 轴的设计………………………………………………………… 12七 滚动轴承的选择与寿命计算…………………………………… 20八 联轴器的选择…………………………………………………… 24九 键联接的选择和验算…………………………………………… 25十 箱体的设计……………………………………………………… 26十一 减速器附件的设计…………………………………………… 26十二 润滑和密封…………………………………………………… 27参考文献………………………………………………………………28一、设计任务书矿用链板输送机传动装置设计1、设计条件:(1)机器用途:煤矿井下运煤;(2)工作情况:单向运输,中等冲击;(3)运动要求:输送机运动误差不超过 7%;(4)工作能力:储备余量 15%;(5)使用寿命:十年,每年 300 天,每天 8 小时;(6)检修周期:半年小修,一年大修;(7)生产批量:小批量生产;(8)制造厂型:中小型机械厂;2、输送机简图:如图 13、原始数据: 运输机链条速度:/s;精品文档---下载后可任意编辑 运输机链条拉力:16KN; 主动星轮齿数:9; 主动星轮节距:50mm;4、设计任务: (1)设计内容:①电动机选型②传动件设计③减速器设计④联轴器选型设计; (2)设计工作量:①装配图 1 张②零件图 2 张;二、传动方案的拟定 根据传动装置各部分的相对位置(如图 1),综合考虑工作机的性能要求、工作条件和可靠性,以使结构简单、尺寸紧凑、加工方便、成本低、传动效率满足要求等,选择二级圆锥-圆柱齿轮减速器机构运动简图如图 2:三、电机的选择1、计算运输机主轴的转速和功率(1)转速由原始数据可得主动星轮的直径 d=pzπ =50×93.14 =143.3㎜,则=60vπd=60×0.53.14×0.1433(2)功率pw=Fv=12×0.5=6kw2、电动机的功率(1)传动装置的总效率 η 由参考文献[1]表 1-2 查得: 滚筒效率 η1=0.96; 弹性联轴器效率 η2=0.99; 滚动轴承效率 η3=0.98; 圆柱齿轮传...
